Дилатометрический контроль морозостойкости: деформации образца по приложению А

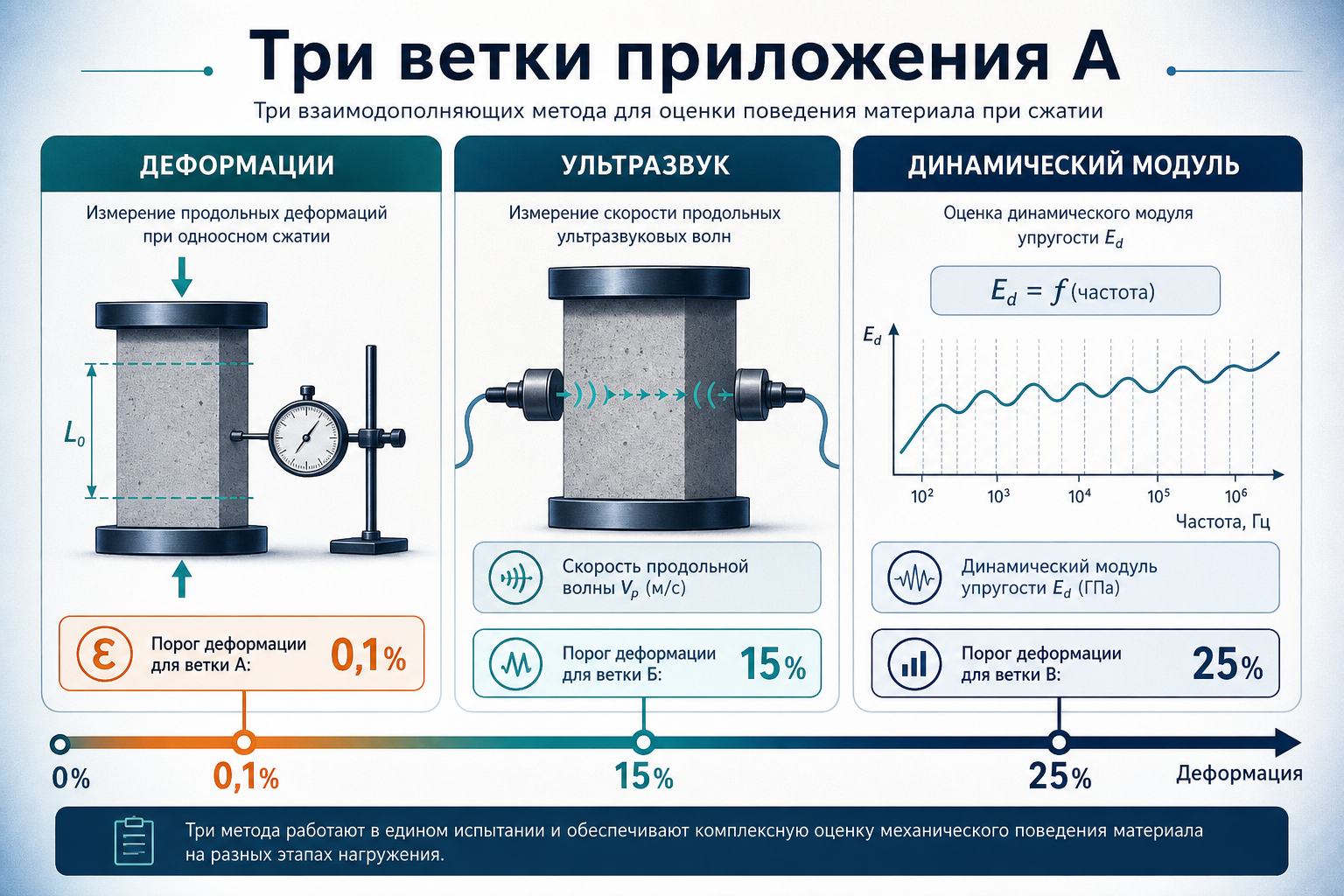

В заявке: «морозостойкость дилатометрическим методом». Лаборант открывает ГОСТ 10060 — в оглавлении нет раздела с таким названием. В приложении А есть три способа контроля состояния образца без разрушения на прессе после каждого цикла: деформации, скорость ультразвука, динамический модуль упругости.
В лабораторной практике «дилатометрический» чаще всего означает ветку деформаций — А.4.3: реперы на призме, индикатор, относительная деформация L_c. Критерий выдерживания — средняя деформация ≤ 0,1 % (А.5), плюс Δm ≤ 2 % и отсутствие трещин/сколов.
Материал для лаборанта и инженера ИЛ, которому поставили задачу приложение А с измерением деформаций. Базовый первый метод — прочность и формула (7) (№31); число циклов — табл. 4 для ПТО (№36). Здесь — призмы, реперы, (А.3) и протокол А.4.5.
Нормативная оговорка
В ГОСТ 10060-2012 метод оформлен как приложение А (рекомендуемое), а не как «дилатометрический» разд. 5–6. Если заказчик требует марку F для приёмки по проекту — уточните, достаточен ли приложение А или нужен базовый метод с формулой (7). Иной метод вне стандарта — только с приложением Б (п. 4.1).
Примечание к приложению А: метод для оценки состояния образцов при циклах первого, второго или третьего режима (табл. 1). В протокол вносят результаты одной выбранной ветки (А.4.5) или нескольких — тогда марку берут минимальную (А.5).
Ветка
Раздел
Что измеряют
Критерий остановки (А.3.8)
Критерий выдерживания (А.5)
Деформации
А.4.3
Длина между реперами, индикатор
Увеличение длины 0,1 %
Средняя деформация ≤ 0,1 %
Скорость УЗ
А.4.2
Сквозное продольное прозвучивание
Снижение 15 %
Снижение среднего ≤ 15 %
Динамический модуль
А.4.1
Частота поперечных колебаний
Снижение модуля 25 %
Снижение среднего ≤ 25 %
Эта статья — про первую строку (деформации). УЗ-ветка пересекается с ГОСТ 17624, но режим циклов и критерии — из 10060, не из 17624.
А.2.1: минимум 6 образцов. В лаборатории — призмы100×100×300 (или 400) мм в формах ГОСТ 22685. Из конструкции — керны и вырезки по А.2.2 (в т.ч. ГОСТ 28570 — отбор; полный текст 28570 в каталоге LABGO отсутствует, процедуру сверяйте с оригиналом).
А.2.3 — реперы:
в лабораторных призмах — закрепляют в форме при изготовлении;
в образцах из конструкции — в высверленные лунки на эпоксидной смоле;
тип реперов — ГОСТ 8269.0, п. 4.22.31, рис. 13.

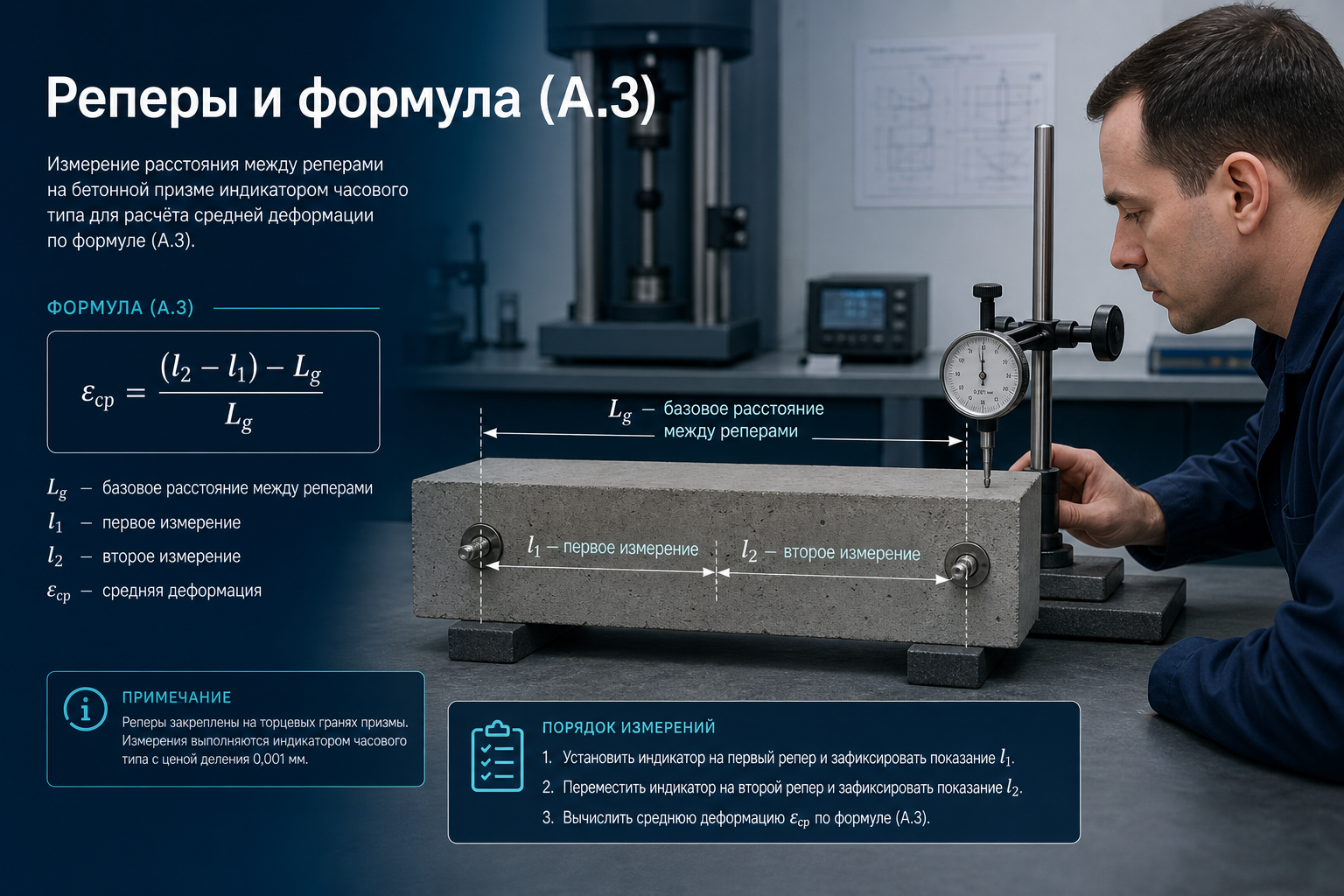

Установка реперов и измерение деформации призмы
А.2.4: для контроля температуры в центре образца — образец-«дублёр» с отверстием под датчик.
П. 4.4: испытания после проектного возраста (для образцов из конструкций — в проектном возрасте).
1. Насыщение по п. 4.12 (вода или NaCl — по табл. 1)
2. Взвешивание; замер l₁ и L_g (базовая длина между реперами)
3. Установка температурного датчика (А.2.4) — при необходимости
4. Циклы по табл. 4–5
5. После заданного N: взвешивание, замер l₂, осмотр дефектов (А.3.9)
6. Расчёт L_c по (А.3), Δm по (А.4)
7. Сравнение со критериями А.5; при нескольких ветках — минимальная марка
А.3.6: смена воды/раствора — каждые 100 циклов (методы 1–2) или 20 (метод 3).
А.3.7: при повторной установке в камеру — меняют расположение образцов; разброс температуры в камере ≤ 3 °С.
Образцы выдержали заданное число циклов, если одновременно:
средняя деформация серии L_c ≤ 0,1 %;
среднее Δm ≤ 2 %;
нет трещин, сколов, шелушения рёбер.
Марку F устанавливают по табл. 4 на максимальномN, где критерии А.5 ещё выполняются — аналогично логике п. 5.2.4.4, но вместо формулы (7) — пороги приложения А.
При нескольких способах контроля (деформации + УЗ) — марку по каждому показателю, итог — минимальная (А.5, второй абзац).
Не путать с формулой (7)
Базовые методы (разд. 5–6) сравнивают прочность на сжатие контрольных и основных кубов. Приложение Ане заменяет формулу (7) автоматически — это другой набор критериев. В протоколе должно быть явно: «приложение А, деформации, А.4.3».
П. 4.1: допускаются другие многоцикловые методы при обязательном коэффициенте перехода — приложение Б:
6 серий параллельно предлагаемым и стандартным методом;
K_j = n⁰_sj / n_sj (Б.1);
средний K̄ при V_k ≤ 9 % (Б.4).
Если лаборатория использует оборудование, не описанное в приложении А, но заявляет сопоставимость с F200 базового метода — без приложения Б ссылка на п. 4.1не закрыта.
Приложение А для лабораторных образцов задаёт призмы100×100×300(400) (А.2.1). Кубы — в разд. 5–6 с формулой (7). Подмена формы без обоснования — риск для протокола.
В приложении А — не серия «6 контрольных + 12 основных» с формулой (7). Базовое состояние фиксируют l₁, L_g, массой до циклов (А.3.1). См. №35 — для сравнения с базовым методом.
Зависит от договора и проекта. ГОСТ допускает приложение А как рекомендуемое. Для спорной приёмки ПТО чаще требуют базовый метод. Согласуйте до начала испытания.
