Выбор метода неразрушающего контроля прочности бетона по ГОСТ 22690-2015

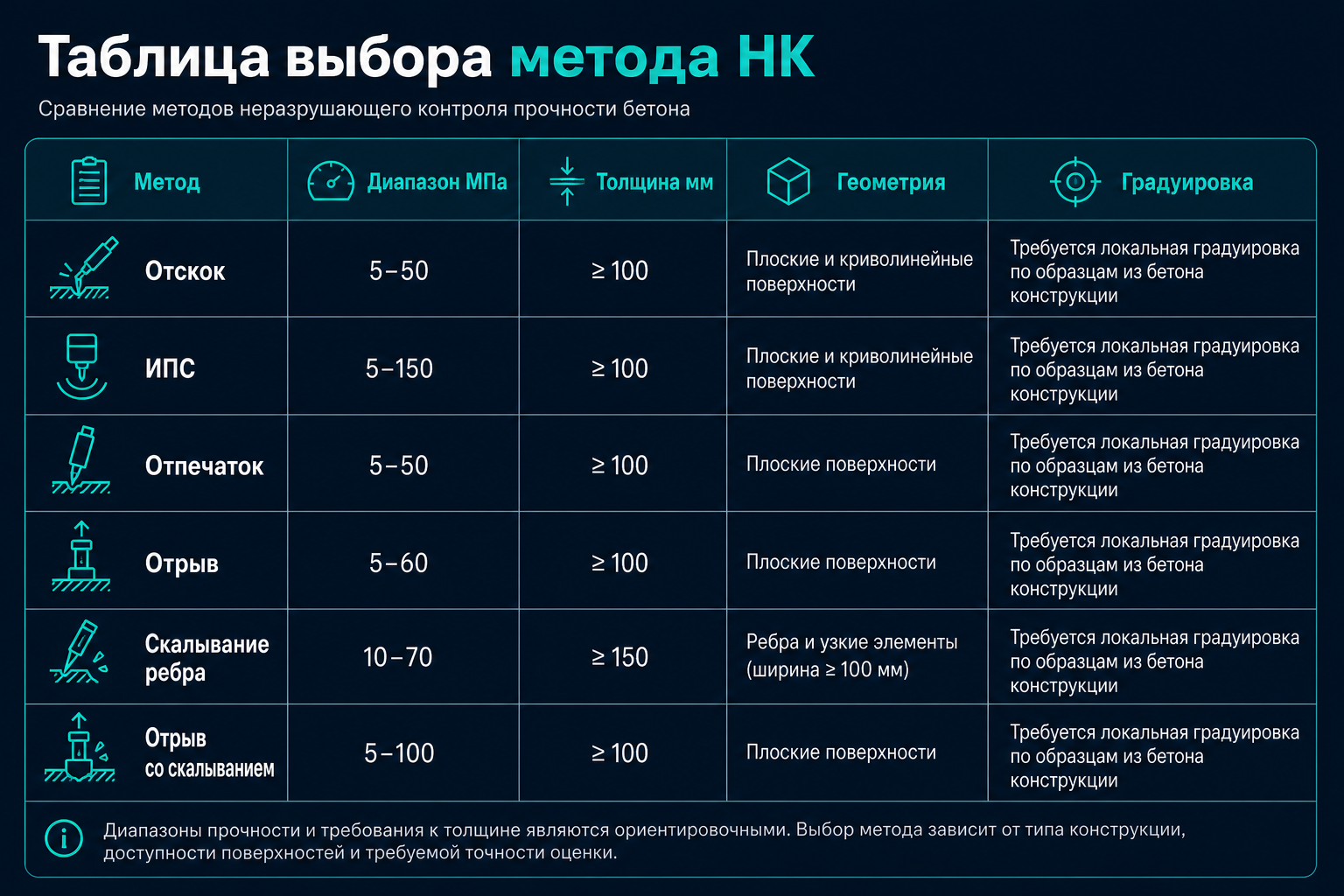

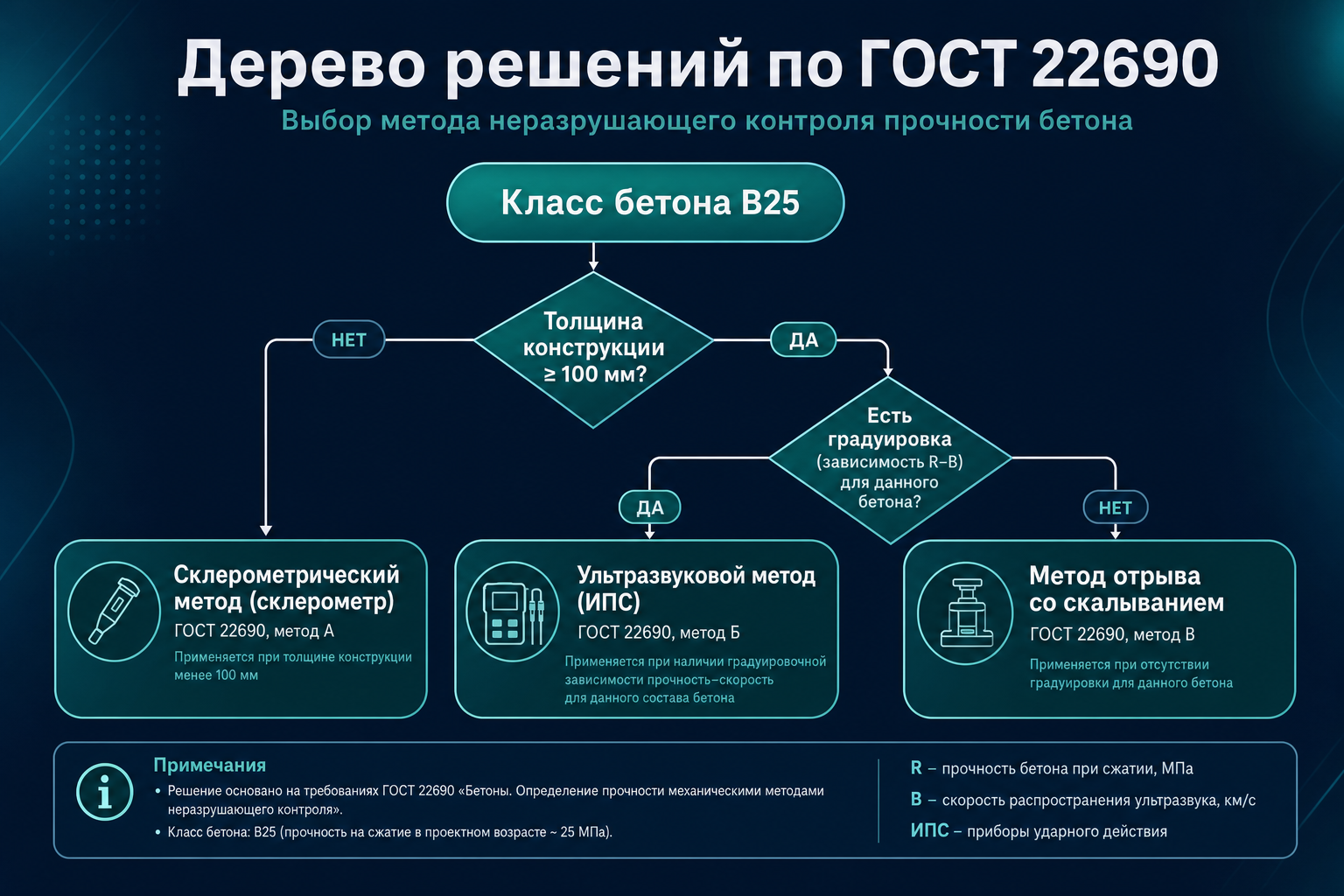

ПТО заказывает НК и получает в ответ: «склерометр» или «отрыв со скалыванием» — без объяснения почему. ГОСТ 22690-2015 не даёт одной «лучшей» методики: выбор складывается из диапазона прочности (таблица 1), геометрии элемента (таблица 2), наличия градуировки и типа метода — косвенный (п. 4.4) или прямой при стандартной схеме (п. 4.5).
Материал для инженера ПТО и строительного контроля, который формулирует задание ИЛ и проверяет обоснованность выбранного метода. Обзор 6 методов — общая картина; здесь — практическая таблица решений и 7 сценариев.
П. 4.6: метод выбирают с учётом таблицы 1 и ограничений производителя прибора. За пределами диапазона — только при научно-техническом обосновании и аттестации СИ на расширенный диапазон.
Заказать «НК склерометром» без указания градуировки на конкретный состав и возраст — протокол могут оспорить. Косвенный метод = градуировка + привязка (если нужно). Прямой при стандартной схеме — другой порядок подготовки.
Нет. Диапазон 5–50 МПа (табл. 1), толщина ≥ 100 мм, нужна градуировка. Для B40 на границе 50 МПа и без градуировки — ИПС или отрыв со скалыванием обоснованнее.
Оба в диапазоне. ИПС — шире (до 150 МПа), тоньше стены (50 мм). Склерометр — дешевле, привычнее, но уже диапазон. Решает наличие градуировки и толщина грани.
Прямой (прил. А, Б) не требует индивидуальной кривой H → R — меньше звено. Но разрушает локально бетон (анкер, скол). Для массового контроля колонн чаще берут косвенный с хорошей градуировкой.
П. 4.6: метод выбирают с учётом табл. 1 и ограничений прибора. ПТО формулирует задачу (класс, возраст, конструкция); ИЛ предлагает методику и обосновывает выбор. ПТО проверяет соответствие табл. 1–2 и наличие градуировки.
ГОСТ 22690 — только механические методы. Ультразвук — ГОСТ 17624. Сравнение УЗ vs склерометр для монолита — статья №30; обзор протокола УЗК — здесь. Здесь — только 22690.
