Метод пластической деформации — отпечаток индентора на бетоне по ГОСТ 22690-2015

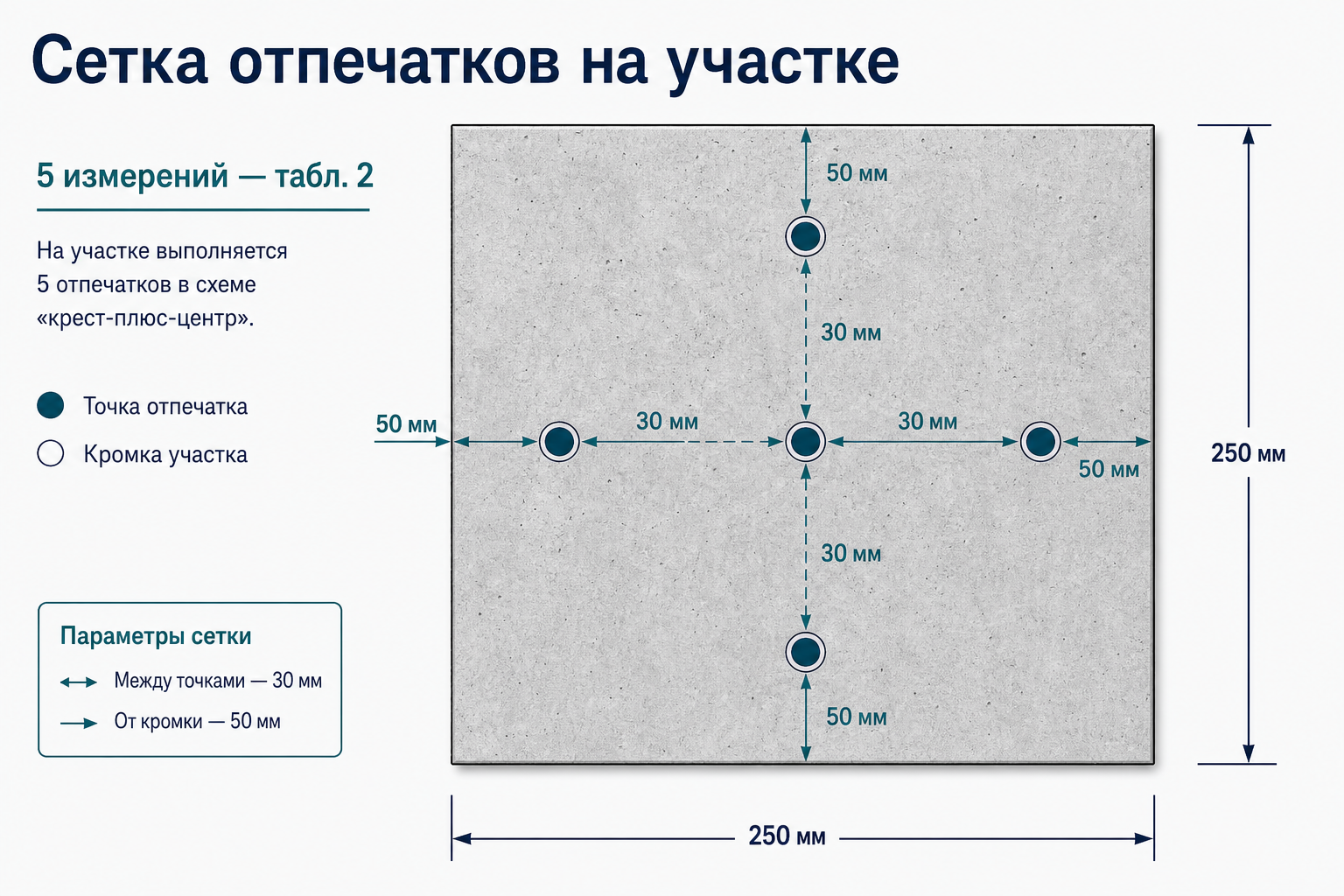

На участке стены лаборант наносит 5 отпечатков индентора с шагом не менее 30 мм и не ближе 50 мм от края (таблица 2, п. 7.1.3 ГОСТ 22690-2015). Измеряет диаметр (штангенциркуль ±0,1 мм) или глубину отпечатка (±0,01 мм), фиксирует косвенную характеристику H, отбраковывает значения с отклонением > 10 % (п. 7.1.4) → считает H̄ → переводит в R по градуировочной зависимости.
Материал для лаборанта, инженера НК и начальника ИЛ, который проводит метод отпечатка на объекте. Склерометр и ИПС — другие косвенные методы; здесь — только п. 7.3, индентор и размер отпечатка.

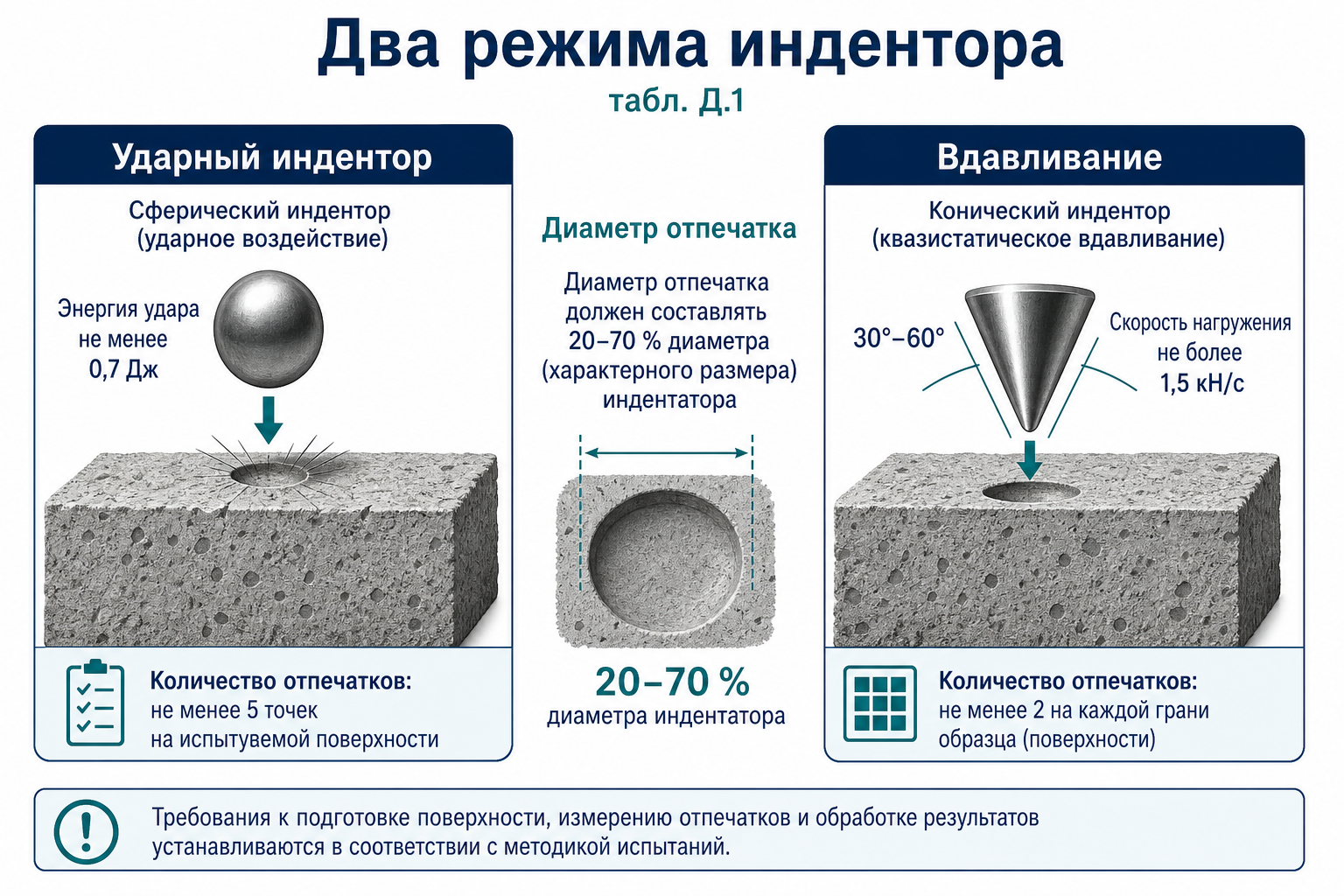

Ударный и вдавливающий индентор — типы по табл. Д.1
П. 4.3: прочность связана с размером отпечатка (диаметр, глубина) или с отношением диаметра на бетоне к эталонному металлическому образцу.
Режим
Как работает
Особенности
Удар индентора
Сферический/дисковый удар, энергия ≥ 0,7 Дж
Куб зажат в прессе (п. 6.3.6); 5 отпечатков по табл. 2
Вдавливание
Конический индентор 30°–60°, нагрузка ≤ 1,5 кН/с
На грани ≥ 2 испытания; шаг ≥ 2 диаметров отпечатка (п. 6.3.5); при нулевом отсчёте после начальной нагрузки — без требования к шероховатости (п. 7.1.6)
П. 7.3.1: для сферического индентора допускается копировальная + белая бумага — та же бумага при градуировке и на объекте.
Склерометр — упругий отскок, 9 ударов, показатель H = индекс отскока. Отпечаток — пластическая деформация, 5 точек, H = размер отпечатка (d, h или отношение). Разные градуировки.
П. 7.1.1, приложение И, ГОСТ 18105 — не менее 3 на захватку для плит и т.д. Число отпечатков на участке (5) — это таблица 2, не путать с числом участков.
Оговорка
Пример отбраковки — иллюстрация. Перед подписанием протокола сверяйте методику ИЛ, тип индентора и аттестат прибора. Статья не заменяет аттестацию лаборатории.
