Построение градуировочной зависимости R = a·H + b по приложению Е ГОСТ 22690-2015

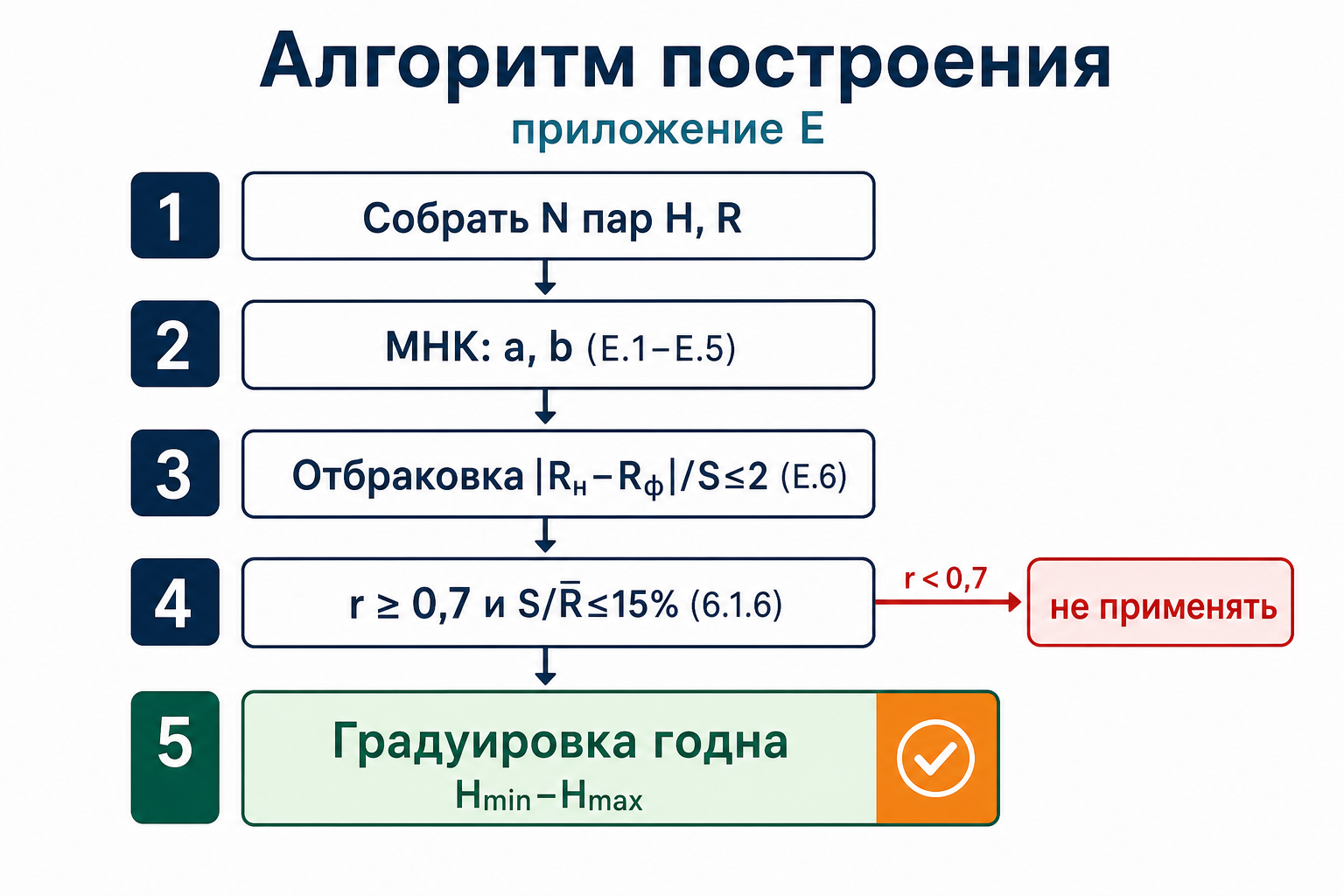

Без градуировочной зависимости показание склерометра, ИПС или другого косвенного прибора — это H, а не R. По п. 5.2 и п. 6.1.1 ГОСТ 22690-2015 линейную зависимость R = a·H + b (формула (Е.1)) строят до выезда на объект: собирают пары «косвенный показатель — фактическая прочность», проверяют r ≥ 0,7 и S/R̄_ф ≤ 15 % (п. 6.1.6) — и только после этого переводят H̄ с участка в R для протокола.

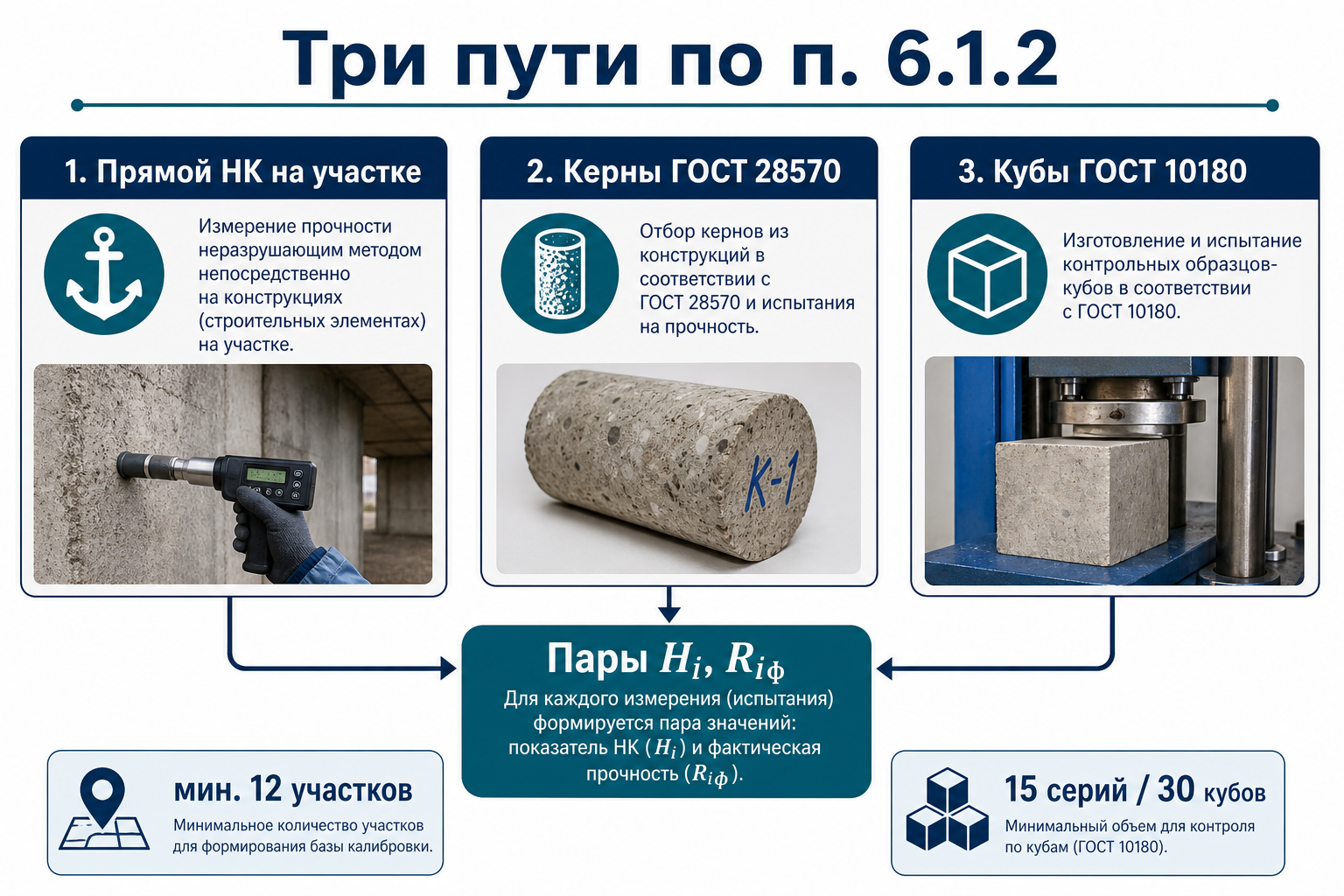

Три пути построения градуировочной зависимости по п. 6.1.2
Градуировку устанавливают по параллельным испытаниям одних и тех же участков (образцов):
Путь
Косвенный метод (H)
Фактическая прочность (R_iф)
Минимум точек
А
Косвенный НК на участке
Прямой НК на том же участке (отрыв/ребро)
12 участков (п. 6.2.2)
Б
Косвенный НК на участке
Керны с участка по ГОСТ 28570
12 участков
В
Косвенный НК на кубах
Разрушающие испытания по ГОСТ 10180
15 серий или 30 отдельных кубов (п. 6.3.2)
П. 6.2.3: сначала измеряют H на зонах конструкции, выбирают участки с минимальным, максимальным и промежуточными H, затем определяют R_iф прямым НК или кернами.
П. 6.3.3: для склерометра, ИПС, пластической деформации, отрыва — сначала НК на кубе, сразу после — пресс по 10180. Кубы — один номинальный состав, ≥ 3 сут изготовления, режим твердения как у контролируемой конструкции.
П. 6.1.3: отдельная градуировка для каждого вида нормируемой прочности (п. 4.1) при одном номинальном составе. Допускается одна зависимость для бетонов одного вида, одного типа щебня, единой технологии — при соблюдении 6.1.7.
П. 5.2: прибор, градуированный в МПа, всё равно требует установления или привязки зависимости (п. 6.1.9). Заводская кривая без привязки к вашему бетону — максимум ориентировочная оценка (п. 6.1.10).
Для того же номинального состава, возраста и условий — нет, если зависимость действующая и H в диапазоне H_min…H_max. Новый завод, состав, возраст — новая градуировка или привязка.
Оговорка
Пример с a ≈ 0,80 — иллюстрация на учебных данных. Перед аттестацией методики пересчитывайте коэффициенты по своим парам и фиксируйте в протоколе ИЛ. Статья не заменяет метрологическую аттестацию.
