Пресс для испытания кубов на сжатие по ГОСТ 10180-2012 должен соответствовать ГОСТ 28840 и иметь действующую поверку (табл. Б.1, п. 3.1). Центрирующие приспособления и дополнительные стальные плиты проходят метрологическую аттестацию (п. 5.4, п. 5.5). Эксцентриситет нагрузки — не более 1 % размера сечения (п. 4.1 табл. Б.1).
Материал для лаборантов, метрологов и начальников ИЛ, которые готовят оборудование к испытаниям и проверяют документы при аудите аккредитации. Алгоритм по разд. 5, приложению Б и п. 7.2.1.
свидетельство о поверке пресса просрочено — испытания формально недействительны (п. 5.2, табл. Б.1 п. 3.1);
на опорных плитах наплывы бетона от прошлых испытаний — нарушен п. 7.1.2, растёт риск разрушения по схеме 11 приложения Е;
пресс с одним шарниром малого радиуса не поворачивает плиту при нагружении — нужна дополнительная плита (п. 7.2.1), а её нет;
дополнительные пластины из мягкой стали без аттестации — не выполнены требования п. 4.2 табл. Б.1 (твёрдость 55–60 HRC);
куб ставят «на глаз» без рисок и приспособления — эксцентриситет >1 %, диагональное разрушение (приложение Е, схемы 7–9), результат бракуется (п. 7.2.4).
П. 5.1: перечень оборудования и характеристики — в приложении Б. Допускается другое оборудование, если его параметры не хуже указанных в табл. Б.1.
П. 5.2: серийные средства измерения — в реестре + свидетельство о поверке (или сертификат калибровки).
П. 5.4: испытательное оборудование (приспособления, не являющиеся СИ с поверкой) — метрологическая аттестация по ГОСТ 8.326, аттестат (протокол) в паспорте.
П. 5.5: в эксплуатации — периодическая поверка СИ и аттестация испытательного оборудования.
Твёрдость 55–60 HRC; плоскостность ≤0,05 мм на 100 мм; толщина ≥0,25a (или 0,25d) при нагрузке через шаровой шарнир; размер в плане ±1 % сечения образца
То же
6.3
Опорные плиты для цилиндров
Твёрдость 55–60 HRC; плоскостность ≤0,05 мм на 100 мм; толщина ≥0,25d
То же

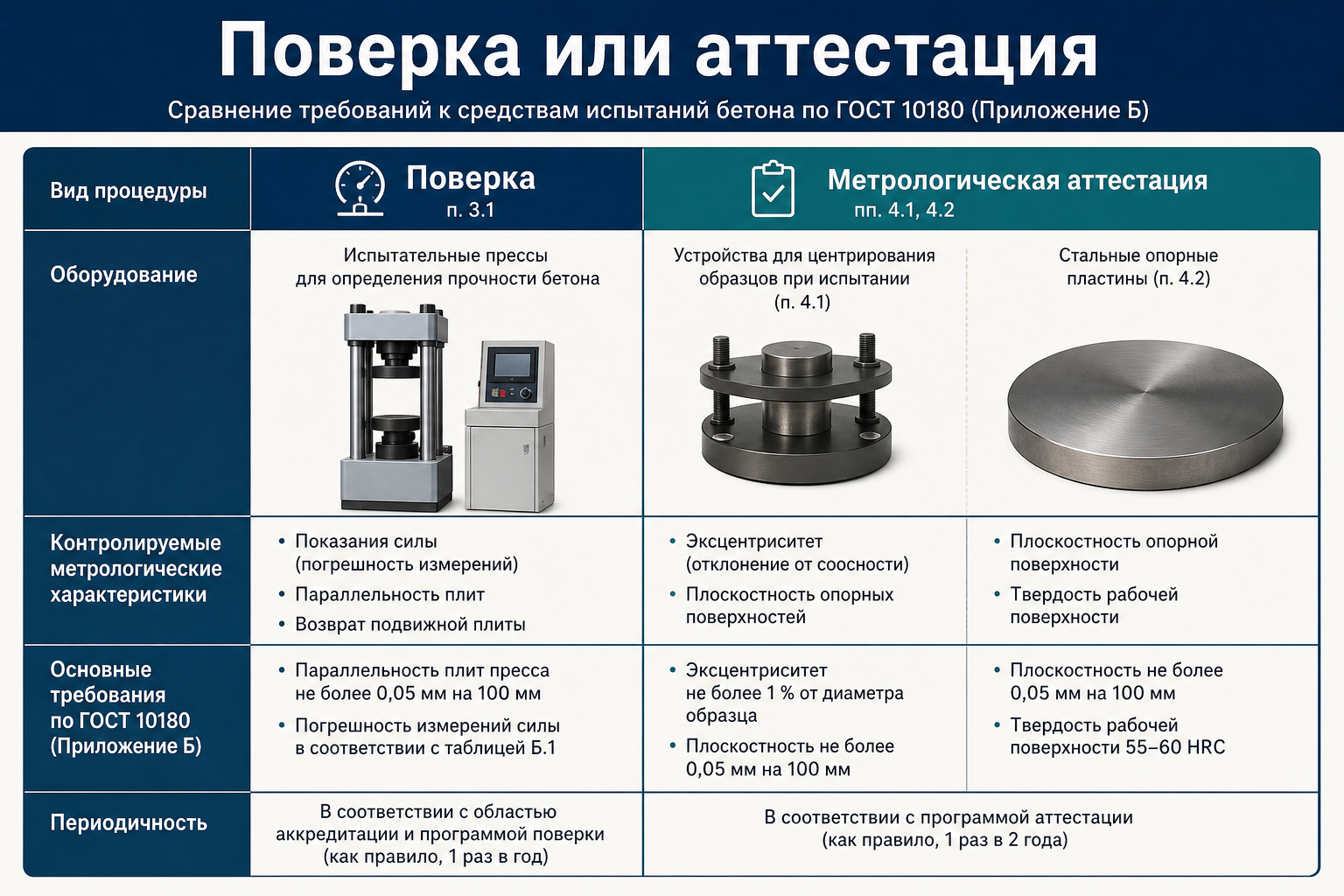

Поверка пресса и метрологическая аттестация приспособлений
Практическое различие: пресс измеряет силу — это средство измерений → поверка. Кондуктор, дополнительная плита, опоры для изгиба и раскалывания — испытательное оборудование → аттестация. В папке метрологии ИЛ должны лежать оба типа документов.

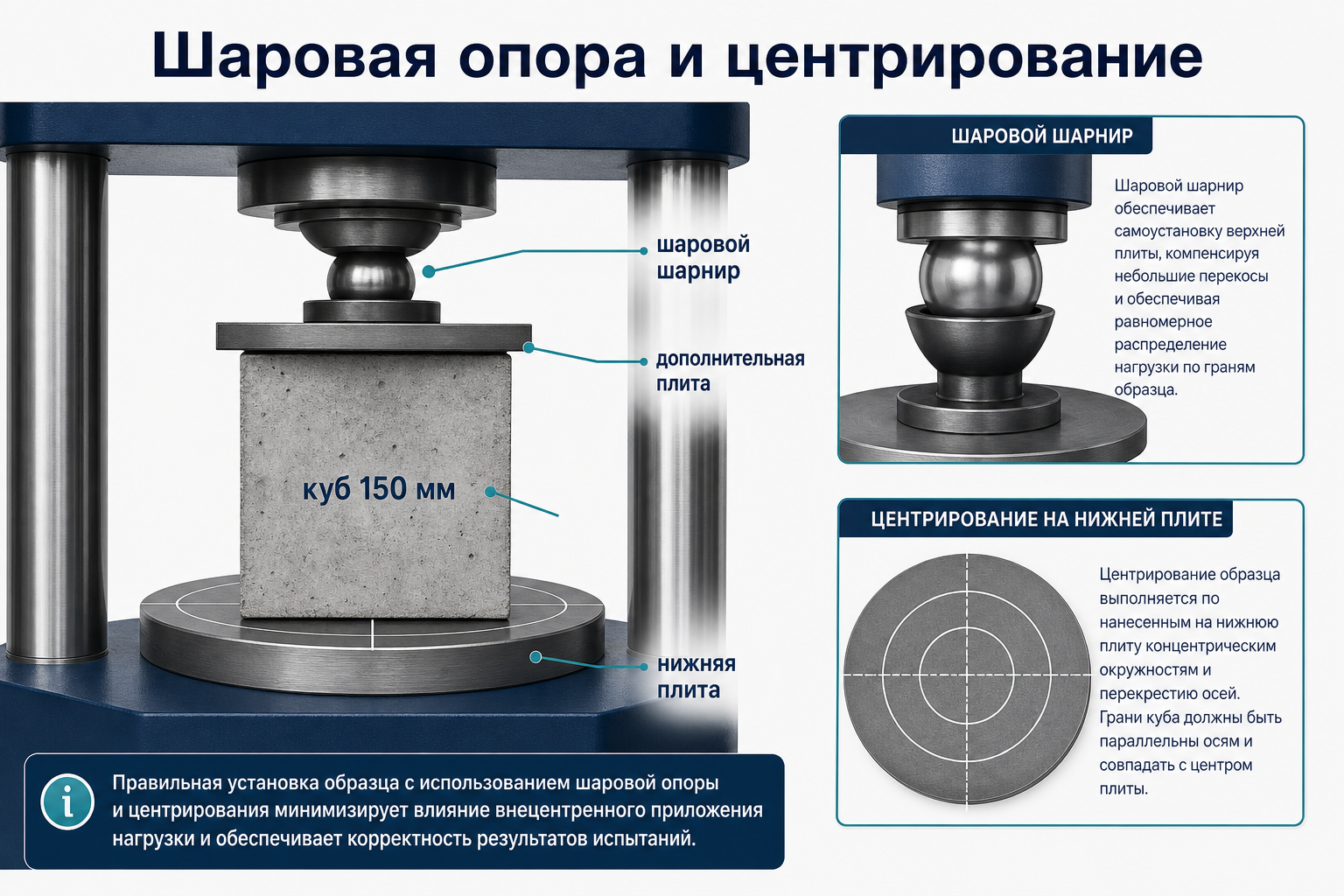

Куб или цилиндр ставят на нижнюю опорную плитуцентрально относительно оси пресса — по рискам на плите или приспособлению приложения Д.
П. 7.1.2: перед установкой удалить остатки бетона с опорных плит пресса.
Если у пресса один шаровой шарнир, радиус которого не обеспечивает поворот опорной плиты при нагружении, рекомендуется дополнительная опорная плита с шарниром между прессом и образцом.
Дополнительную плиту ставят так, чтобы шарнир пресса и дополнительная плита прилегали к противоположным граням образца.
П. 7.2.3: верхняя плита пресса совмещается с верхней гранью образца — плоскости полностью прилегают.
Приспособление для центрирования обеспечивает эксцентриситет ≤1 % сечения. Устанавливается на нижнюю плиту; образец позиционируют по угольнику и направляющим. Особенно критично для кубов 100×100 мм и меньше — малый перекос даёт косое разрушение.
Приложение Е: неудовлетворительные схемы 1–3, 7–9 (верхняя часть, диагональ) чаще всего связаны с неплоскостностью граней, эксцентриситетом и перекосом. П. 7.2.4 — такой результат не учитывают. Исправный пресс и плиты — необходимое, но не достаточное условие: грани образца тоже должны соответствовать п. 4.1.4 (см. статью о дефектах).
Испытания на прессе с просроченной поверкой. При проверке аккредитации или споре с заказчиком протоколы за весь период просрочки могут быть признаны недействительными. Поверка — не «формальность для стенда», а обязательное условие п. 5.2.
Дополнительная плита из подручного листа без аттестации. Толщина <0,25a (для куба 150 мм — менее 37,5 мм) или мягкая сталь — плита прогибается, нагрузка концентрируется на ребре, разрушение по схеме 1–3 приложения Е.
Игнорирование шарнира. Без поворота верхней плиты при непараллельности граней образца возникает изгибающий момент — прочность занижается, серия из «слабых» кубов может привести к ложному несоответствию классу бетона на объекте.
Формально п. 5.4 требует аттестации испытательного оборудования. Центрирование «на глаз» по рискам допустимо (п. 7.2.1), но при проверке ИЛ отсутствие аттестата на штатно используемый кондуктор — замечание. Для кубов 100 мм риск эксцентриситета выше — без аттестованного приспособления результат сложнее защитить.
П. 7.2.1: если шарнир пресса не поворачивается при нагрузке, дополнительная плита с шарниром компенсирует непараллельность граней. Схема «пресс — шарнир — плита — куб — плита — шарнир пресса» выравнивает передачу усилия по оси образца.
Плиты и доп. пластины (табл. Б.1):≤0,05 мм на 100 мм. Грани образца (п. 4.1.4):≤0,001 × наименьший размер (для 150 мм — 0,15 мм). Требование к образцу жёстче; плохой куб не компенсируется даже идеальным прессом.
Нет. Поверка — для средств измерений (пресс измеряет силу). Метрологическая аттестация — для испытательного оборудования и приспособлений, подтверждающая соответствие технических характеристик (п. 5.4–5.5, табл. Б.1).
По паспорту пресса и визуально: при нагружении куба с лёгкой непараллельностью граней верхняя плита должна самоориентироваться. Если плита остаётся жёстко фиксированной и разрушение идёт по верхней грани (схемы 1–3 приложения Е) — нужна дополнительная плита (п. 7.2.1).
Оговорка
Технические детали ГОСТ 28840 (прессы испытательные) в статье не раскрываются — в каталоге LABGO нет полного текста. Для поверки руководствуйтесь свидетельством поверки и методикой аккредитованной метрологической службы. Цифры п. 4.2, п. 7.2.1 и табл. Б.1 — из ГОСТ 10180-2012.
