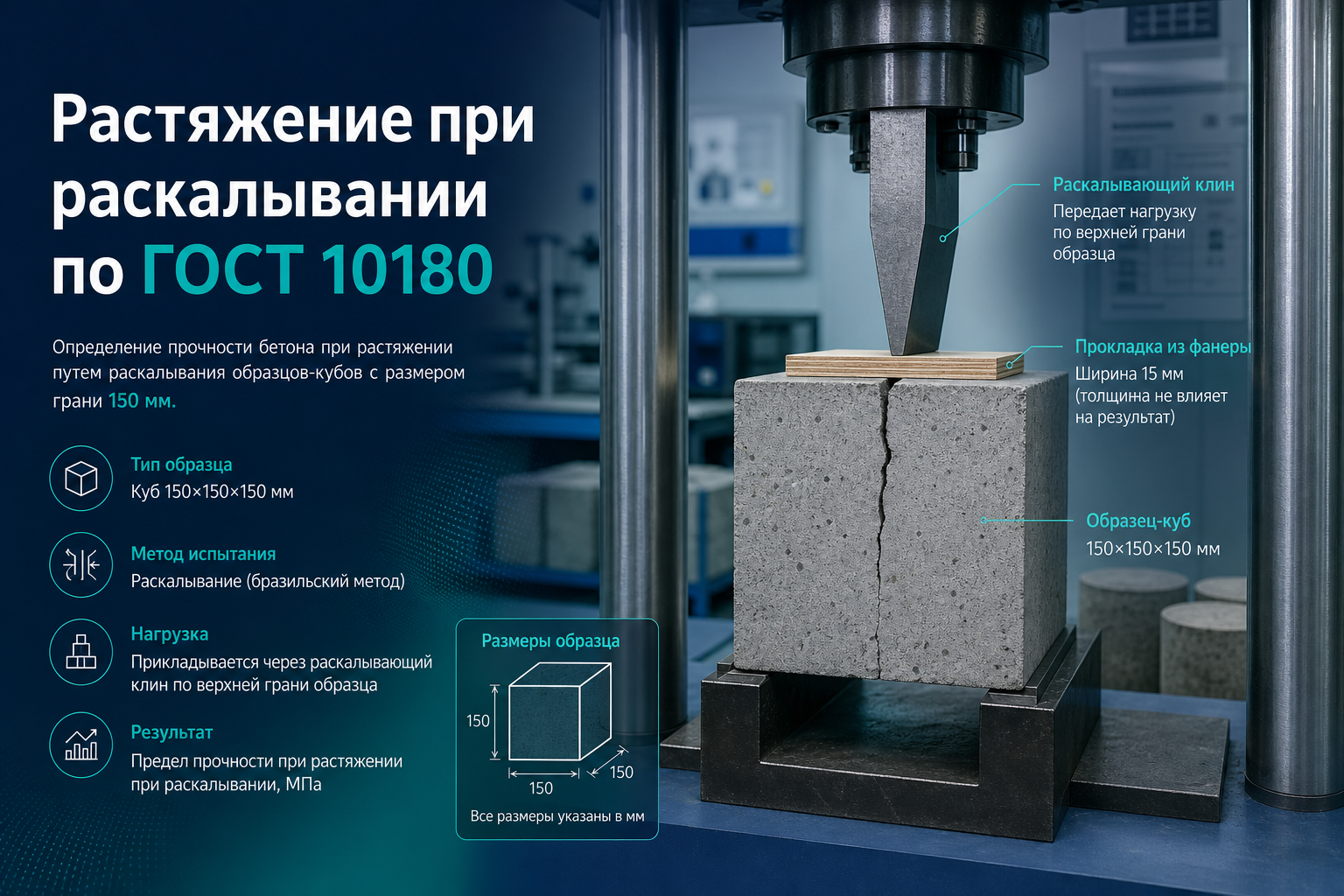

Растяжение при раскалывании бетона по ГОСТ 10180-2012

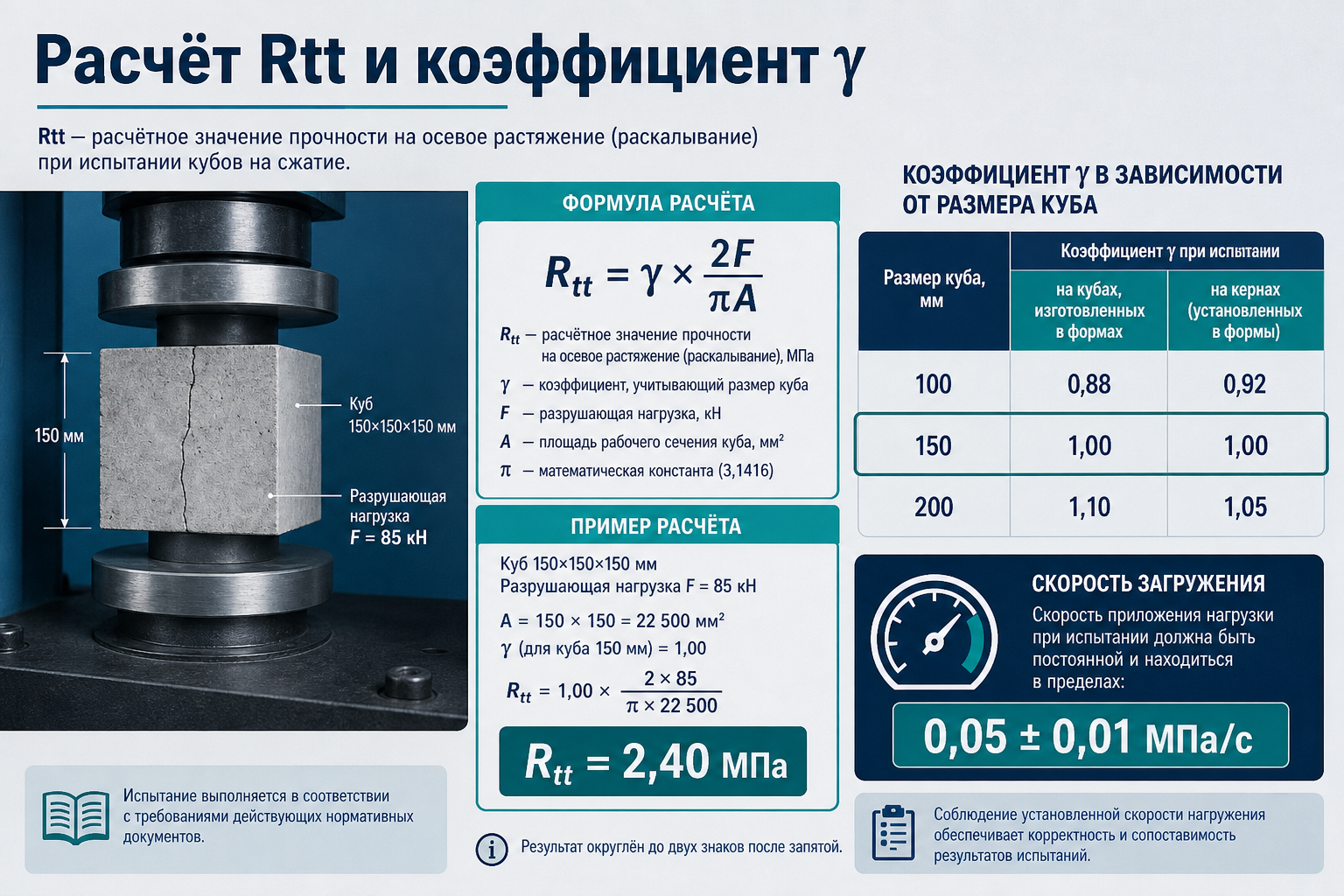

Прочность на растяжение при раскалывании Rₜₜ по ГОСТ 10180-2012 вычисляют по формуле Rₜₜ = γ·2F/(πA)·K_W (п. 8.1, формула (3)), где γ — из таблицы 4, нагружение — (0,05±0,01) МПа/с (п. 7.4.2). В протоколе это Rₜₜ; в проектной переписке ту же величину часто обозначают Rbt — сверяйте обозначения с заявкой.

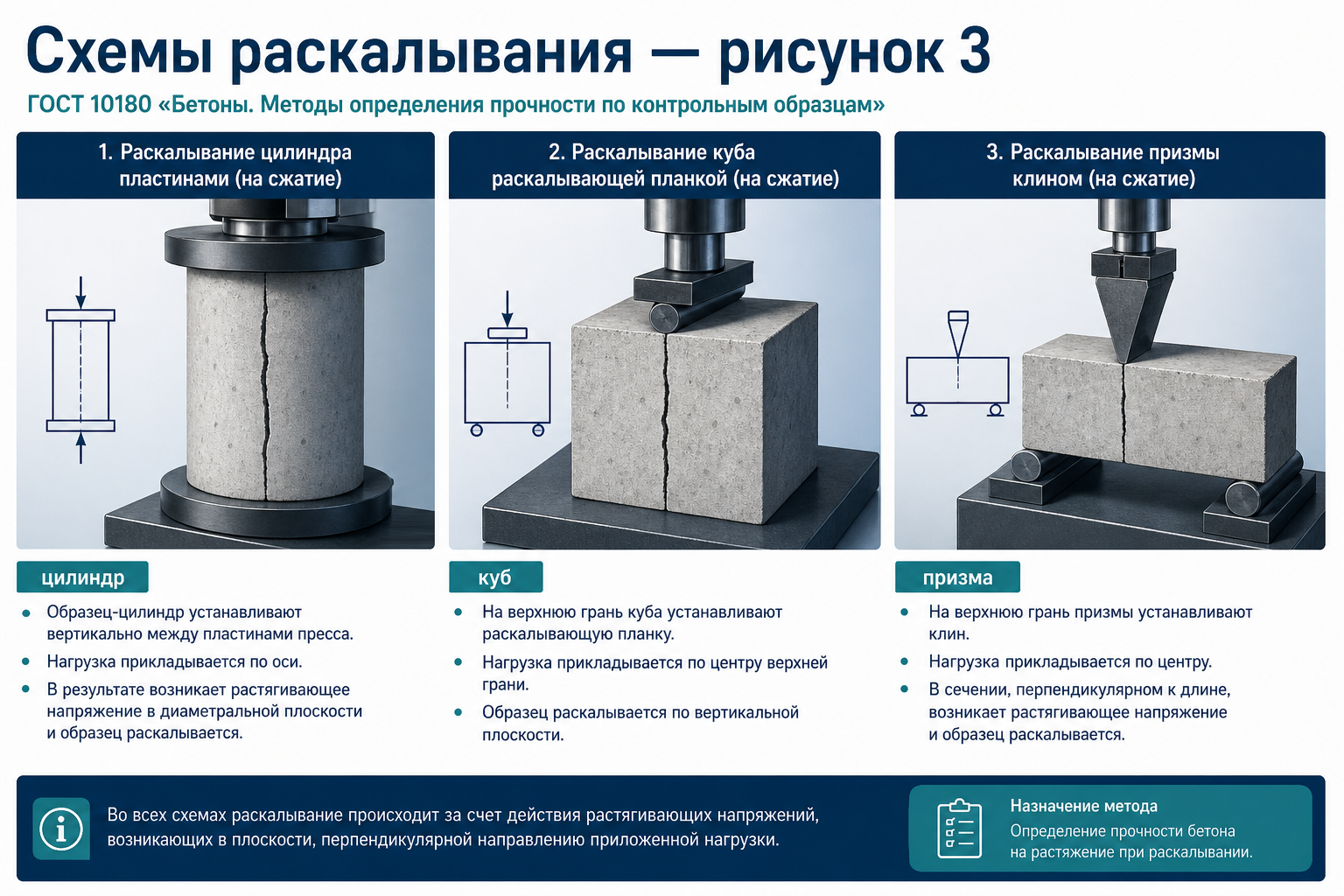

Материал для лаборантов и начальников ИЛ, которые испытывают кубы, цилиндры или призмы на раскалывание. Не замена стандарта — пошаговая методика по п. 7.4 и формуле (3).
П. 7.4.2:(0,05±0,01) МПа/с — в 12 раз медленнее, чем сжатие (0,6±0,2) МПа/с (п. 7.2.3). Общее требование п. 7.1.4: нагружение непрерывное, время до разрушения ≥ 30 с.
где F — разрушающая нагрузка, Н; A — площадь поперечного сечения, мм²; γ — масштабный коэффициент (таблица 4); K_W — для ячеистого бетона по влажности (таблица 5), для тяжёлого и мелкозернистого K_W = 1.
В ГОСТ 10180-2012 обозначение — Rₜₜ (формула (3)). В заявках и расчётах встречается Rbt — прочность на растяжение при раскалывании. Численно при одной методике это одна величина; в протоколе записывайте Rₜₜ и ссылку на п. 8.1.
Результат не учитывают (п. 7.4.3), фиксируют в журнале. Пересчитывают серию по п. 8.4; если осталось менее двух образцов — серия не учитывается.
Оговорка
Статья не заменяет аттестацию лаборанта по методике ИЛ. Конкретные настройки пресса и кондуктора — по паспорту оборудования и приложению И. Учебный пример расчёта — для проверки формулы, не для подстановки в акт без сверки с журналом.
