п. 6.2.4 и п. 7.2.7 — единичное Ri и Rm
ИЛ выдал протокол по плитам: Rm = 31,2 МПа , но в таблице Ri — и кубы из проб смеси , и средние по УЗК на одном участке . ПТО отклонил: по схеме В единичным Ri должна быть средняя участка НК , а кубы из 7.2.2 — другая ветка контроля .
ГОСТ 18105-2018 использует одну формулу (1) для Rm , но содержание Ri на РБУ ( п. 6.2.4 ) и на ЖБИ ( п. 7.2.7 ) различается сильнее , чем кажется из названия пунктов .
Полный текст: ГОСТ 18105-2018 . Связанные материалы: формула (1) и Rm , отбор проб п. 6.2.2 и п. 7.2.2 , НК готовых изделий .
Для кого эта статья Материал для лаборантов РБУ и завода ЖБИ, инженеров НК, начальников ИЛ и ПТО . Запросы: «п. 6.2.4 и п. 7.2.7», «что такое единичное Ri», «Rm по кубам и по НК», «можно ли смешивать Ri в одной партии», «средняя серии vs средняя участка».
6.2.4 — не про отбор проб Отбор проб и серий — п. 6.2.1–6.2.2 ( РБУ ) и 7.2.2–7.2.3 ( ЖБИ ) . П. 6.2.4 и 7.2.7 отвечают только на вопрос: какое число МПа записать в строку Ri перед расчётом Rm .
Rm — средняя фактическая прочность партии в МПа . Считают по формуле (1) из n единичных Ri . На РБУ и ЖБИ формула одна , меняется определение Ri .
Подробный разбор единиц учёта и границ партии — формула (1) и Rm .
П. 6.2.4: Rm считают по формуле (1) , принимая за единичное Ri среднюю прочность серии образцов , изготовленных из одной пробы бетонной смеси для контроля одного вида нормируемой прочности по п. 4.4 .
Элемент Содержание по 6.2.4 Источник Ri Только контрольные образцы ( п. 6.2.1–6.2.3 ) Единица Ri Одна проба смеси → одна серия → одно Ri на вид прочности Виды прочности Проектный и промежуточный ( табл. 1 , строка 1 ) НК / 28570 Не применяются в разделе 6
Пример. Партия B25 R28: 3 пробы → 3 серии кубов → Ri₁ = 28,4 , Ri₂ = 29,1 , Ri₃ = 27,8 МПа → Rm по (1) из трёх значений .
П. 7.2.7: Rm по формуле (1) , но Ri зависит от способа контроля :
По образцам ( схемы А , Б , Г ) — средняя серии из одной пробы смеси ( как 6.2.4 ) или из пробы бетона , отобранной из конструкции по ГОСТ 28570 ;Неразрушающими методами ( схемы В , Г ) — средняя прочность контролируемого участка , зоны конструкции или одной конструкции .

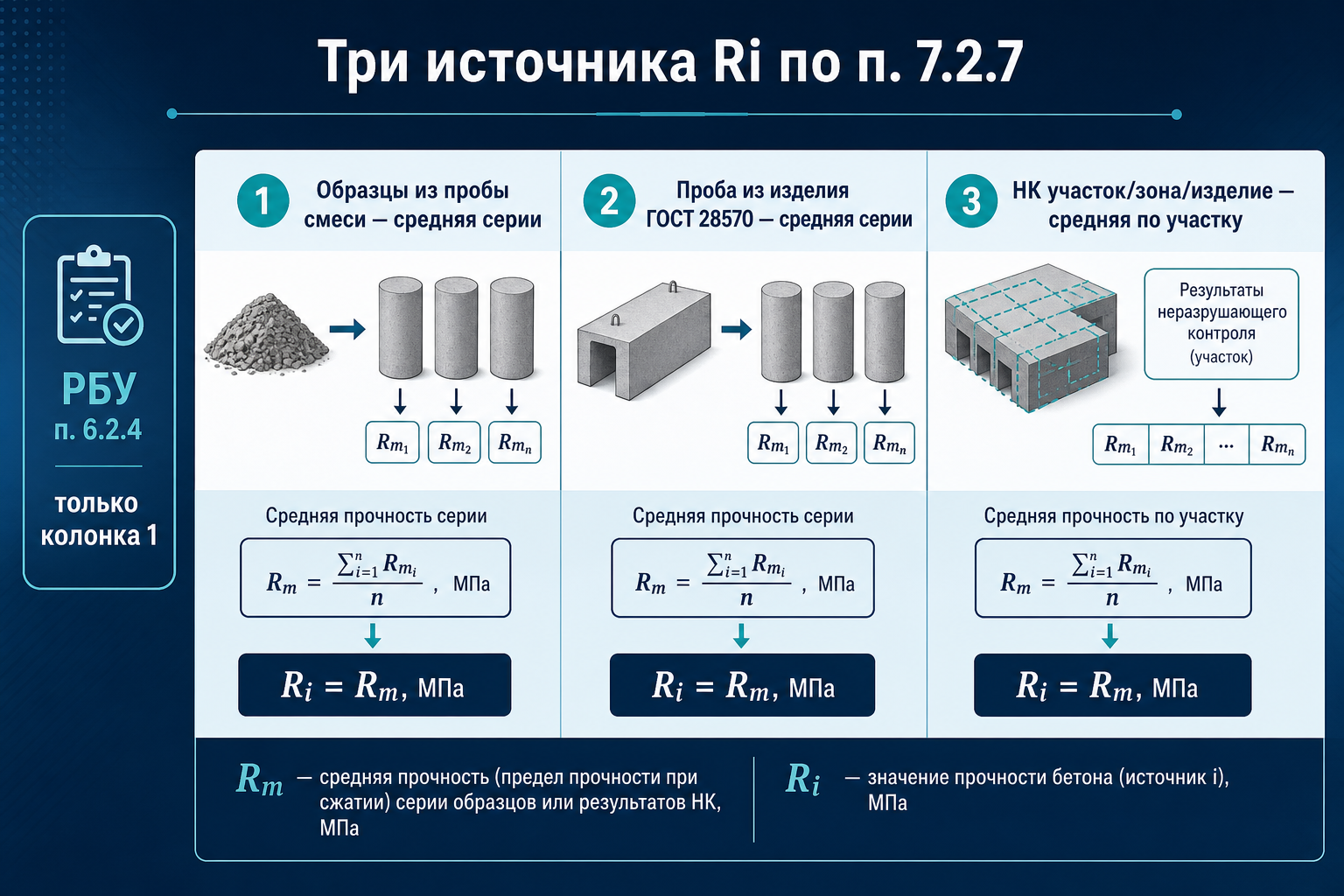

Три источника Ri по п. 7.2.7
Совпадает с логикой 6.2.4 , но виды прочности другие: отпускная , передаточная , при необходимости R28 ( 7.2.6 ) . Твердение кубов на отпускную — как у изделий ( 7.2.4 ) , не как 6.2.3 .
Ri = средняя серии , изготовленной из пробы , отобранной из готового изделия . Типично для ячеистого бетона ( п. 7.2.3 ) и схемы Г с разрушающим контролем в изделии .
Ri = средняя прочность участка ( или зоны , или изделия ) по ГОСТ 17624 / 22690 . Число изделий и участков — п. 7.2.5 , не в 7.2.7 . Объём НК разбираем отдельно — НК готовых изделий .
Критерий П. 6.2.4 (РБУ) П. 7.2.7 (ЖБИ) Формула Rm (1) (1) Ri из кубов смеси Да , единственный вариант Да , схемы А , Б , Г Ri из 28570 Нет Да Ri по НК Нет Да , схемы В , Г Единица Ri при НК — Участок / зона / изделие Связь со схемой 6.1.2 — А , Б , Г 7.1.3 — А , Б , В , Г

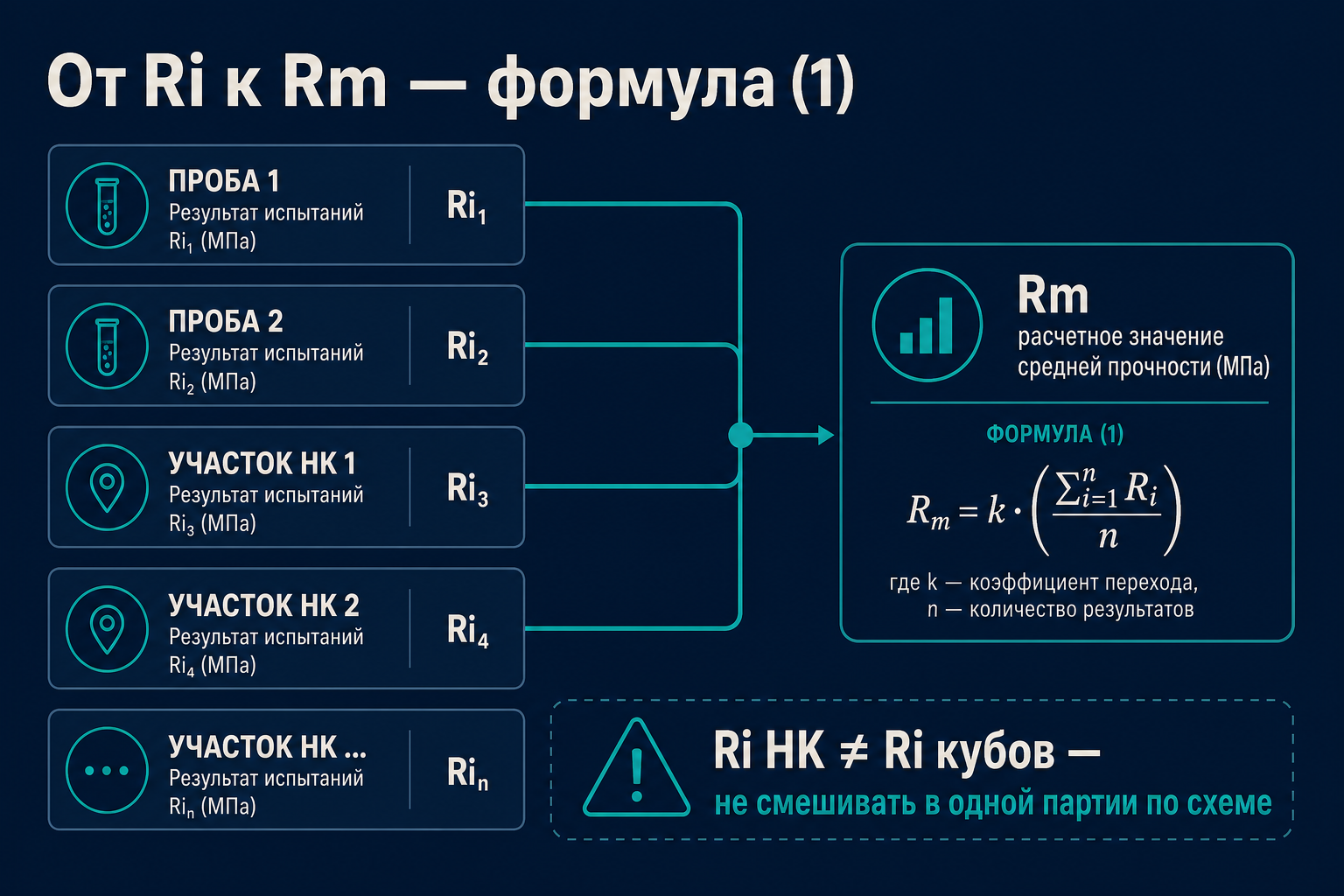

От Ri к Rm — формула (1)
П. 7.1.3 выбирает схему до расчёта Rm . Нельзя «добавить» НК к партии , принятой по кубам схемы А , и усреднить в одном Rm .
Схема 7.1.3 Какой Ri по 7.2.7 Пункт объёма контроля А , Б Средняя серии из пробы смеси 7.2.2–7.2.3 В Средняя по участку НК 7.2.5 Г Кубы и/или НК / 28570 по программе 7.2.5 + образцы
На РБУ схемы В нет — 6.2.4 всегда «кубовый» Ri .
Партия 24 плит B25 , схема В . НК на 8 изделиях , по 3 участка → 24 Ri НК . Лаборант добавил 2 Ri с кубов от проб смеси и посчитал Rm по 26 значениям .
Правильно: только 24 Ri участков НК → Rm по (1) . Кубы из 7.2.2 не входят в Rm при приёмке по схеме В ( хотя могут идти параллельно для мониторинга ) .
Вторая ошибка: усреднить все точки УЗК партии в одно Ri . По 7.2.7 сначала средняя по участку , затем участок = одно Ri .
После Rm проверяют минимальное Ri :
РБУ (6.5.2): Rmin ≥ Bнорm (12) из тех же Ri , что и Rm ;ЖБИ (7.5.2): аналогично для выбранного вида прочности .
Если Ri смешаны ( куб + НК ) — ломается и Rm , и проверка (12) . Минимальное Ri на монолите — отдельная логика 8.1.7 ( не 6.2.4 ) .
Определить раздел 6 или 7 и схему ( 6.1.2 / 7.1.3 ) .Для каждой строки Ri указать источник: проба смеси / 28570 / участок НК .Не смешивать типы Ri в одном расчёте Rm партии .При НК — сначала средняя точек участка , потом Ri в таблицу (1) .Сверить число Ri с 4.5 и объёмом 7.2.5 ( ЖБИ ) или числом проб 6.2.1 ( РБУ ) .
6.2.2 — сколько серий делать из пробы . 6.2.4 — как серия превращается в одно число Ri для Rm .
Нет для приёмки по схеме В . Ri — по НК 7.2.7 . Кубы не заменяют участки .
Нет. Источник бетона — изделие , не очередная проба с линии . Ri всё равно средняя серии , но серия из керна / выпиленного образца .
Частично для ветки «образцы из пробы смеси» . Дополнительно 7.2.7 вводит 28570 и НК — этого нет в 6.2.4 .
Раздел 8 , не 6.2.4 и не 7.2.7 . Единичное значение — по 8.2.9 ( группа , захватка , зона ) . См. формула (1) и приёмка монолита .
Формула (1) и Rm — единая основа для всех разделов п. 6.2.2 и п. 7.2.2 — пробы — до шага 6.2.4 / 7.2.7 п. 6.2.3 и п. 7.2.4 — твердение — от серии к Ri НК готовых изделий — объём 7.2.5 , не определение Ri п. 6.1.2 и п. 7.1.3 — схемы — какая ветка 7.2.7 активна Минимальное Ri — проверка (12) после Rm п. 6.5.1 и п. 7.5.1 — возраст — к какому виду прочности относятся Ri Sm и Vm — следующий шаг после Rm п. 6.3.2 и п. 7.3.2 — Vm в партии — Sm 5.2/5.3 и виды прочности ГОСТ 18105-2018 — полный текст
