LABGO.AI
LABGO.AILABGO.AILABGO.AI
Блог
Войти
Vm и Sm однородности партии: РБУ по кубам и завод ЖБИ по ГОСТ 18105
К списку статей
П. 6.3.2П. 7.3.2VmSmГОСТ 18105РБУЖБИОднородностьLABGO

Vm и Sm однородности партии: РБУ по кубам и завод ЖБИ по ГОСТ 18105

Сравнение расчёта однородности в партии: Sm по п. 5.2 на РБУ, на заводе — 5.2 или 5.3 при схеме В, отдельный Vm по каждому виду прочности и связь с Kт и RT.

Евгений СтроцкийИнженер ПТО, эксперт по ГОСТ 181051 марта 2026 г.16 мин чтения

Поделиться статьей

Статья оказалась полезной? Поделитесь с коллегами

Готовы начать испытания?

Получите профессиональные результаты уже сегодня

Рекомендуемые статьи

Другие статьи, которые могут вас заинтересовать

Vm и Sm на заводе ЖБИ и на монолите: сравнение разделов 7 и 8 по ГОСТ 18105
Статья
П. 7.3.2П. 8.3.1

Vm и Sm на заводе ЖБИ и на монолите: сравнение разделов 7 и 8 по ГОСТ 18105

Оба пункта ведут к формуле (7), но единицы учёта разные: 7.3.2 — Vm каждой партии изделий по всем видам прочности табл. 1 и Sm по 5.2 или 5.3; 8.3.1 — Vm группы, захватки или зоны при НК по схеме В и Sm только по 5.3.

17 мар. 2026 г.
16 мин
Vm при R28 и нерегулярные партии: упрощение контроля по ГОСТ 18105
Статья
П. 6.3.4П. 7.3.4

Vm при R28 и нерегулярные партии: упрощение контроля по ГОСТ 18105

Сравнение двух «обходных» правил для Vm: п. 6.3.4 — Vm другого состава при нерегулярной партии смеси; п. 7.3.4 — Vm(R28) = 0,85·Vm(отпускной) в той же партии изделий.

7 мар. 2026 г.
16 мин
Нерегулярные партии бетона: заимствование Vm по п. 6.3.4 ГОСТ 18105 для РБУ и ЖБИ
Статья
Нерегулярные партииГОСТ 18105

Нерегулярные партии бетона: заимствование Vm по п. 6.3.4 ГОСТ 18105 для РБУ и ЖБИ

Практический разбор для технолога и лаборанта: когда партия выпускается редко, нельзя посчитать Vm по текущим данным, три условия заимствования Vm другого состава, расчёт RT по схеме Б и типичные ошибки в журнале.

26 дек. 2025 г.
16 мин

Получайте новые статьи на email

Экспертные материалы о НК и лабораторных исследованиях

Без спама, только полезные материалы

О компании

  • Экспертные статьи
  • О LABGO.AI
  • Обучение
  • Контакты
  • Вакансии
  • FAQ

Для лабораторий

  • ИИ Агент для лабы
  • Авто-создание заказа из E-mail
  • Контекст для ИИ
  • Строительные лаборатории
  • Медицинские лаборатории
  • Пищевые лаборатории
  • Экологические лаборатории
  • Фармацевтические лаборатории
  • Химические лаборатории
  • Все отрасли
  • Тарифы
  • Начать бесплатно

Для ПТО

  • ИИ для инженера ПТО
  • НТД для ПТО
  • Регистрация для ПТО

Для заказчиков испытаний

  • ИИ для заказчиков
  • Регистрация заказчика
  • Каталог испытаний
  • Подбор лабораторий
  • Лаборатории

Контакты

  • @hi@labgo.ai
LABGO.AI — ИИ для лабораторий

LABGO.AI — ИИ Агент для автоматизации строительных лабораторий. Протоколы за 10 минут вместо 3 часов. Расчеты по ГОСТ с точностью 95%.

10 мин

© 2026 LABGO.AI™. Все права защищены.

Политика конфиденциальностиПользовательское соглашениеПолитика обработки данных
Главная
Реестр
ИИ
Войти

    п. 6.3.2 и п. 7.3.2 — Sm и Vm в партии

    ОТК завода ЖБИ скопировал Excel РБУ: один Vm = 8,2 % на все строки партии, Sm по разбросу кубов, хотя приёмка плит — схема В по НК. ПТО отклонил: п. 7.3.2 требует Sm по 5.3 при НК изделий, отдельный Vm на отпускную и на R28, не одну цифру «на партию».

    ГОСТ 18105-2018 формулирует 6.3.2 и 7.3.2 параллельно, но на ЖБИ добавлена ветка 5.3 и другой набор видов прочности по табл. 1.

    Полный текст: ГОСТ 18105-2018. Связанные материалы: Sm — формулы (2)–(5), Vm и пороги, НК изделий — 7.2.5.

    Для кого эта статья

    Материал для технологов РБУ и завода ЖБИ, лаборантов, начальников ИЛ и инженеров ПТО. Запросы: «п. 6.3.2 и п. 7.3.2», «Vm партии смеси и изделий», «Sm 5.2 или 5.3 на заводе», «отдельный Vm на отпускную и R28», «Kт от Vm партии».

    Не путать с п. 8.3.1–8.3.2

    Sm по 5.3 на монолите — п. 8.3.1 ( п. 7.3.2 и п. 8.3.1 и п. 8.3.1 и п. 8.3.2 ). Здесь — только партийный контур разделов 6 и 7: 6.3.2 и 7.3.2.

    Общая цепочка — п. 5.4, формула (7)🔗

    Оба пункта заканчиваются одной формулой:

    Vm = (Sm / Rm) × 100 % — (7)

    ШагИсточник
    Ri6.2.4 / 7.2.7
    RmФормула (1)
    SmП. 5.2 или 5.3 ( см. ниже )
    VmФормула (7)

    Vm партии — не «справочная статистика»: от него зависит Kт и RT ( п. 6.4.1, 7.4 ) и вердикт (11).

    П. 6.3.2 — Vm каждой партии смеси на РБУ🔗

    П. 6.3.2: для каждой партии бетонной смеси в анализируемом периоде вычисляют Sm по 5.2 и текущий Vm по формуле (7). Характеристики считают для всех видов нормируемой прочности по 4.4.

    ЭлементСодержание 6.3.2
    ОбъектПартия смеси ( 6.1.1 )
    SmТолько п. 5.2 — формулы (2) или (3)
    RiСредняя серии кубов из пробы ( 6.2.4 )
    Виды прочностиR28, R7 ( если нормирован ) — отдельно
    НК / 5.3Не применяется в разделе 6
    ДальшеV̄m или Vc по 6.3.3 → Kт ( 6.4.1 )

    Пример. Партия B25, 3 пробы R28: Vm = 6,1 % → Kт по схеме А из V̄m периода, не из одной партии ( кроме схемы В на изделиях ).

    П. 7.3.2 — Vm каждой партии изделий на ЖБИ🔗

    П. 7.3.2: для каждой партии изделий — Sm по 5.2, Vm по (7) для всех видов прочности по 4.4. Дополнение ( только раздел 7 ):

    При контроле прочности бетона неразрушающими методами по схеме В среднеквадратическое отклонение Sm вычисляют по 5.3.

    Откуда Sm для Vm — п. 6.3.2 и п. 7.3.2

    Схема 7.1.3Sm партии по 7.3.2Ri для Rm/Sm
    А, Б, Г ( кубы )5.2 — (2)/(3)Средняя серии из пробы смеси
    В ( НК изделий )5.3 — (5)Средняя участка НК ( 7.2.7 )
    Г ( смешанный контроль )5.2 или 5.3 по активной веткеПо 7.2.7

    Критично: на схеме В Sm по 5.3 обычно выше, чем «просто разброс точек» — Vm растёт, Kт по табл. А.1 ( 7.4 ) тоже.

    Сравнительная таблица п. 6.3.2 и п. 7.3.2🔗

    КритерийП. 6.3.2 (РБУ)П. 7.3.2 (ЖБИ)
    Единица учётаПартия смесиПартия изделий 7.1.2
    Sm по умолчанию5.25.2
    Sm при НК—5.3 ( схема В )
    Vm(7)(7)
    Виды прочностиR28, R7Отпускная, передаточная, R28 ( 7.2.6 )
    Vm → KтV̄m/Vc ( 6.3.3 ) или Vm партииV̄m/Vc/Vm по схеме ( 7.4 )
    Упрощение R28Нет7.3.4 — только завод ЖБИ

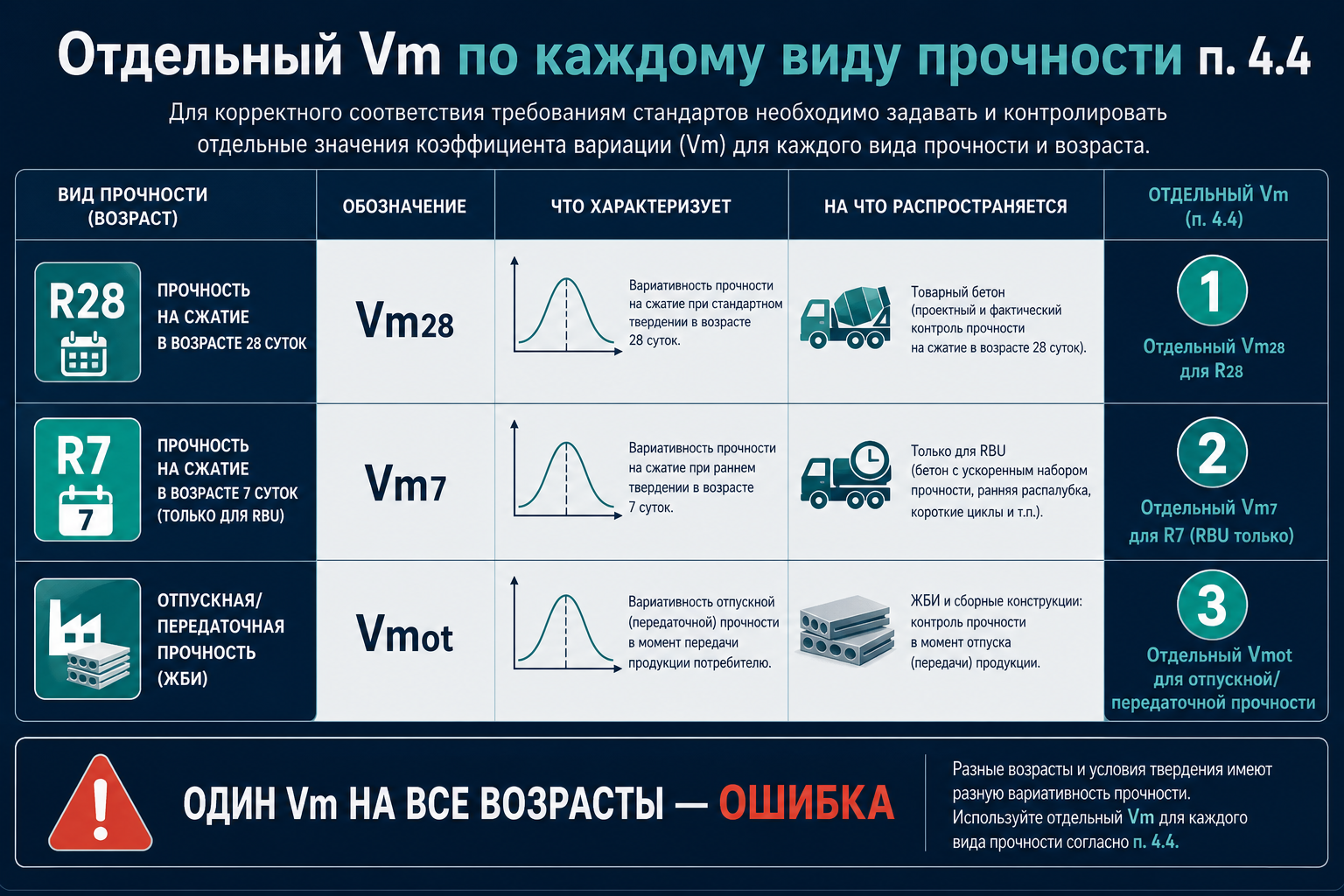

    Отдельный Vm по каждому виду прочности

    Отдельный Vm на каждый вид прочности — п. 4.4🔗

    Оба пункта ссылаются на 4.4: характеристики считают для каждого нормируемого вида отдельно.

    КонтурТипичные строки Vm в журнале
    РБУVm(R28), Vm(R7) — разные Ri и часто разные n
    ЖБИVm(отпускная), Vm(передаточная), Vm(R28) при контроле 7.2.6

    Ошибка: один Vm 8 % «для партии» без указания вида прочности — протокол не состыковать с (11) для нужного возраста.

    Связь Vm партии с Kт — 6.4.1 и 7.4🔗

    После Vm партии ( или V̄m периода ) назначают Kт и RT = Kт · Bнорm:

    СхемаРБУ 6.4.1ЖБИ 7.4
    АKт от V̄m ( 6.3.3 )Kт от V̄m
    БKт по (10) от VcKт по (10) от Vc
    В— ( нет схемы В на смеси )Kт от текущего Vm партии НК
    ГТабл. А.3Табл. А.3

    На ЖБИ схема В — единственный случай, когда Kт привязан к Vm именно этой партии, а не к V̄m за месяц. Подробнее — RT и Kт.

    П. 7.3.4 — только для R28 на заводе (кратко)🔗

    П. 7.3.4: для заводских изделий допускается Vm(R28) = 0,85 · Vm(отпускной) в той же партии — не пересчитывать Sm R28 с нуля.

    Условия:

    • Только раздел 7, не РБУ ( 6.3.2 );
    • Только упрощение Vm R28, не замена приёмки отпускной;
    • Полный разбор vs 6.3.4 — п. 6.3.4 и п. 7.3.4;
    • Контур R28 — R28 после отпуска.

    Практический пример — одна партия плит B25🔗

    Партия 18 плит, схема В, НК на 8 изделиях, 24 участка → 24 Ri.

    1. Rm и Sm отпускной — по Ri НК, Sm по (5) → Vm(отп.) = 11,2 %.
    2. Kт отпускной — табл. А.1 по 11,2 % ( 7.4, схема В ).
    3. Параллельно кубы из проб смеси — мониторинг, не подставлять их Sm в Vm приёмки НК.
    4. R28 неделей позже — отдельный Vm(R28) или 7.3.4 ес ли ≥ 90 % класса по отпускной.

    Типичные ошибки🔗

    ОшибкаПочему неверноПункт
    Sm кубов при приёмке НК изделийДругая ветка Ri и Sm7.3.2, 7.2.7
    Sm по (2) вместо (5) на схеме ВЗаниженный Vm, завышенный Kт7.3.2, 5.3
    Один Vm на R28 и отпускнуюРазные наборы Ri4.4, 6.3.2, 7.3.2
    Vm РБУ в паспорте 13015 изделийРазные документы 7473/130156.5.4, 7.5.4
    7.3.4 на смеси РБУТолько завод ЖБИ7.3.4

    Чек-лист для лаборанта и ОТК🔗

    1. Определить раздел 6 или 7 и схему ( 6.1.2 / 7.1.3 ).
    2. Для каждого вида прочности по 4.4 — свой набор Ri, Rm, Sm, Vm.
    3. На ЖБИ схема В — Sm только по 5.3, Ri только НК.
    4. Сверить Vm с источником Kт ( V̄m, Vc или Vm партии ).
    5. 7.3.4 применять только к Vm R28 на заводе, с ссылкой на пункт.

    FAQ🔗

    Чем 6.3.2 отличается от 6.3.3?🔗

    6.3.2 — Sm и Vm одной партии. 6.3.3 — V̄m или Vc за анализируемый период из Vm многих партий. См. формула (8).

    Нужен ли Vm на РБУ для каждой отгрузки?🔗

    Да по 6.3.2 — для каждой партии и каждого вида прочности. Kт на схеме А фиксируют на период по V̄m, не по Vm одной машины ( 6.4.2 ).

    7.3.2 дублирует 8.3.1?🔗

    Нет. 7.3.2 — партия изделий, Kт, RT, (11)–(12). 8.3.1 — монолит, Bф, группа / захватка. Формула (5) общая, контекст разный.

    Можно ли не считать Vm на заводе при схеме Г?🔗

    Vm всё равно нужен для проверки п. 5.5 ( Vг табл. 3 ). Kт — табл. А.3, но Vm партии документируют.

    Связанные материалы🔗

    • Sm — формулы (2)–(5) — расчёт Sm до Vm
    • Vm и пороги однородности — табл. А.1, область недопустимых значений
    • п. 6.2.4 и п. 7.2.7 — Ri — вход в Rm и Sm
    • Формула (8) — V̄m и Vc — после Vm партий
    • RT и Kт — 6.4.1 и 7.4
    • п. 6.4.1 и п. 7.4 — RT по разделам — схема В, Bнorm, 7473/13015
    • НК готовых изделий — объём 7.2.5, Ri для 7.3.2
    • п. 6.3.1 и п. 7.3.1 — анализируемый период — Vm_i в формуле (8)
    • п. 6.1.2 и п. 7.1.3 — схемы — когда активна 5.3
    • п. 8.3.1 и п. 8.3.2 — Sm на монолите — не путать с 7.3.2
    • ГОСТ 18105-2018 — полный текст

    Лаборатории в каталоге LABGO по этому ГОСТу

    Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к .

    Сейчас в базе нет опубликованных лабораторий с явной привязкой прайса к этому ГОСТу. Загляните в общий каталог лабораторий.

    Цифровой инженер лаборатории LABGO сверяет источник Sm ( 5.2 или 5.3 ) с схемой 7.1.3, ведёт отдельный Vm по каждому виду прочности 4.4 и не подменяет партийный контур ЖБИ шаблоном РБУ.

    Статья подготовлена командой LABGO.AI. Факты сверены с п. 4.4, 5.2–5.4, 6.3.2, 7.2.7, 7.3.2–7.3.4, 7.4, 6.4.1 ГОСТ 18105-2018 в базе LABGO.
