Дефекты контрольных кубов: когда образец бракуется до пресса
Для инженера ПТО: визуальный осмотр кубов по п. 6.2 ГОСТ 10180-2012 — трещины, раковины >10×5 мм, околы >10 мм, расслоение; геометрия п. 4.1.4–4.1.6; что происходит с серией при отбраковке.
Евгений СтроцкийИнженер ПТО, эксперт по ГОСТ 1810530 апреля 2026 г.11 мин чтения
Для инженера ПТО: когда лаборатория испытывает цилиндры вместо кубов, какие α по таблице 4 ГОСТ 10180-2012 (100×200 — 1,16; 150×300 — 1,20), почему нельзя сравнивать F/A без пересчёта и что проверить в протоколе.
Для инженера ПТО: число кубов в серии — табл. 3 ГОСТ 10180-2012 (2, 3–4 или 6 шт. по коэффициенту вариации); число проб на захватку — п. 8.2.8 ГОСТ 18105-2018; единичное Ri = среднее серии по п. 8.4.
Для инженера ПТО: как проверить α в протоколе лаборатории, пересчитать прочность кубов 100 и 200 мм к базовому образцу 150×150 мм по таблице 4 ГОСТ 10180-2012 и оценить влияние на приёмку по ГОСТ 18105.
24 апр. 2026 г.
11 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
Дефекты контрольных кубов — отбраковка до пресса по ГОСТ 10180-2012
Образец с трещиной, околом ребра глубиной более 10 мм или раковиной >10 мм в диаметре и >5 мм в глубину по п. 6.2 ГОСТ 10180-2012испытанию не подлежит — его отбраковывают до установки на пресс. Инженеру ПТО важно понимать эти пороги, чтобы не принять протокол с «дотянутой» серией.
Материал для инженера ПТО и специалиста строительного контроля, который проверяет протокол лаборатории и решает, достаточна ли серия кубов для оценки прочности. Не замена методики лаборатории — алгоритм по п. 6.2 и связанным пунктам.
в протоколе три куба, а в журнале осмотра один отбракован — средняя прочность посчитана по двум оставшимся, хотя по п. 8.4 при серии из трёх образцов учитывают два с наибольшей прочностью; при отбраковке дефектных — по всем оставшимся, если их не менее двух;
серия из двух кубов: один с раковиной отбракован — вся серия не учитывается (п. 8.4, последний абзац);
лаборатория шлифовала опорную грань, но в акте нет записи — без фиксации геометрии (п. 6.9) результат оспаривается;
ПТО видит низкую прочность, а причина — эксцентриситет из‑за неплоскостности граней (п. 4.1.4, приложение Е), а не состав бетона;
образцы доставили с объекта с сколами после транспортировки — дефект появился после изготовления, но до пресса образец всё равно бракуют.

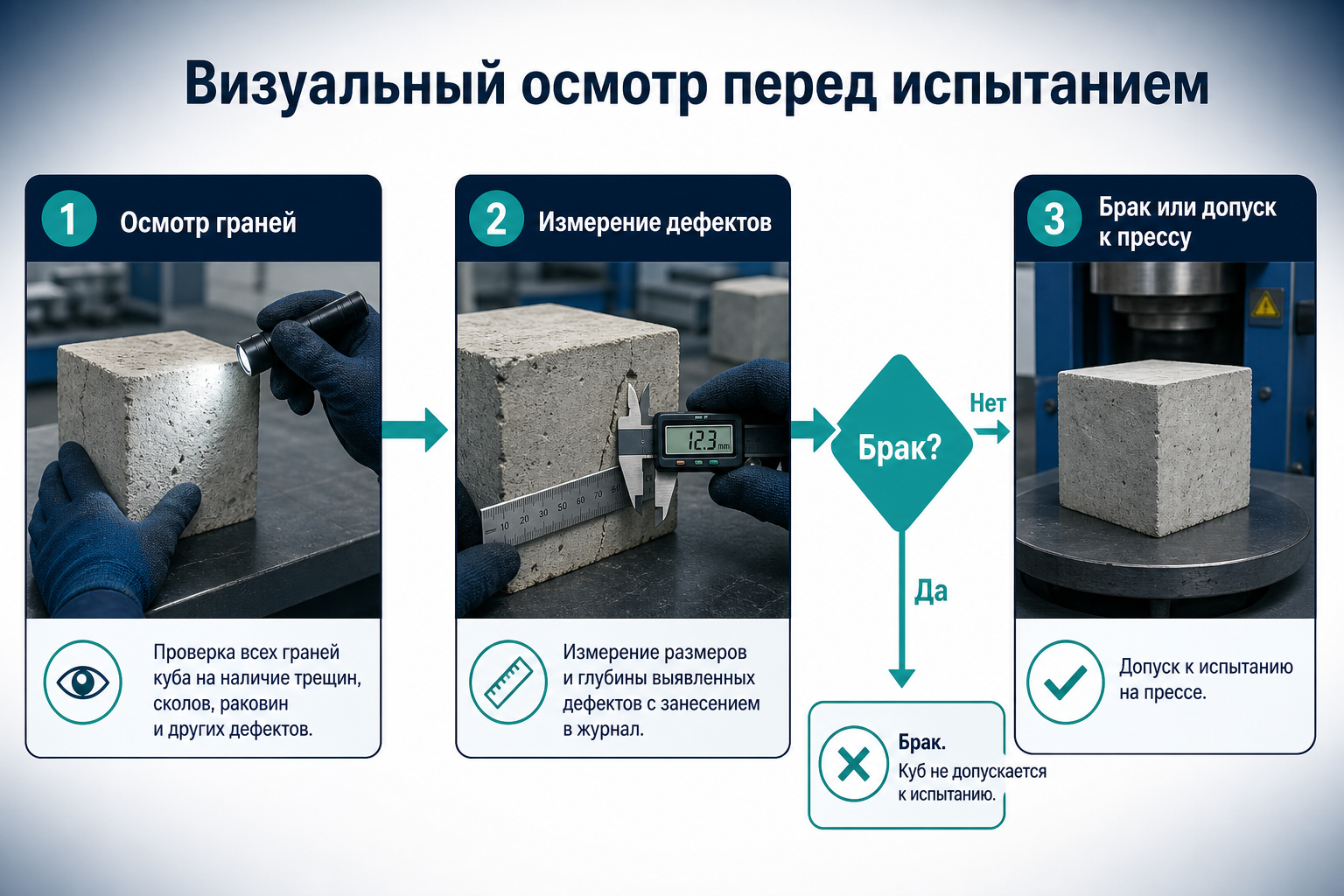

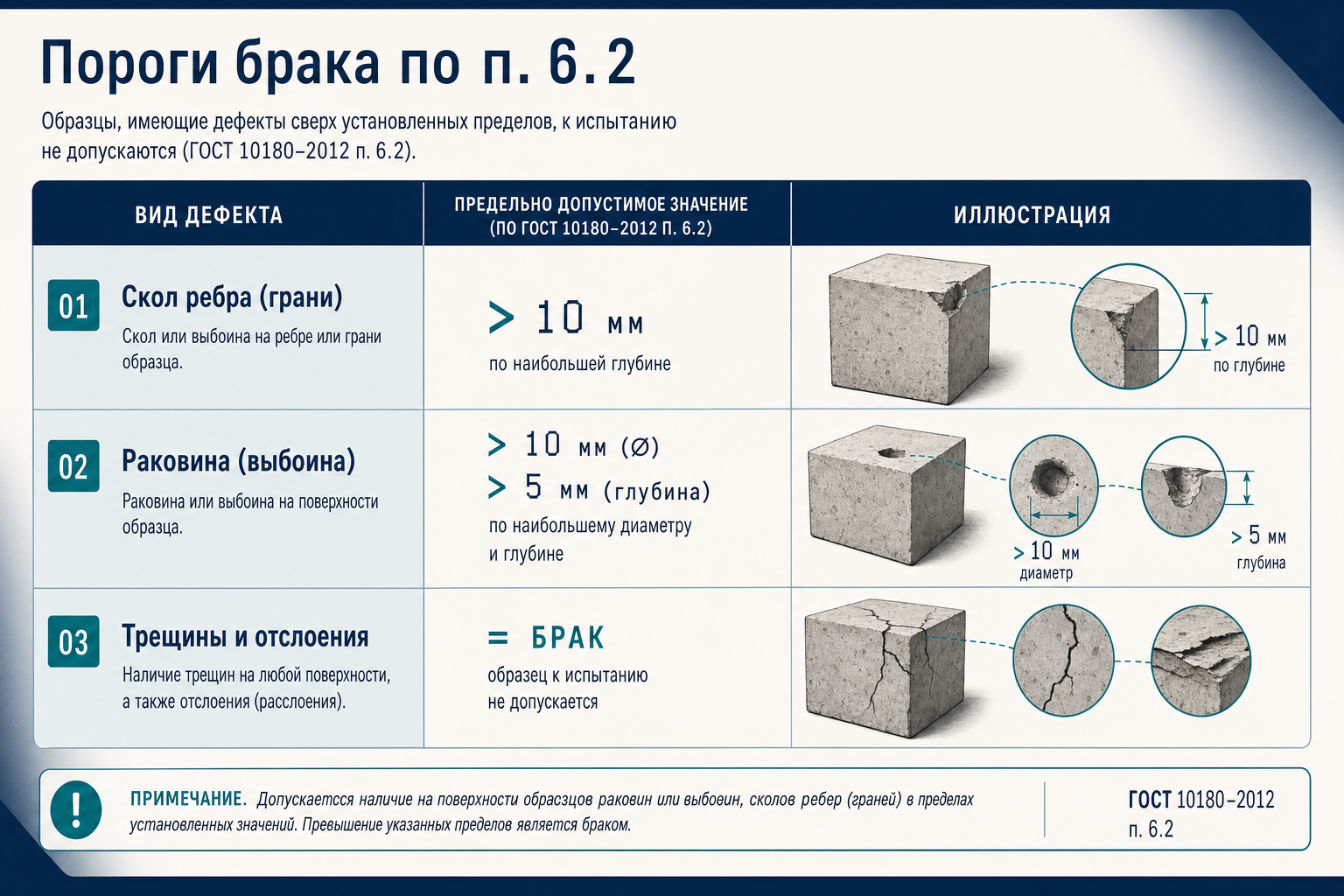

Перед установкой на пресс каждый образец осматривают на:
трещины (любые — испытанию не подлежат);
околы рёбер глубиной более 10 мм;
раковины диаметром более 10 мм и глубиной более 5 мм (исключение — бетон крупнопористой структуры);
инородные включения;
следы расслоения и недоуплотнения бетонной смеси.
Наплывы бетона на рёбрах опорных поверхностей снимают абразивным камнем. Результаты осмотра и измерений вносят в журнал испытаний (приложение В); при дефектах фиксируют схему расположения.
Даже без видимых раковин куб может дать ложный результат из‑за формы:
Параметр
Норма
Практический смысл
Плоскостность опорных граней (п. 4.1.4)
≤ 0,001 × наименьший размер образца
Для куба 150 мм — не более 0,15 мм по всей грани
Перпендикулярность смежных граней (п. 4.1.6)
±1 мм
Перекос граней → эксцентриситет нагрузки
Линейные размеры (п. 6.4)
погрешность измерения ≤1 %
Для поверенных форм по ГОСТ 22685 допускается принимать номинал табл. 1
Контроль геометрии (п. 6.8)
не реже 1 раза в 6 мес на комплект форм
При замене форм — каждый раз
Если опорные грани не соответствуют п. 4.1.4, их выравнивают шлифованием или слоем быстротвердеющего материала толщиной не более 5 мм (п. 6.9). Прочность выравнивающего слоя к моменту испытания — не менее ожидаемой прочности бетона образца.
В помещении для испытаний: (20±5) °C, влажность ≥55 %. Образцы выдерживают в распалубленном виде 4 ч (если твердели в воздушно-влажностных условиях или после тепловой обработки) или 24 ч (если твердели в воде). Это не заменяет осмотр по п. 6.2, но без выдержки результат тоже оспаривается.
Журнал осмотра — есть ли запись по п. 6.2: кто осматривал, схема дефектов, причина отбраковки.
Сколько образцов испытано фактически — если меньше, чем в заявке, запросить акт отбраковки до пресса.
Расчёт средней прочности — при отбраковке дефектных: по всем оставшимся, если ≥2 (п. 8.4); при серии из 2 и отбраковке 1 — результат серии не учитывают.
Геометрия — при систематическом браке по приложению Е проверить, проводился ли контроль п. 6.8 и выравнивание п. 6.9.
Ориентация на прессе — для сжатия сила ∥ слоям укладки (п. 6.3); нарушение ориентации → неудовлетворительное разрушение.
Принятие протокола с «урезанной» серией без акта отбраковки. Если лаборатория испытала 2 куба из 3, а третий скрыла как «брак» без журнальной записи, средняя прочность может быть завышена (по п. 8.4 из трёх берут два с наибольшей прочностью, а не любые два). Строительный контроль не сможет сопоставить результат с ГОСТ 18105.
Игнорирование геометрии граней. Неплоскостность 0,15 мм на кубе 150 мм кажется мелочью, но ведёт к разрушению по схемам 4, 5, 11 приложения Е — прочность занижается, объект получает ложное «несоответствие классу».
Повторное использование повреждённых кубов с площадки. Кубы, повреждённые при доставке (п. 4.3.4 — защита от повреждений), нельзя «спасти» шлифовкой окола >10 мм — такой образец подлежит замене, а не испытанию.
Да, если оба параметра не превышают пороги п. 6.2 (10 мм по диаметру и 5 мм по глубине). Пограничные случаи измеряют штангенциркулем и фиксируют в журнале.
По п. 8.4: при отбраковке дефектных образцов прочность серии определяют по всем оставшимся, если их не менее двух. Для стандартной серии из трёх «хороших» кубов это среднее двух оставшихся (оба), а не правило «два наибольших из трёх».
П. 4.3.4 требует защищать образцы от повреждений при перевозке. Если скол появился до передачи в лабораторию — образец бракуют по п. 6.2; ответственность за упаковку и транспорт несёт сторона, которая нарушила условия доставки (прочность к началу перевозки — не менее 2,0 МПа, п. 4.3.4).
До пресса (п. 6.2) — видимые дефекты изготовления и геометрии: образец не нагружают. После пресса (п. 7.1.6, 7.2.4) — внутренние дефекты структуры и неудовлетворительная схема разрушения: нагрузку приложили, но результат не включают в среднюю.
Норматив не требует присутствия заказчика, но инженер ПТО вправе запросить копию журнала осмотра (приложение В) и фото отбракованных образцов до уничтожения — это стандартная практика входного контроля испытательной документации.
Оговорка
Статья опирается на ГОСТ 10180-2012 из каталога LABGO. Требования проектной документации, договора с лабораторией и ГОСТ 18105-2018 к оценке прочности — отдельно. СП 70.13330 в тексте не цитируется: полный парсинг в каталоге не завершён.
