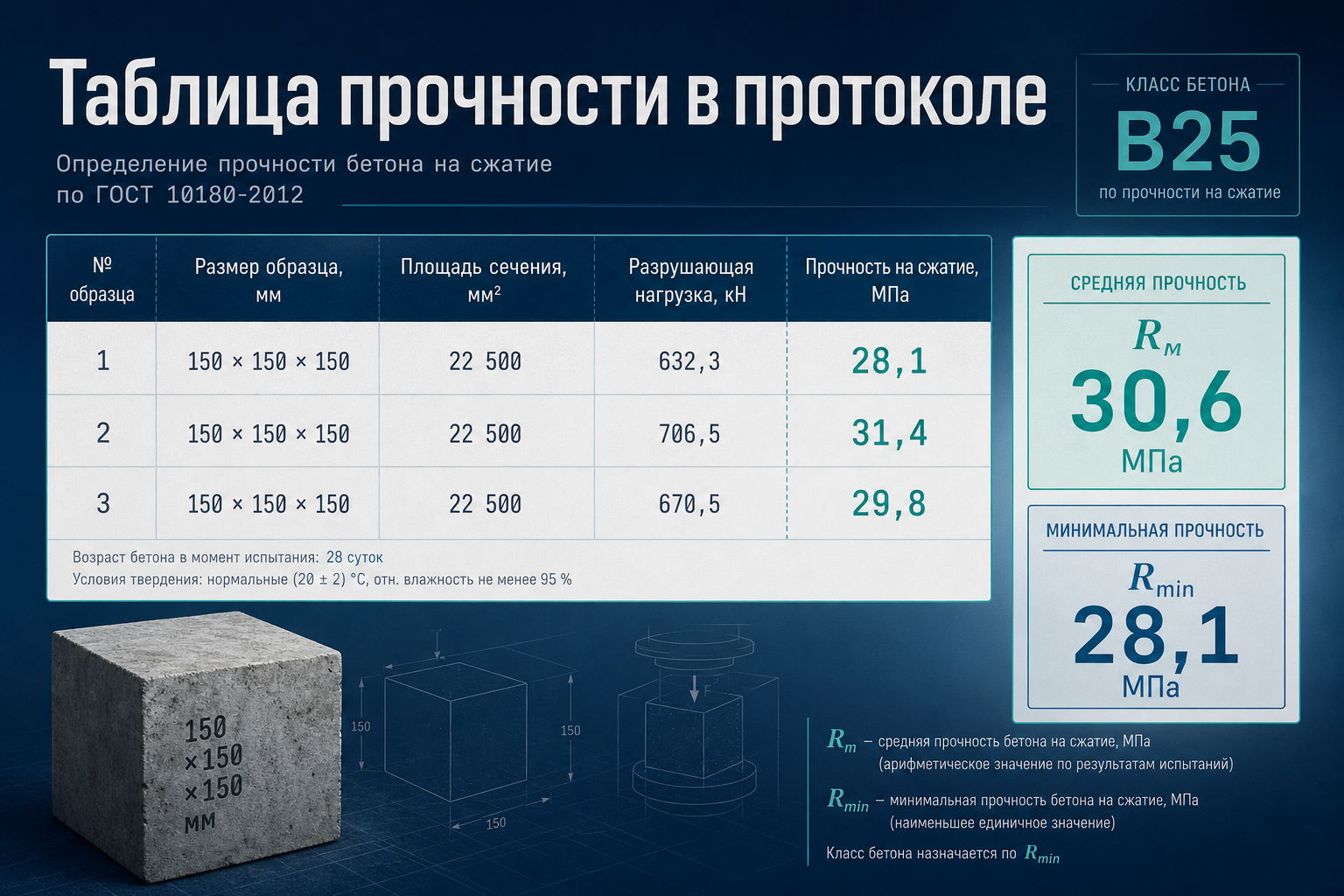

Протокол № 1847/25: класс B25, возраст 28 сут, в таблице три куба — 28,1; 31,4; 29,8 МПа, Rm = 30,6 МПа, Rmin = 28,1 МПа, внизу — «партия соответствует требованиям проекта». Подрядчик кладёт PDF к акту на фундаментную плиту. Инженер ПТО не пересчитывает пресс — но должен понять, что именно заявила лаборатория и с чем это сопоставить в проекте и паспорте смеси.
Обязательные поля по 17025 — №72. Пересчёт α и формулы (11)–(12) — №56. Здесь — чтение протокола бетона: смысл цифр и формулировок в типовом отчёте ИЛ (кластер I, №76 — финал).
Для кого эта статья
Материал для инженеров ПТО и технадзора, которые принимают протоколы прочности бетона по кубам (ГОСТ 10180) и связывают их с актами, паспортами смеси и реестром ИД. Статья не заменяет решение проектировщика при несоответствии и не учит оформлять протокол в ИЛ.
B25 в шапке — проектный или заявленный класс бетона по прочности на сжатие, к которому отнесена серия. Это не автоматически «плита B25 набрала класс» — пока в заключении не указан фактический класс Bф по 18105.
Типичная путаница: протокол B25, 7 сут с Rm = 18 МПа и подписью «норма». На 7 сутне сравнивают с полнымBнорm для 28 сут — смотрят график отпуска / ППР или отдельное требование. ПТО фиксирует: какой возраст в протоколе и какое требование в проекте на этот возраст.
Rm (или Rсер) — среднее по правилам п. 8.4 10180: обычно два наибольших из трёх (если третье не отбраковано отдельно). Это главная цифра для сравнения с RT по формуле (11) 18105.
Читать так: «Лаборатория заявляет: средняя прочность серии = 30,6 МПа при B25 и 28 сут».
Rmin — наименьшееRi среди кубов, вошедших в оценку серии. По формуле (12) 18105 должно выполняться:
Rmin ≥ Bнорm
где Bнорm — нормируемая прочность класса (для B25 — 25 МПа при базовом возрасте). ПТО сначала находит Rmin в таблице, потом — строку Bнорm в заключении или считает по классу.
В протоколе
Действие ПТО
Rminне выделен
Взять минимум из колонки R по неотбракованным кубам
Rm ≥ 25, но Rmin = 22
Средняя «прошла» — партия может не пройти (12) — №56
Только Rm, нет построчных Ri
Замечание: нет прослеживаемости расчёта — №72п. 7.8.5
ИЛ считает выполнены условия 18105 для данной серии
Проверить возраст и Bнорm
«Фактический класс Bф = 25»
Присвоен класс по п. 6.5
Bф может быть ниже заявленного B при другом возрасте
«Результаты переданы без оценки соответствия»
ИЛ только испытала — не принимает партию
ПТО / проектировщик сами применяют 18105
«Соответствует проекту» без номера раздела
Размыто
Запросить привязку к листу ПД
Протокол не заменяетакт освидетельствования: акт фиксирует факт работ, протокол — результат испытания образцов. Приёмка партии по 18105 — отдельное решение (часто на ПТО с проектом).
Пример чтения:B25, 28 сут, Rm = 30,6, Rmin = 28,1, Bф = 25 — серия набрала класс не ниже заявленного; запас по средней есть, минимальный куб выше25 МПа.
Пример риска:Rm = 27,2, Rmin = 23,8 при B25 — формально средняя близка к норме, но (12)не выполнен → алгоритм при несоответствии №68.
Только если конструкция в акте = объект в протоколе, даты сходятся, возрастсогласован с ППР / проектом. Протокол — не единственный документ в комплекте (АОСР №58).
Завод — часто паспорт + протокол назаводских кубах. Монолит — выездной отбор, другая серия. Цифры могут различаться — это нормально, если не путают документы в ИД.
