    Приёмка монолитной плиты перекрытия — чеклист инженера ПТО

    Плита П-4, этаж +5, B25, площадь захватки 186 м². Подрядчик сдал пакет: акт скрытых работ, протокол кубов R28, исполнительная схема. ПТО вернул на доработку: нет записи Bф в журнале бетонных работ, на плите — два участка НК вместо трёх, в акте распалубки — дата «по календарю» без № протокола R7.

    СП 70.13330.2012 (разд. 5.18): плита перекрытия — плоская конструкция с отдельными нормами геометрии, НК и журнала. Здесь — чеклист инженера ПТО от арматуры до акта ответственных конструкций (финал кластера J, №90).

    Для кого эта статья

    Материал для инженеров ПТО и технадзора, которые принимают монолитную плиту перекрытия по захватке. Не заменяет общий обзор приёмки монолита и не учит лаборанта НК — см. выбор метода НК.

    Кубы ≠ приёмка плиты

    Протокол кубов с площадки не закрывает приёмку монолита без Bф по конструкции (п. 5.18.14–5.18.15). ПТО сверяет оба контура: смесь и плита.

    Чем эта статья не дублирует другие материалы🔗

    МатериалФокусЭта статья №90
    Приёмка монолита — обзорВесь монолит, технадзорТолько плита перекрытия
    Распалубка №78Момент снятия щитовПлита в цепочке приёмки
    Чтение протокола №76Поля Rm, BСвязка протокола с Bф плиты
    Приёмка по 18105Схемы В/Г, формула (17)Чеклист документов ПТО
    R7 №85Методика лаборантаКритерий распалубки плиты
    Массивная плита №89Журнал t, Mп < 3Финальная приёмка по Bф

    Этапы приёмки плиты — обзор🔗

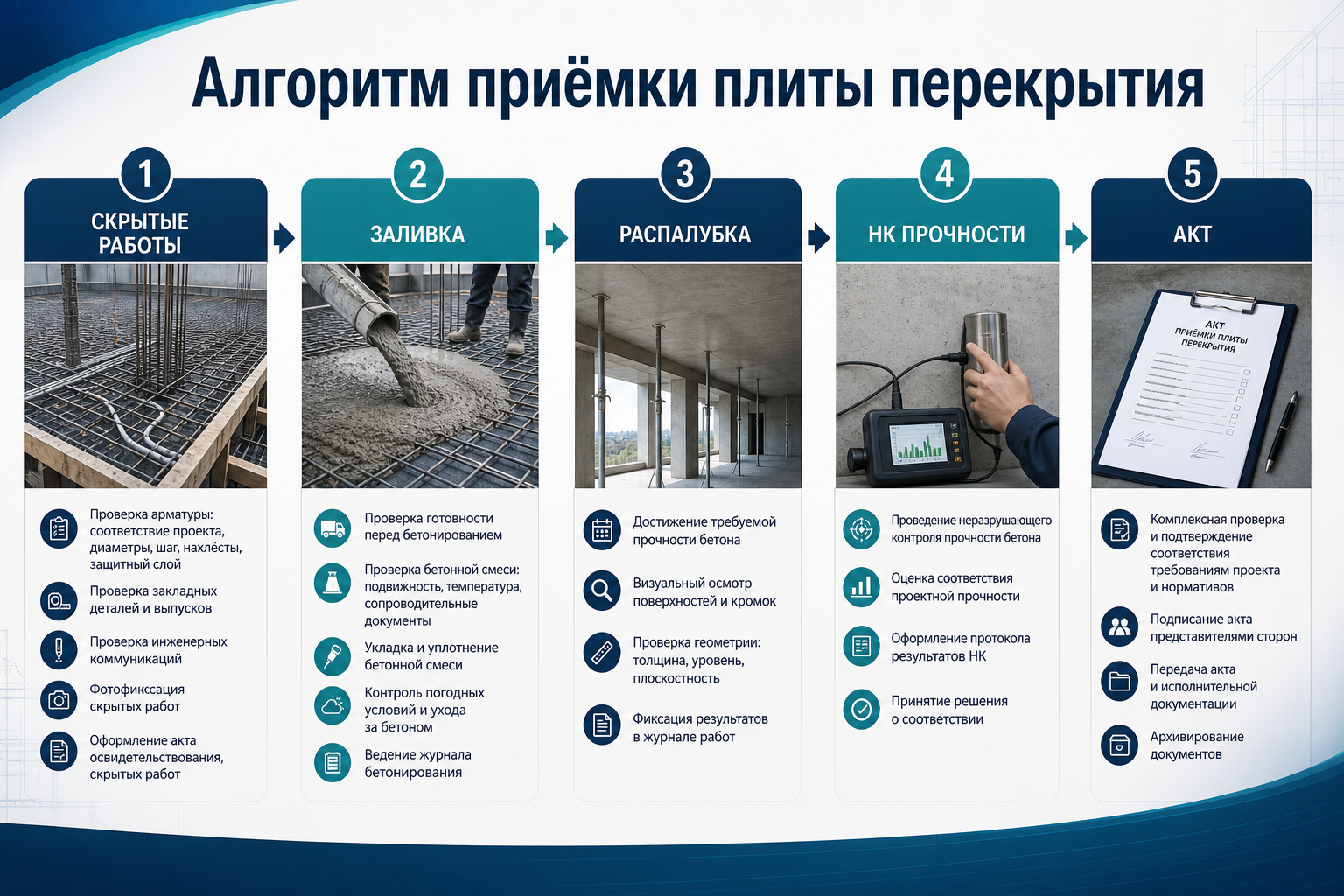

    Алгоритм приёмки монолитной плиты перекрытия

    ЭтапКогдаКлючевой документПункт СП 70
    1. До заливкиАрматура в опалубкеАкт скрытых работ3.5, 5.18.2
    2. УкладкаБетонированиеЖурнал бетонных работ5.5.3, табл. 5.2
    3. РаспалубкаПромежуточный возрастПротокол R7 + наряд5.4.2, №78
    4. Проектный возраст28 сут (или по ППР)Протокол НК, Bф5.18.8, 5.18.14
    5. ГеометрияПосле распалубкиИсполнительная схема5.18.3, табл. 5.12
    6. ФиналПакет ИДАкт ответственных конструкций5.18.2

    Этап 1: до заливки — скрытые работы🔗

    П. 5.18.2: приёмка оформляется актом скрытых работ и актом ответственных конструкций.

    Чеклист ПТО до бетона🔗

    • Арматура по спецификации КЖ, шаг, диаметры, защитный слой
    • Закладные, выпуски, трубопроводы — на схеме
    • Опалубка: жёсткость, масло **/ ** разделитель по ППР
    • Акт скрытых работ подписан до подачи миксера
    • В заявке ИЛ указана захватка П-4, класс B25, схема контроля 18105

    Без акта скрытых работ заливку фиксируют, но приёмку плиты не закрывают.

    Этап 2: укладка — операционный контроль🔗

    П. 5.5.3: операционный контроль — соответствие укладки и твердения ППР.

    Табл. 5.2 — что проверить на плите🔗

    ПараметрНорма для перекрытийКонтроль
    Высота свободного сброса≤ 1,0 м2 раза в смену, журнал
    Толщина слоя при вибрированииПо типу вибратора (п. 3 табл. 5.2)Журнал
    Перекрытие поверхностных вибраторов100 ммП. 5.3.10

    Чеклист в журнале бетонных работ🔗

    • Дата, время, марка/класс, объём м³
    • Паспорт смеси 7473 с партией
    • Температура смеси (зима **/ ** жара — №77, №89)
    • Способ уплотнения (глубинный **/ ** поверхностный вибратор)
    • Отметка о превышении высоты сброса >1 м — если было

    Этап 3: распалубка плиты🔗

    П. 5.17.9: промежуточные опоры в пролёте могут снижать распалубочную прочность — только по ППР с согласованием проекта.

    Проверка ПТОИсточник
    Порог прочности для снятия щитовЛист ППР
    Протокол промежуточного возрастаИЛ, №85
    Ходьба по плите ≥2,5 МПаП. 5.4.3
    Зима: Δt периферия — воздухТабл. 5.7, п. 8, №78
    Запись в журнале с № протоколаИД

    Календарные «7 сут — снимаем» без протокола — основание для отказа.

    Этап 4: прочность в проектном возрасте🔗

    П. 5.18.5–5.18.8: приёмка плиты — комплекс НК и/или образцов из конструкции.

    Нормы для плоских конструкций (перекрытие)🔗

    ТребованиеНормаПункт
    Промежуточный возраст (НК)≥1 плита вида «перекрытие» на партию5.18.7
    Проектный возраст (НК)Сплошной контроль всех плит партии5.18.8
    Участков на захватку≥3 на каждую захватку5.18.8
    Участков в партии (однородность)≥20 суммарно5.18.9
    Условие приёмкиBф ≥ Bнорm в каждой плите5.18.14
    Запись BфВ журнале бетонных работ5.18.15

    Пример: захватка 186 м², три участка НК — минимум по 5.18.8. Два участка — формальный пробел, даже если Rm кубов высокий.

    Что смотреть в протоколе НК🔗

    • Метод 22690 **/ ** 17624 с градуировкой на объекте
    • Возраст = проектный по ППР
    • Bф рассчитан по схеме из ППР (формула 8.4 18105)
    • Bф ≥ Bнорm (для B25 → 25,0 МПа, не «B25 = 32,5»)
    • Номер захватки совпадает с журналом

    Подробнее про Bф — приёмка монолита по 18105, чтение протокола №76.

    Этап 5: геометрия и поверхность🔗

    П. 5.18.3, табл. 5.12:

    ПараметрНорма для плитКонтроль
    Толщина h (напр. 200 мм)+6 **/ ** −3 мм≥1 измерение на 100 м²
    Толщина h = 400 мм+11 **/ ** −9 ммТо же
    Отклонение от проектной отметкиПо табл. 5.12 п. 4Исполнительная схема

    П. 5.18.4: визуально каждую плиту — трещины, раковины, сколы, обнажение арматуры.

    П. 5.18.16–5.18.20: нет обнажения рабочей арматуры (кроме выпусков по чертежу); трещины — в пределах проекта.

    Пакет документов на подпись🔗

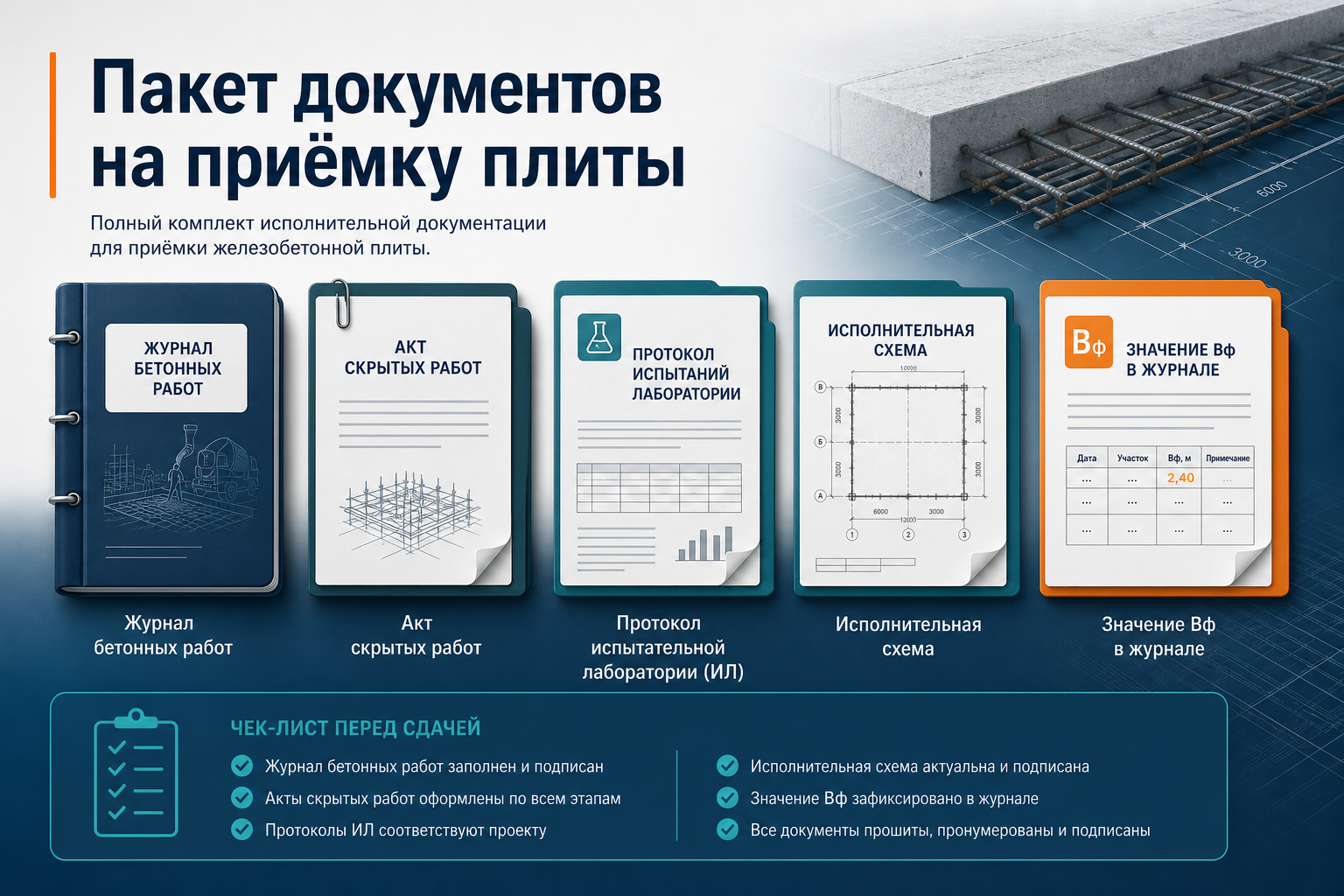

    Пакет документов для приёмки плиты перекрытия

    Итоговый чеклист ПТО🔗

    • Акт скрытых работ (арматура плиты П-4)
    • Журнал бетонных работ: объём, паспорт, Bф по 5.18.15
    • Протокол входного контроля смеси (5.5.2)
    • Протокол R7 (распалубка) + запись в журнале
    • Протокол НК проектного возраста: ≥3 участка, Bф ≥ Bнорm
    • Исполнительная схема толщины и отметок
    • Акт освидетельствования ответственных конструкций (5.18.2)
    • Фото дефектов (если есть) с ведомостью устранения
    ПробелРиск
    Нет Bф в журналеОтказ технадзора по 5.18.15
    <3 участков НКНесоответствие 5.18.8
    Только кубы, нет НК плитыBф конструкции не доказан
    Распалубка без протоколаПретензии к трещинам, прогибу

    Где помогает цифровой инженер ПТО LABGO🔗

    Плита теряется между журналом, протоколом кубов и отчётом НК с другой захваткой.

    Цифровой инженер ПТО на labgo.ai:

    • сверяет Bф протокола с строкой журнала по № захватки;
    • считает число участков НК vs 5.18.8;
    • флагирует распалубку без R7;
    • напоминает пороги табл. 5.12 по толщине плиты.

    Он не подписывает акт и не заменяет геодезию.

    Частые вопросы (FAQ)🔗

    Достаточно ли кубов с площадки для приёмки плиты?🔗

    Только если проект и ППР предусматривают контроль по образцам из конструкции (п. 5.18.10–5.18.12). Иначе — НК + Bф по 18105.

    Сколько участков НК на плиту 200 м²?🔗

    Минимум 3 на захватку (п. 5.18.8). Для статистики однородности партии — ≥20 участков суммарно (п. 5.18.9).

    Когда подписывать акт ответственных конструкций?🔗

    После закрытия п. 5.18.1: прочность, геометрия, поверхность, Bф в журнале. Часто — после 28 сут и протокола НК.

    Нужна ли марка W для плиты перекрытия?🔗

    Только если нормирована в проекте (подвалы, техэтажи с влагой). См. марка W №88.

    Что дальше после кластера J?🔗

    Кластер K — заявки в лаборатории через агрегатор: №91 для ИЛ, заказ испытаний бетона для ПТО, заказ НК монолита №96 по п. 5.18.8.

    Карта кластера J — финал🔗

    №ТемаАудитория
    77Зимнее бетонированиеЛаб
    78Распалубочная прочностьПТО
    79Зрелость бетонаЛаб
    80Водоцементное отношение В/ЦПТО
    81Отбор проб на площадкеЛаб
    82Переотбор при несоответствииПТО
    83Влажность и температура образцаЛаб
    84Расхождение паспорт vs протоколПТО
    85Контроль R7Лаб
    86Подтверждение кернамиПТО
    87Прочность на изгибЛаб
    88Марка WПТО
    89Массивный бетонЛаб
    90 (эта статья)Приёмка плиты перекрытияПТО

    Связанные материалы🔗

    • СП 70.13330.2012 — полный текст
    • ГОСТ 18105-2018 — полный текст
    • Приёмка монолита — обзор
    • Распалубочная прочность №78
    • Чтение протокола №76
    • Реестр ИД перед сдачей №74
    • Алгоритм при несоответствии №68
    • Заявки для лаборатории №91 — старт кластера K
    • Заказ НК монолита №96 — кластер K

    Статья подготовлена командой LABGO.AI. Плита перекрытия — п. 5.18.2–5.18.15, табл. 5.2 и 5.12 СП 70.13330.2012; Bф — п. 8.5.2 ГОСТ 18105-2018. Кластер J №90 — финал кластера J.
