Комплект исполнительной документации на металлоконструкции
Каркас этажа смонтирован, сварщики сдали журнал, геодезист — схему колонн. На приёмке технадзор спрашивает: где акт ВИК на 100% монтажных швов, протокол УЗК и журнал антикоррозионной защиты сварных соединений. АООК на К-1 подписан, но в п. 5 — только паспорт на профиль, без НК.

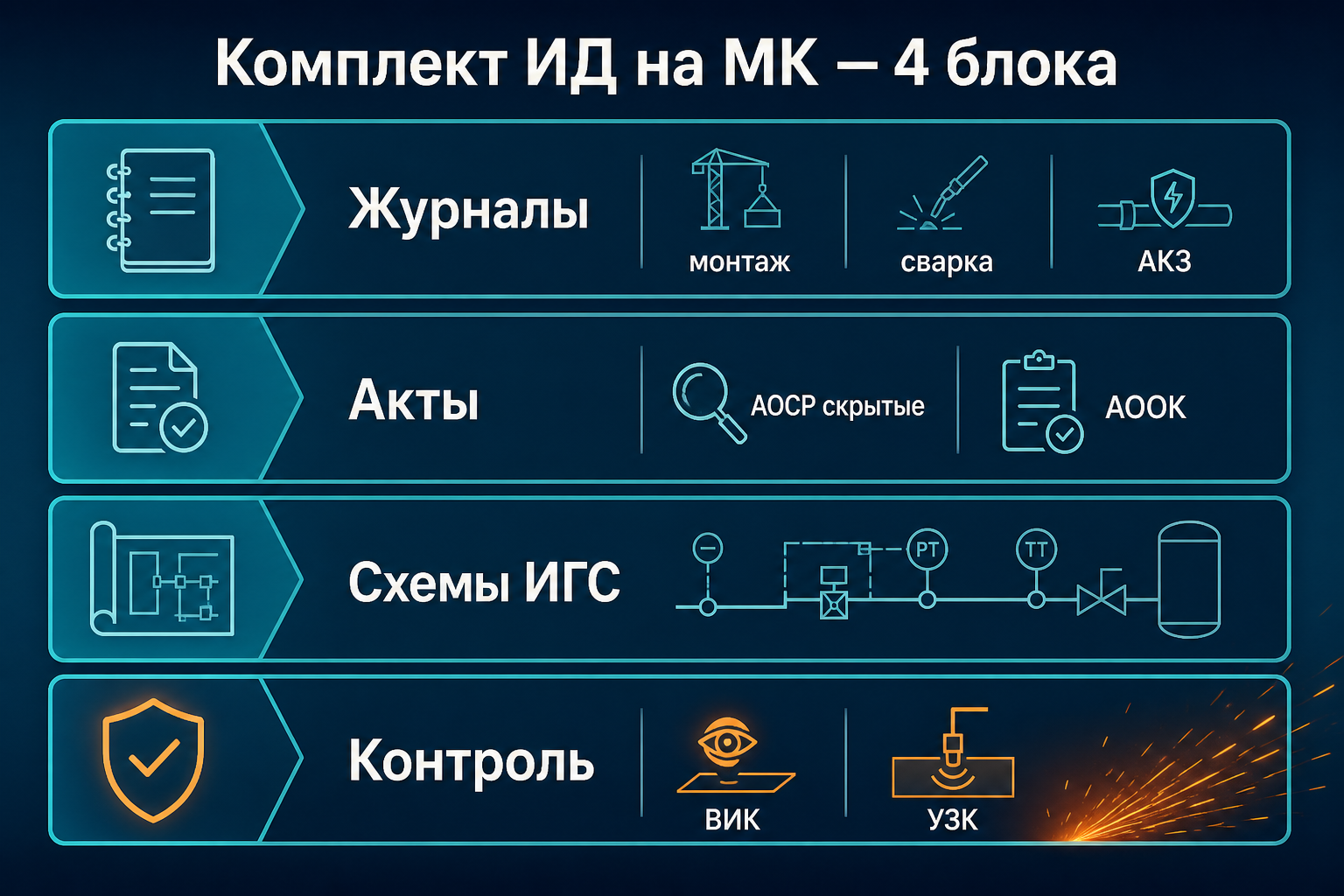

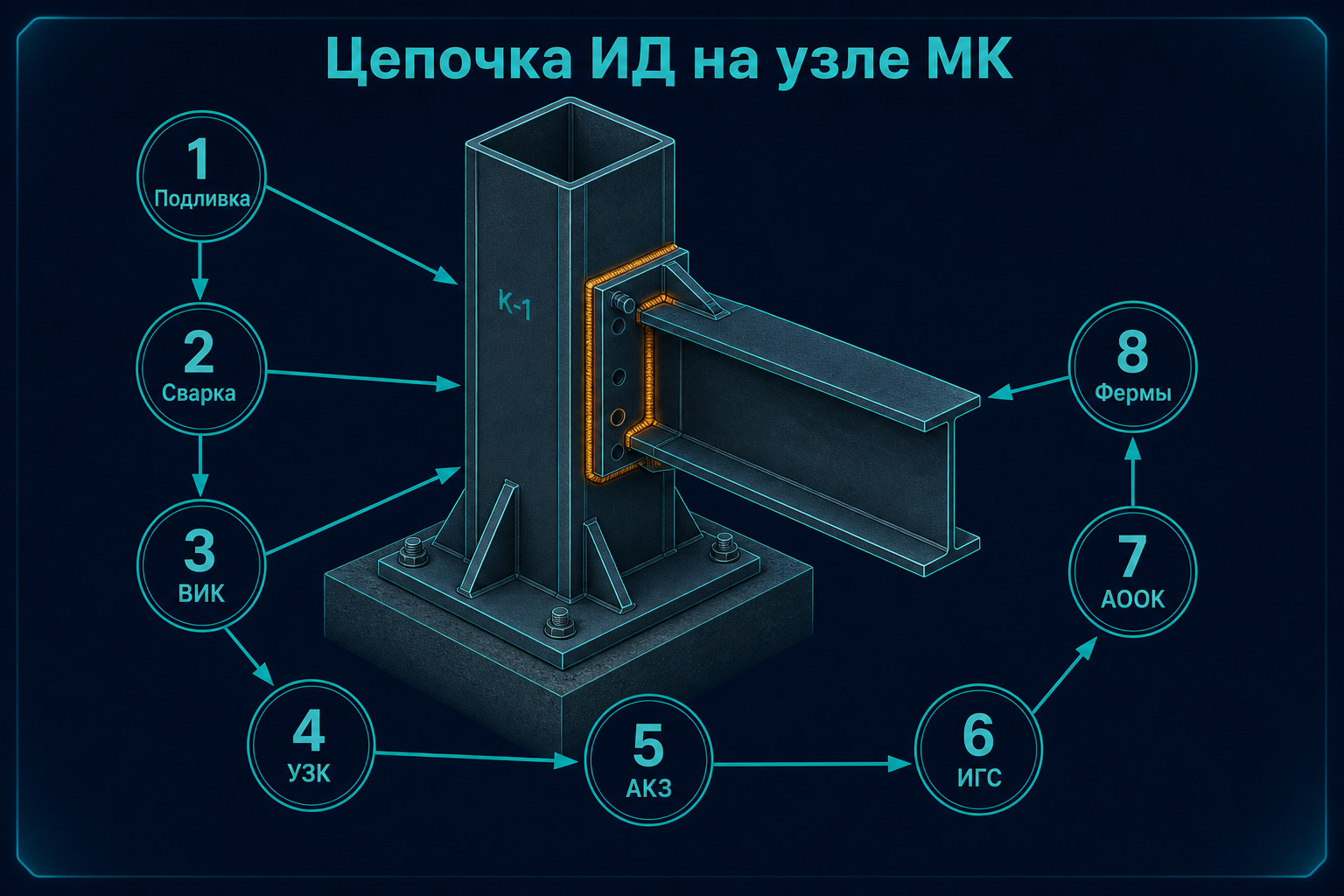

Коротко. Комплект ИД на металлоконструкции (МК) строят по утверждённому перечню заказчика (344/пр): журналы монтажа и сварки, АООК на МК, ИГС колонн/ферм с отклонениями, акт ВИК и протоколы неразрушающего контроля монтажных швов, документы на материалы. Отдельный АОСР на монтаж МК не обязателен — достаточно АООК, но скрытые этапы (подливка, АКЗ швов, грунтовка) оформляют АОСР.
Сварка → журнал сварочных работ; болты с натяжением → журнал болтов + тарировка ключей
Заводские vs монтажные швы
Журнал сварки — только монтажные (на площадке)
Стратегия АООК
На колонны этажа, на захватку или на весь каркас + ведомость МК
Покрытия
Грунтовка, окраска, огнезащита — отдельные АОСР и испытания
КМ и КМД — рабочая документация: маркировка элементов, узлы, обозначения швов. ПТО сверяет ведомость МК в приложении к АООК с паспортами и марками по КМ.
ОЖР, журнал монтажа строительных конструкций, журнал сварочных работ (при сварке), журнал АКЗ сварных соединений, журнал антикоррозионных работ, журнал болтов с натяжением, журнал тарировки ключей, ЖВК
9
Геодезия
Акт разбивки осей ОКС
10
АОСР
Подливка под базы колонн, АКЗ швов, подготовка под окраску, грунтовка, болты ВПБ, окраска, огнезащита (по перечню); АОСР на монтаж МК — необязателен
11
АООК
На колонны, фермы, балки, ригели или каркас целиком
Акт ВИК — 100% длины монтажных швов; протоколы УЗК/РК/МПД/ПВК по объёму из проекта
15–16
Покрытия
Акт приёмки защитного покрытия, протокол испытаний огнезащиты
17
Качество
Паспорта, сертификаты на металл, электроды, краски, огнезащиту
СП 70 (табл. 5.12, пояснения к рис. 5.19): отметки опор колонн ±5 мм, смещение осей ±5 мм, отклонение от вертикали в верхнем сечении до ±20 мм (зависит от высоты) — фиксируют в ИГС.
На объекте с десятками сварных узлов удобнее вести реестр швов и сразу сверять номера из журнала с актом ВИК и протоколами НК — так ИИ-ассистент для инженера ПТО подсвечивает «шов в журнале без УЗК» до выхода на приёмку.
Необязательна по умолчанию — «по требованию» перечня. На крупном каркасе обычно достаточно журнала + ВИК/НК; на мелких конструкциях (тумбы, лестницы) часто требуют рис. 5.21.
