Комплект исполнительной документации на монолитное перекрытие

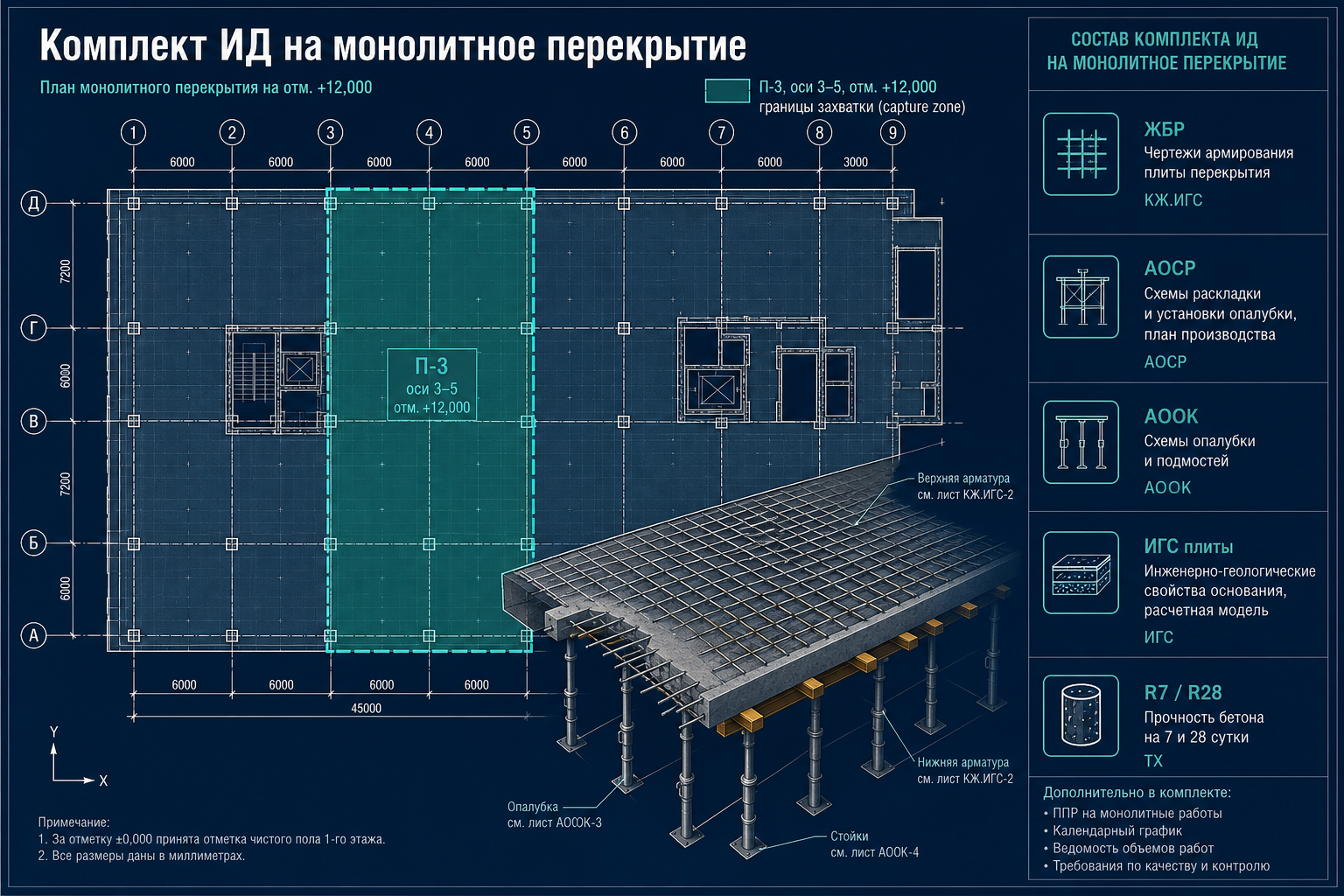

Плита П-3 оси 3–5 / отм. +12,000 залита. АОСР на бетонирование датирован днём заливки, в журнале бетонных работ — три плиты одной строкой, ИГС без термовкладышей и отверстий из КЖ. Технадзор на приёмке этажа возвращает комплект — хотя «всё подписано».

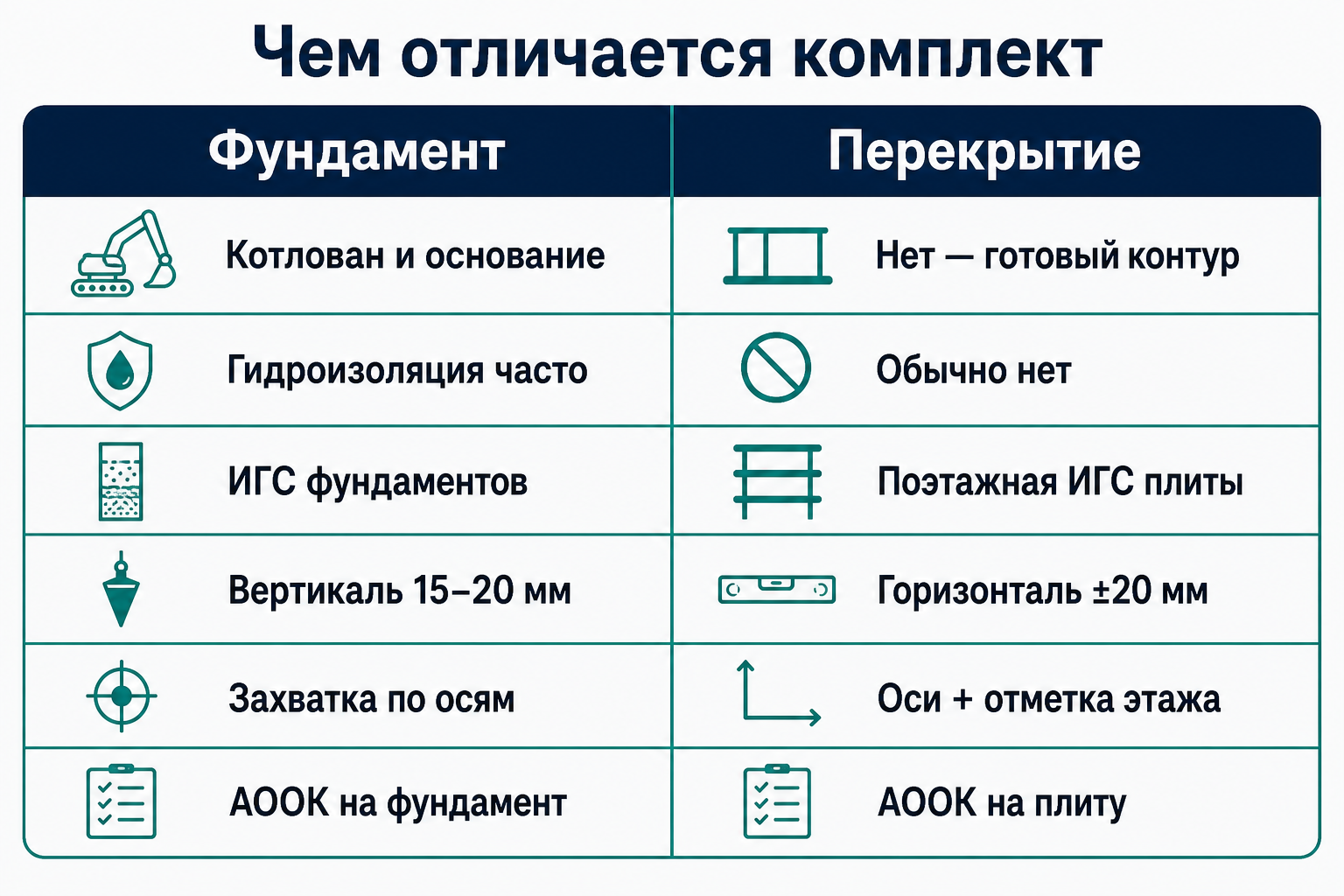

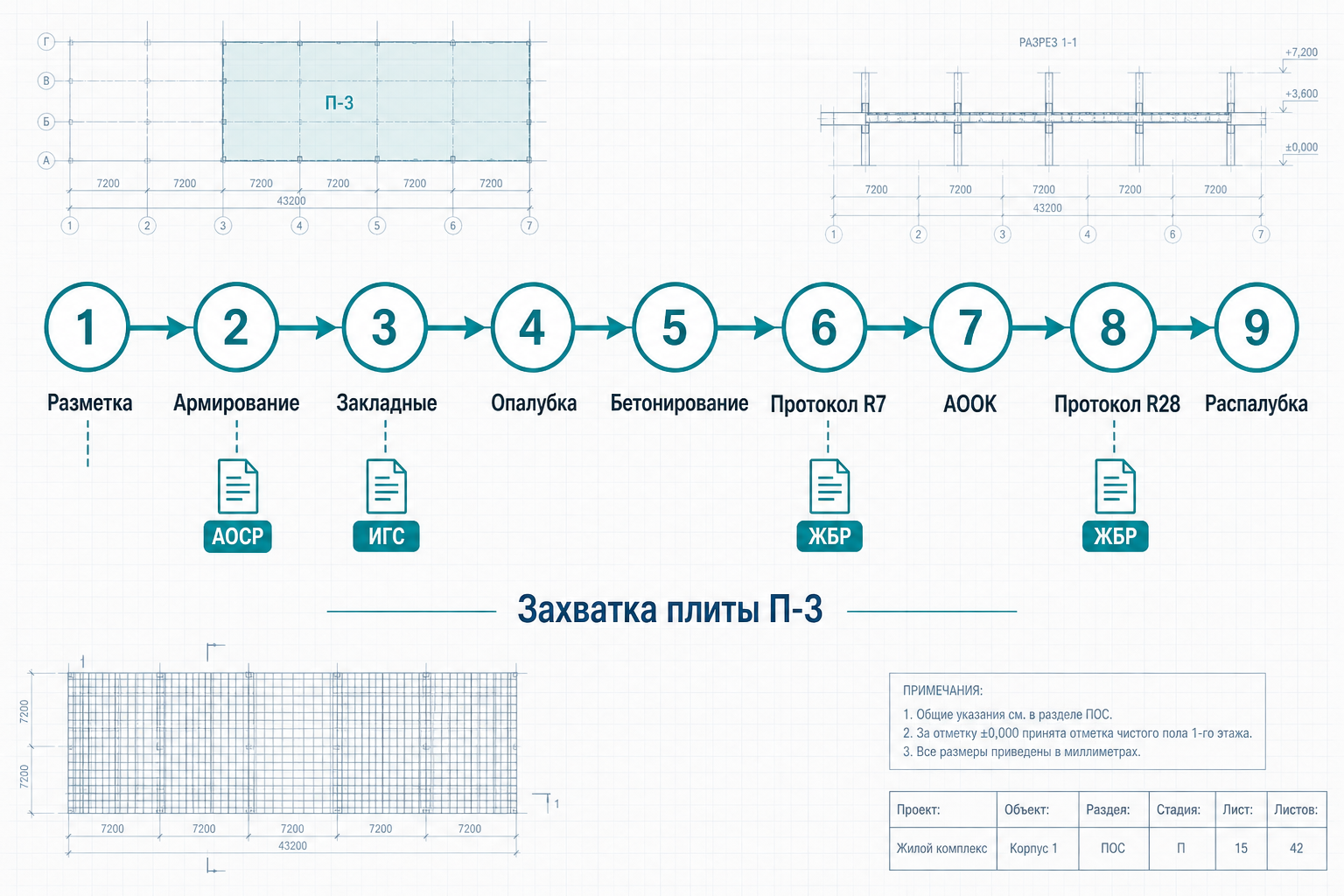

Коротко. Комплект ИД на монолитное перекрытие строят по утверждённому перечню (344/пр) и: журналы, цепочка АОСР (армирование → бетонирование), АООК на плиту, поэтажная ИГС планово-высотного положения с термовкладышами и техотверстиями (51872), протоколы R7/R28. ПТО ведёт комплект по захватке и этажу, не объединяя плиты в журнале.
дата АОСР на бетонирование — не раньше протокола R7 (≈ 7 суток). Заливка 29.06 → протокол 06.07 → акт 06.07.
18105 (п. 8.1.3): в АОСР можно объединить однотипные конструкции одного этажа (яруса) — один класс B, одна технология, заливка ≤ 7 суток. В журнале бетонных работ объединять нельзя (СП 435, п. 15.4).
СП 70 (табл. 5.11, п. 10–11): распалубка перекрытия с опорами в пролёте — минимальная прочность и схема опор в ППР, согласование с проектом. ПТО фиксирует ссылку на ППР в журнале или акте.
Было: инженер сверяет ведомость элементов КЖ с папкой «Этаж 2» вручную. В умном рабочем месте ПТО карта комплекта по марке П-3 и осям показывает пробелы (нет R7, нет ИГС) до сдачи этажа — с автопроверкой хронологии.
