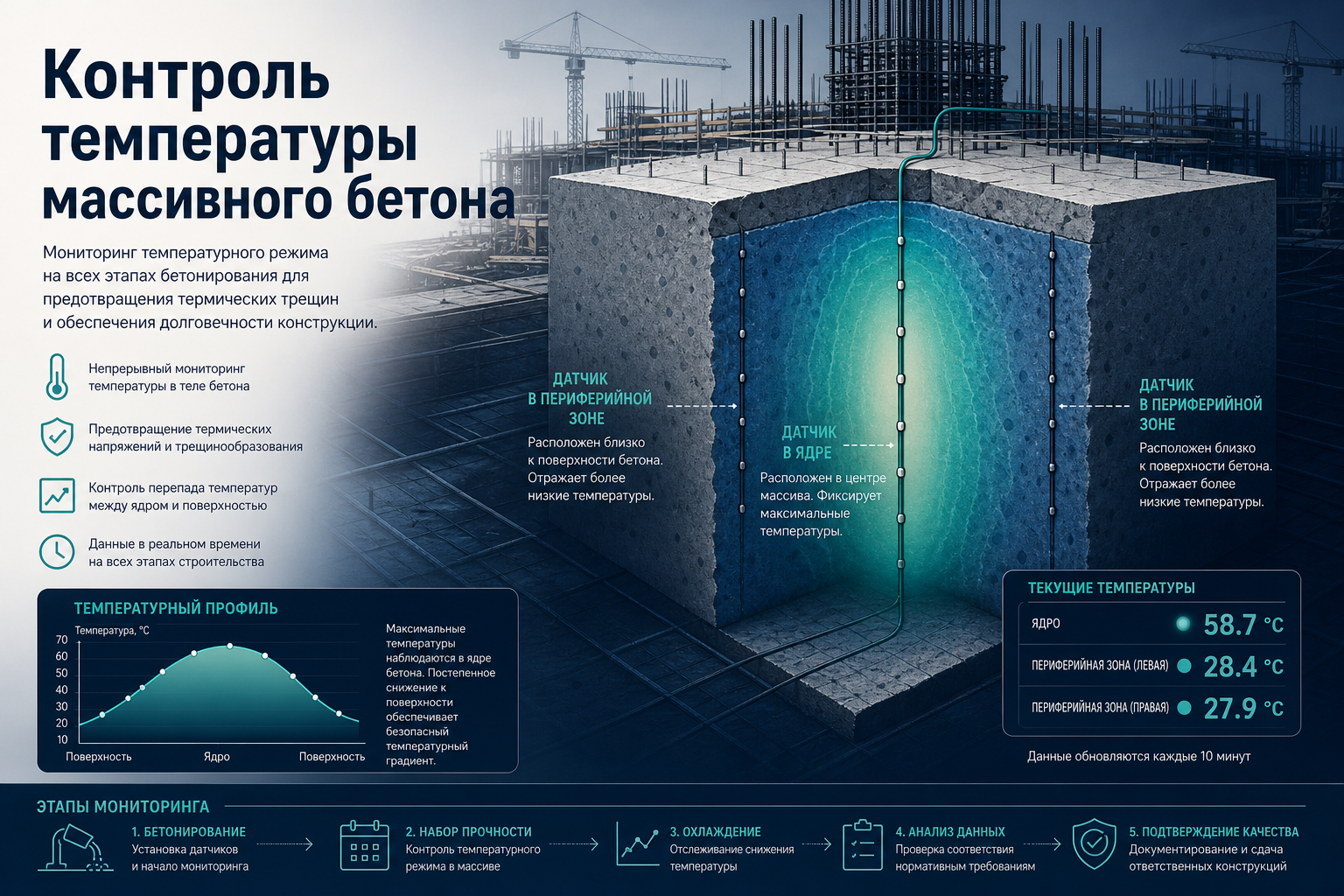

Контроль бетона массивных конструкций: температурный режим

Для лаборанта ИЛ на массивных фундаментах и плитах: модуль поверхности менее 3, экзотермия, точки термопар по СП 70, журнал температур, градиент ядро — периферия и связка с кубами по п. 8.2.4 ГОСТ 18105.

Евгений СтроцкийИнженер ПТО, LABGO2 июля 2026 г.18 мин чтения

Поделиться статьей

Статья оказалась полезной? Поделитесь с коллегами

Готовы начать испытания?

Получите профессиональные результаты уже сегодня

Рекомендуемые статьи

Другие статьи, которые могут вас заинтересовать

Зрелость бетона: температурно-прочностной метод контроля
Статья
Зрелость бетонаMaturity

Зрелость бетона: температурно-прочностной метод контроля

Для лаборанта ИЛ: индекс зрелости по журналу температур, калибровочная кривая по эталонным кубам, прогноз прочности без ожидания 7 сут — когда ППР предусматривает maturity вместо одних кубов.

1 авг. 2026 г.
18 мин
Зимнее бетонирование: контроль температуры и набора прочности
Статья
Зимнее бетонированиеГОСТ 10181

Зимнее бетонирование: контроль температуры и набора прочности

Для лаборанта и ИЛ на зимней площадке: температура смеси по 10181, точки измерения по СП 70, журнал температур, твердение кубов по ППР (8.2.4) и промежуточный контроль R7 — без подбора ИЛ и без метода зрелости.

30 июл. 2026 г.
17 мин
Журнал бетонных работ по СП 70: что вносит лаборатория
Статья
СП 70.13330Журнал бетонных работ

Журнал бетонных работ по СП 70: что вносит лаборатория

Для лаборанта и начальника ИЛ: какие данные из протоколов попадают в журнал бетонных работ (приложение Ф), п. 5.18.15 о Bф каждой конструкции и связка с таблицами 5.8, 5.11 и ГОСТ 10180/18105/22690.

26 июл. 2026 г.
16 мин

Получайте новые статьи на email

Экспертные материалы о НК и лабораторных исследованиях

Без спама, только полезные материалы

О компании

  • Экспертные статьи
  • О LABGO.AI
  • Обучение
  • Контакты
  • Вакансии
  • FAQ

Для лабораторий

  • ИИ Агент для лабы
  • Авто-создание заказа из E-mail
  • Контекст для ИИ
  • Все отрасли
  • Тарифы
  • Начать бесплатно

Для ПТО

  • ИИ для инженера ПТО
  • Все сценарии
  • Черновик АОСР
  • Комплект АООК
  • АОУСИТО
  • Карта комплекта ИД
  • Реестр ИД
  • НТД для ПТО
  • Регистрация для ПТО

Для заказчиков испытаний

  • ИИ для заказчиков
  • Регистрация заказчика
  • Каталог испытаний
  • Подбор лабораторий
  • Лаборатории

Контакты

  • hi@labgo.ai
LABGO.AI — ИИ для лабораторий

LABGO.AI — ИИ Агент для автоматизации строительных лабораторий. Протоколы за 10 минут вместо 3 часов. Расчеты по ГОСТ с точностью 95%.

© 2026 LABGO.AI™. Все права защищены.

Политика конфиденциальностиПользовательское соглашениеПолитика обработки данных
Главная
Лабы
ИИ
Войти

    Контроль бетона массивных конструкций — температурный режим

    Блок фундамента 3,2 × 2,8 × 1,4 м, B30, укладка +18 °C. Через 36 ч в журнале температур в ядре — +58 °C, на периферии — +31 °C. Подрядчик заказал R7 у ИЛ: кубы твердели в камере (20±2) °C и дали Rm = 22 МПа. ПТО остановил распалубку: протокол не отражает режим массивного бетона, а градиент Δt = 27 °C не сверен с листом ППР.

    СП 70.13330.2012 (п. 5.4.2) требует мер против экзотермии в массивных конструкциях; п. 5.11.17 — журнал t в наиболее и наименее прогреваемых точках; табл. 5.7 — пределы t и скорости нагрева/остывания. Лаборатория связывает журнал с кубами и протоколом (п. 8.2.4 18105) — кластер J, №89.

    Для кого эта статья

    Материал для лаборантов выездной ИЛ, инженеров лаборатории и специалистов по бетону на массивных фундаментах, плитах, стенах толщиной от ~0,8 м. Не заменяет расчёт температурных полей в ППР и не дублирует метод зрелости №79.

    Массивный ≠ обычный монолит

    При модуле поверхности Mп < 3 действуют другие пороги: t смеси при укладке ≤ 25 °C (п. 5.12.2), расчётная t зимой +5 °C к прогнозу (п. 5.11.12). Кубы в камере 20 °C без ссылки на ППР — типовая ошибка.

    С чем не путать🔗

    МатериалФокусЭта статья №89
    Зимнее бетонирование №77Зима, R7, термосМассивность, экзотермия круглый год
    Зрелость №79Индекс M, прогноз RГрадиент t, журнал, лимиты табл. 5.7
    R7 №85Серия кубов 7 сутГде твердят кубы при Mп < 3
    Влажность образца №83t образца перед прессомt в теле конструкции до отбора
    Бетон массивных ГТСKт, четвёртая колонка 18105Температурный режим на площадке
    Распалубка №78Решение ПТОДанные для отчёта о готовности

    Когда конструкция считается массивной🔗

    СП 70, п. 5.11.12: массивные конструкции — с модулем поверхности менее 3 м²/м³. Средняя массивность — от 3 до 6; тонкостенные — свыше 6.

    КатегорияMп, м²/м³ПримерыОсобенность для ИЛ
    Массивная< 3Фундаментные блоки, плиты >0,8 м, стены толстыеЭкзотермия, журнал ядро/периферия
    Средняя3–6Ленточные фундаменты, массивные стеныТермос зимой без +5 °C
    Тонкостенная> 6Перегородки, плиты 200 ммКонтактный обогрев опалубки (п. 5.11.9)

    Модуль поверхности фиксируют в ППР до заливки. Лаборатория запрашивает лист с Mп и схемой термопар в заявке на контроль.

    Экзотермия и обязанности лаборатории🔗

    П. 5.4.2 СП 70: в массивных монолитных конструкциях нужны мероприятия по снижению влияния температурно-влажностных полей напряжений от экзотермии.

    ЗадачаКтоЧто делает ИЛ
    Схема термопарПроектировщик / ППРПроверяет наличие точек «max» и «min» t
    Журнал tПодрядчикСверяет частоту записей с п. 5.11.17
    Кубы с площадкиИЛТвердение по п. 8.2.4 18105 — на укрытии, не в камере без основания
    Протокол R7/R28ИЛУказывает режим твердения образцов и № захватки
    Отчёт о градиентеИЛ (по договору)Δt ядро − периферия, сравнение с ППР

    ИЛ не назначает толщину укрытия и трубки охлаждения — это ППР. ИЛ фиксирует факт t и не допускает противоречия между журналом и протоколом.

    Точки термоконтроля🔗

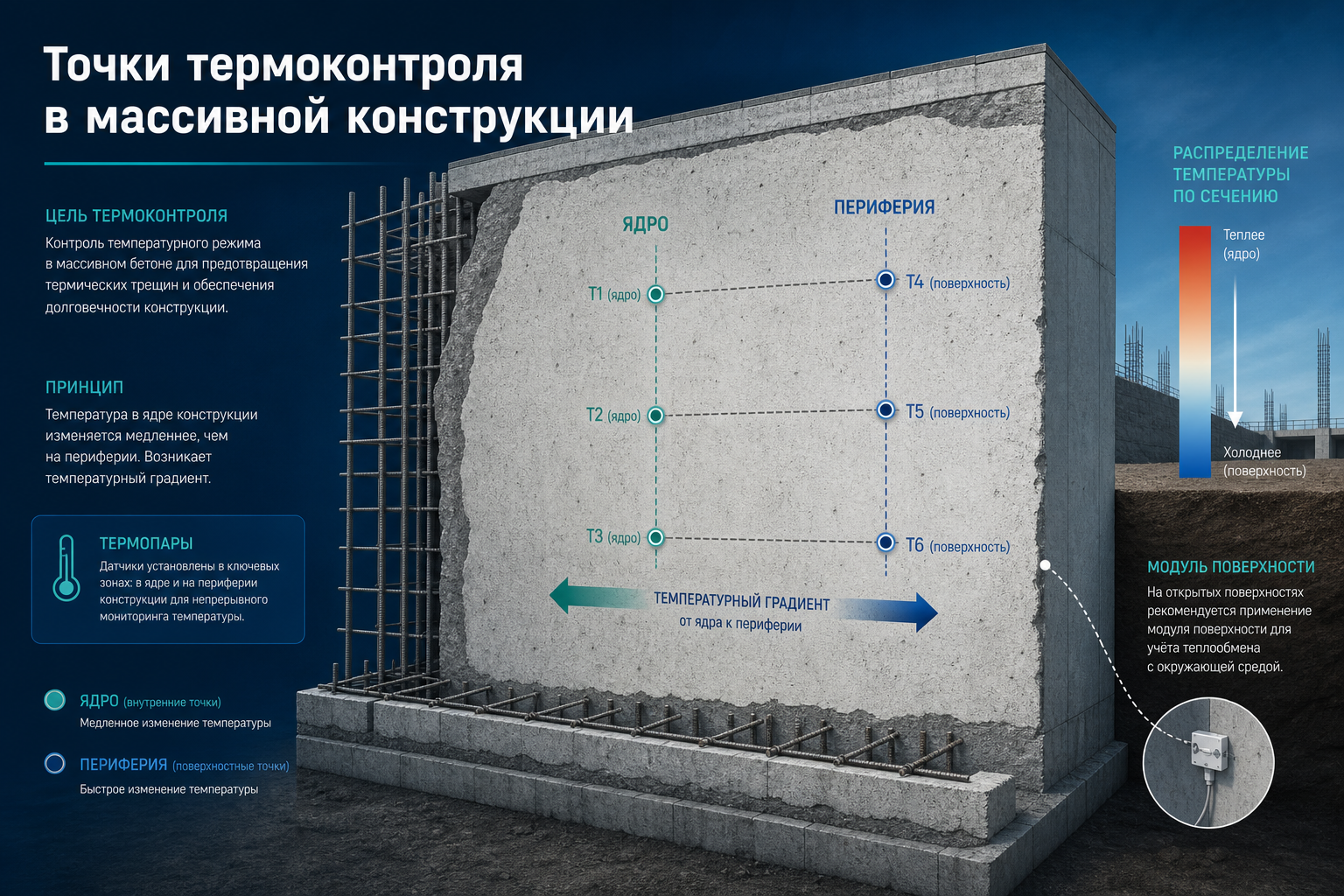

    Схема точек термоконтроля в массивной конструкции

    П. 5.11.17: измерение t — в наиболее и наименее прогреваемых частях конструкции. Число точек — в ППР.

    ТочкаТипичное местоЗачем лаборанту
    TmaxГеометрический центр массива, узел пересечения с арматуройКонтроль предельной t табл. 5.7 п. 5
    TminУгол блока, грань у опалубки, поверхность у воздухаРаспалубка, разность с наружным воздухом табл. 5.7 п. 8
    TукладкаУ миксера или в кубе свежей смесиП. 5.12.2 — ≤25 °C для Mп < 3

    Частота записей (п. 5.11.17):

    • термос — 2 раза в сутки до окончания выдерживания;
    • прогрев — первые 8 ч каждые 2 ч, далее 16 ч каждые 4 ч, остальное ≥3 раз в сутки;
    • электропрогрев — первые 3 ч ежечасно, далее каждые 2 ч.

    Лаборант при приёмке журнала считает пропуски интервалов — основание для замечания ПТО.

    Предельные температуры и скорости🔗

    Температура при укладке и в процессе твердения🔗

    УсловиеНорма СП 70Контроль
    t смеси при укладке, Mп > 3≤ 30 °CП. 5.12.2, журнал бетонных работ
    t смеси при укладке, Mп < 3≤ 25 °CП. 5.12.2
    t в процессе выдерживания, портландцементрасчёт, но ≤ 80 °CТабл. 5.7 п. 5
    t в процессе выдерживания, шлакопортландцементрасчёт, но ≤ 90 °CТабл. 5.7 п. 5

    Скорость нагрева и остывания (табл. 5.7)🔗

    MпМакс. скорость подъёма t, °C/чМакс. скорость остывания, °C/ч
    до 455
    от 5 до 101010
    свыше 101520
    стыки20по расчёту ППР

    Пример (иллюстрация): блок Mп = 2,1. За 2 ч t в ядре выросла с +22 до +34 °C → скорость 6 °C/ч > 5 °C/ч → запись в отчёт ИЛ для ПТО.

    Разность t при распалубке (табл. 5.7, п. 8)🔗

    Для Mп от 2 до 5 разность между наружным слоем бетона и воздухом при распалубке — до 20–40 °C в зависимости от коэффициента армирования. Лаборатория передаёт фактические Tпериферия и t воздуха на момент запроса ПТО.

    Журнал температур: проверка лабораторией🔗

    Журнал температур массивного бетона — чеклист лаборатории

    Чеклист приёмки журнала🔗

    • Ссылка на лист ППР с Mп и схемой термопар
    • Есть колонки Tmax, Tmin, дата, время, ответственный
    • Частота записей соответствует способу выдерживания (п. 5.11.17)
    • Рассчитан градиент Δt = Tmax − Tmin
    • Проверены скорости нагрева/остывания по интервалам 2 ч
    • t укладки ≤ 25 °C (Mп < 3) зафиксирована
    • Нет пропусков смен при прогреве (графы сдачи/приёмки)

    Связка с контрольными кубами🔗

    ГОСТ 18105-2018, п. 8.2.4: образцы, изготовленные у места бетонирования, твердят в условиях, установленных ППР.

    ОшибкаПоследствие
    Кубы в камере 20/95 при термосе плитыRm не сопоставим с монолитом, отказ ПТО
    Кубы на солнце без укрытияЗавышение R7 летом, занижение зимой
    Нет № термопары рядом с кубамиНельзя связать R с журналом t

    Правильно: 2–3 куба на том же укрытии, что и Tmin, с пометкой «калибровочная зона» в журнале образцов — см. твердение 8.2.4.

    Оформление отчёта ИЛ по температурному контролю🔗

    Минимальный пакет (по договору с ПТО):

    Раздел отчётаСодержание
    ОбъектЗахватка, конструкция, Mп, класс B, дата укладки
    ЖурналКопия или выписка с интервалами по п. 5.11.17
    ГрадиентыТаблица Δt, скорости °C/ч, сравнение с табл. 5.7
    ОбразцыРежим твердения, связь с термопарой, протокол R7 / R28
    ЗаключениеСоответствие / несоответствие ППР (без решения о распалубке — это №78)

    Где помогает цифровой инженер лаборатории LABGO🔗

    Массивный бетон ломает цепочку на стыке журнала подрядчика и шаблона протокола «камера 20 °C».

    Цифровой инженер лаборатории на labgo.ai:

    • напоминает пороги табл. 5.7 по Mп из ППР;
    • считает Δt и скорости из выписки журнала;
    • флагирует камеру 20/95 при массивной захватке;
    • связывает № серии кубов с точкой термопары.

    Он не подписывает протокол и не разрешает распалубку.

    Частые вопросы (FAQ)🔗

    Как отличить массивную конструкцию от средней?🔗

    По Mп = S/V из ППР. СП 70 п. 5.11.12: массивные — Mп < 3 м²/м³. Не угадывать «на глаз».

    Нужен ли журнал температур летом?🔗

    П. 5.11.17 — при среднесуточной t воздуха < 5 °C. Летом при массивном бетоне журнал часто всё равно ведут по ППР из-за экзотермии — сверяйте договор и табл. 5.7 п. 5.

    Можно ли применять метод зрелости вместо журнала?🔗

    Метод зрелости — №79, если задан в ППР. Журнал t и градиенты остаются обязательными при массивном бетоне по п. 5.4.2.

    Что делать при превышении 80 °C в ядре?🔗

    Фиксировать в отчёте, уведомить ПТО. Меры охлаждения — по ППР/проекту. ИЛ не останавливает бетонирование самостоятельно.

    Как связать температуру с маркой W?🔗

    W и t режим — разные показатели. Приёмка W — №88. Высокая t ядра может влиять на трещинообразование, но не заменяет испытание 12730.5.

    Что дальше в кластере J?🔗

    №90 — чеклист приёмки монолитной плиты перекрытия для ПТО.

    Карта кластера J🔗

    №ТемаАудитория
    77Зимнее бетонированиеЛаб
    78Распалубочная прочностьПТО
    79Зрелость бетонаЛаб
    80Водоцементное отношение В/ЦПТО
    81Отбор проб на площадкеЛаб
    82Переотбор при несоответствииПТО
    83Влажность и температура образцаЛаб
    84Расхождение паспорт vs протоколПТО
    85Контроль R7Лаб
    86Подтверждение кернамиПТО
    87Прочность на изгибЛаб
    88Марка WПТО
    89 (эта статья)Массивный бетон, температурный режимЛаб
    90Приёмка плитыПТО

    Связанные материалы🔗

    • СП 70.13330.2012 — полный текст
    • ГОСТ 18105-2018 — полный текст
    • Зимнее бетонирование №77
    • Зрелость бетона №79
    • Контроль R7 №85
    • Твердение образцов 8.2.4
    • Распалубочная прочность №78

    Статья подготовлена командой LABGO.AI. Массивные конструкции — п. 5.4.2, 5.11.12, 5.11.17, 5.12.2, табл. 5.7 СП 70.13330.2012; твердение образцов — п. 8.2.4 ГОСТ 18105-2018. Кластер J №89.
