Низкодеформационный метод испытания свай по ГОСТ Р 72171

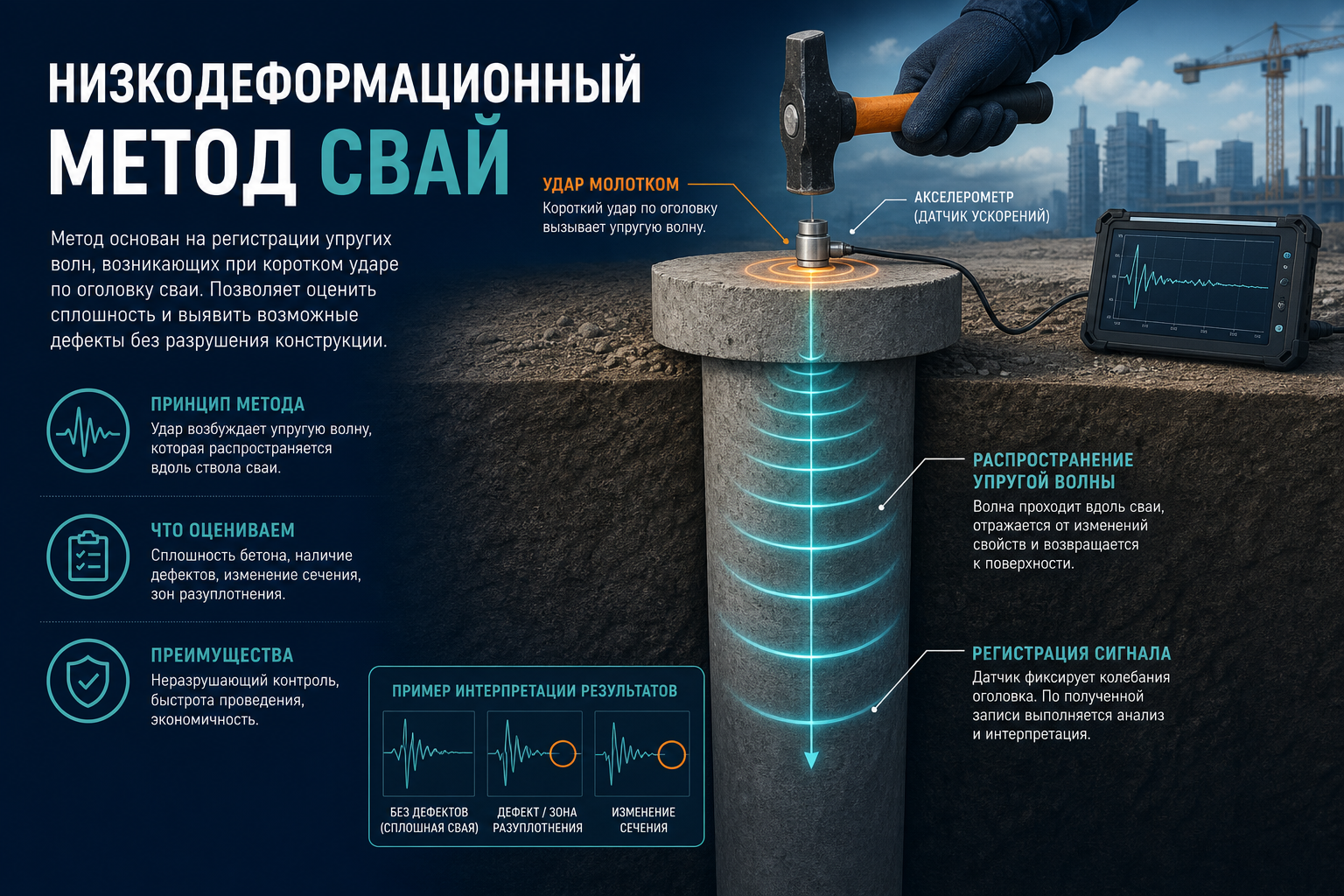

Оператор бьёт по оголовку молотком 0,5 кг — на экране сейсмограмма с отражением от подошвы. Коллега спрашивает: «Это статика?» Нет: энергия удара мала, бетон работает упруго, деформации незначительны — это низкодеформационный (англ. low strain impact) метод, ядро ГОСТ Р 72171-2025.

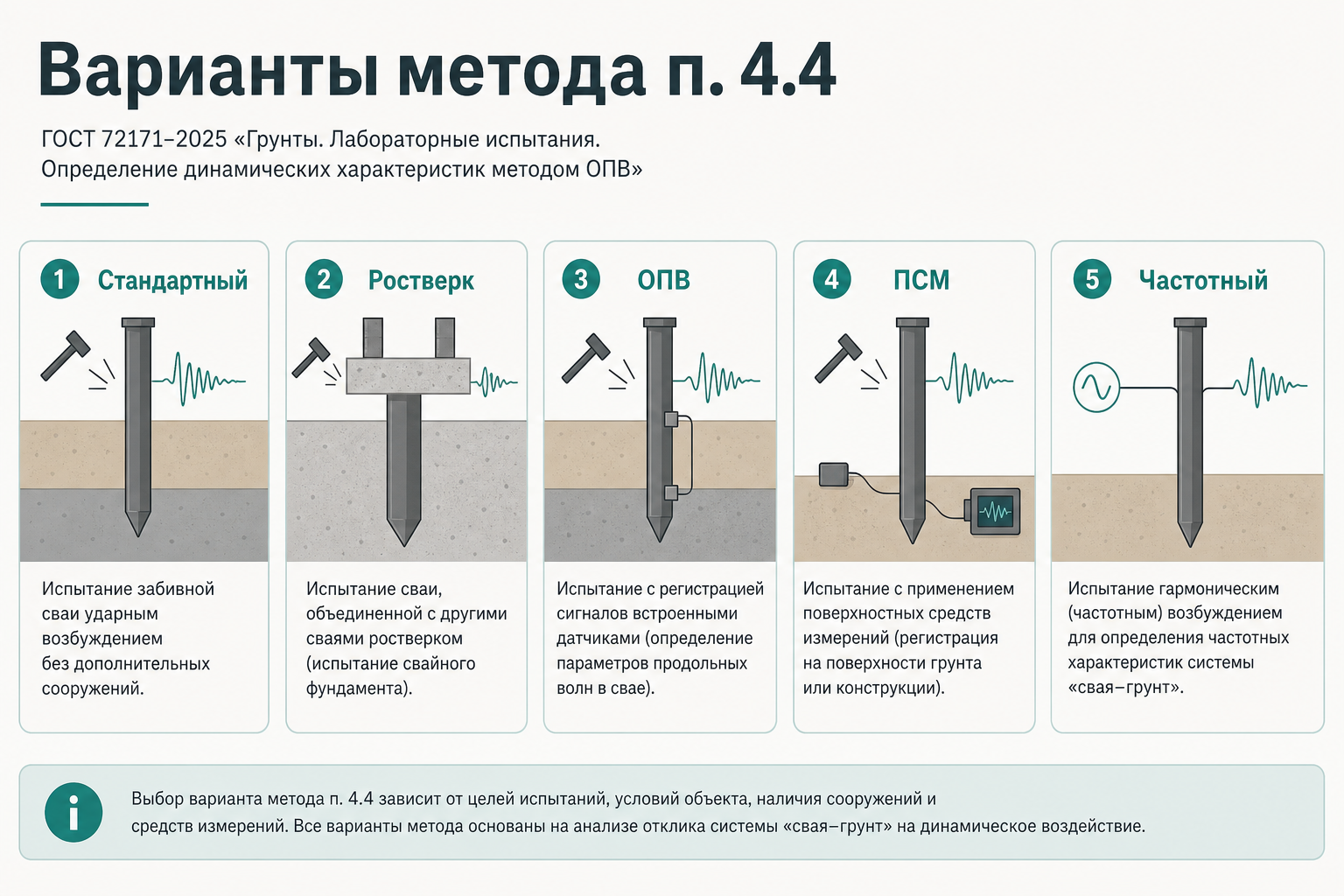

Общая методика полевых работ — №49; приёмка буронабивных для ПТО — №50. Здесь — физика метода и выбор варианта (кластер G, №51).
Терминология
В 72171 в ключевых словах — «низкоскоростной ударный метод», «импульсное эхо». В библиографии [2] — ASTM D5882-16 (Low Strain Impact Integrity Testing). В отрасли то же называют низкодеформационным — удар не разрушает и не пластически деформирует сваю.
П. 4.1: контроль основан на упругих волнах, искусственно возбуждаемых ударным источником (п. 3.9 — молоток или иной инструмент импульсного возбуждения).
Цепочка:
Удар по оголовку — деформация линейная, мала.
Стержневая волна бежит вниз по стволу.
Отражение от подошвы и акустических аномалий (п. 3.1).
Датчик на оголовке фиксирует возврат волны.
По Δt и V считают L — формула (1), п. 8.5.

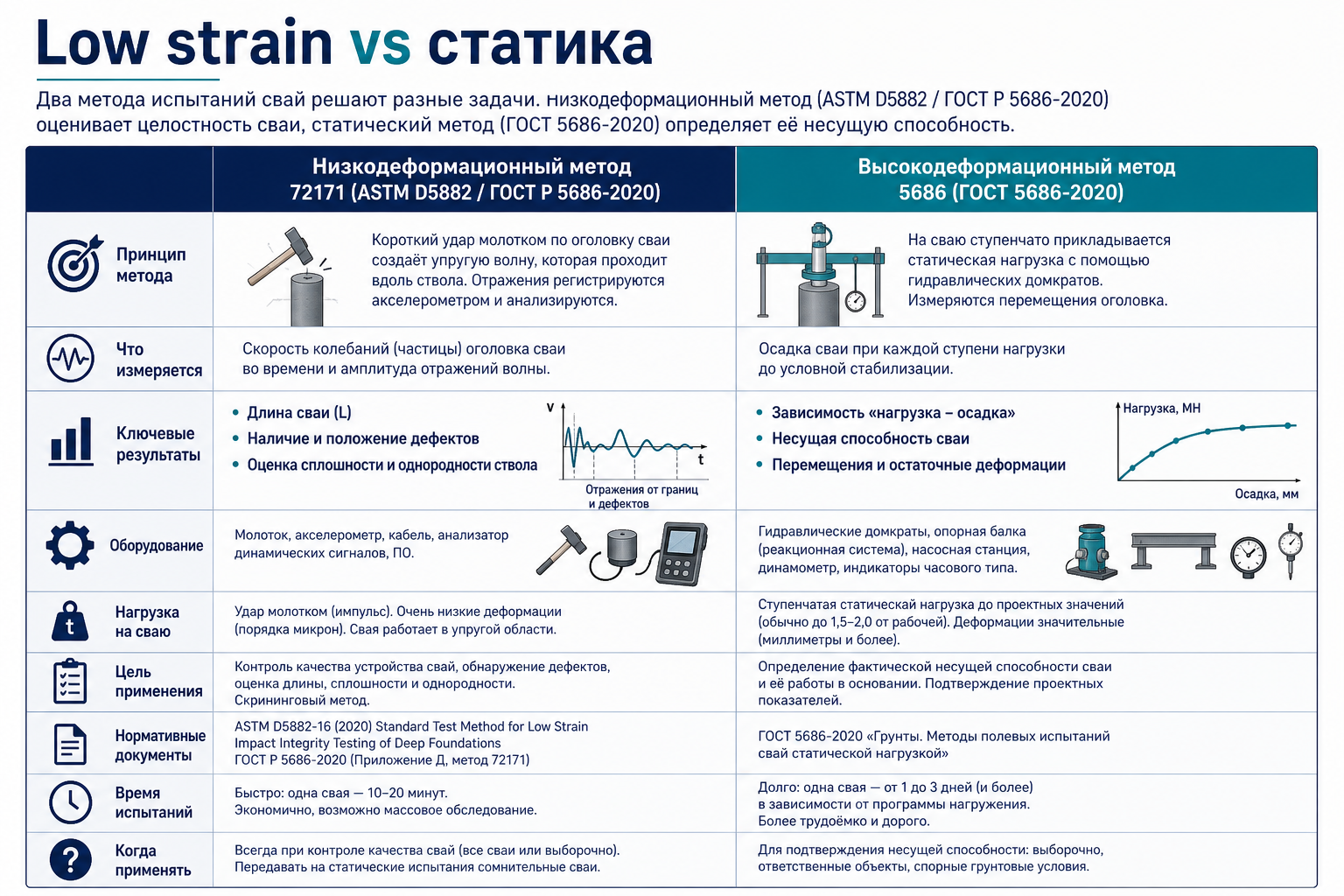

Метод неразрушающий: после испытания свая пригодна к эксплуатации. Это принципиальное отличие от высокодеформационных испытаний.
ПСМ и ОПВ используют сейсмические приёмники в скважине (прил. Г, Д). Классический low strain (4.4.1) — удар + датчик на оголовке. В каталоге LABGO оба типа приборов — см. метаданные ГОСТа.
