Приёмка свайного поля — документы и сейсмоакустика для ПТО
Подрядчик сдал папку на 84 сваи перед заливкой ростверка: журнал бурения, акты на бетон, один протокол сейсмоакустики на 12 свай по ASTM D5882. Инженер ПТО вернул комплект: нет программы контроля по СП 45.13330, в протоколе — не ГОСТ Р 72171-2025, нет обработанных сигналов (п. 9.2д), ELR по полю не приложен, копии аккредитации ИЛ отсутствуют.

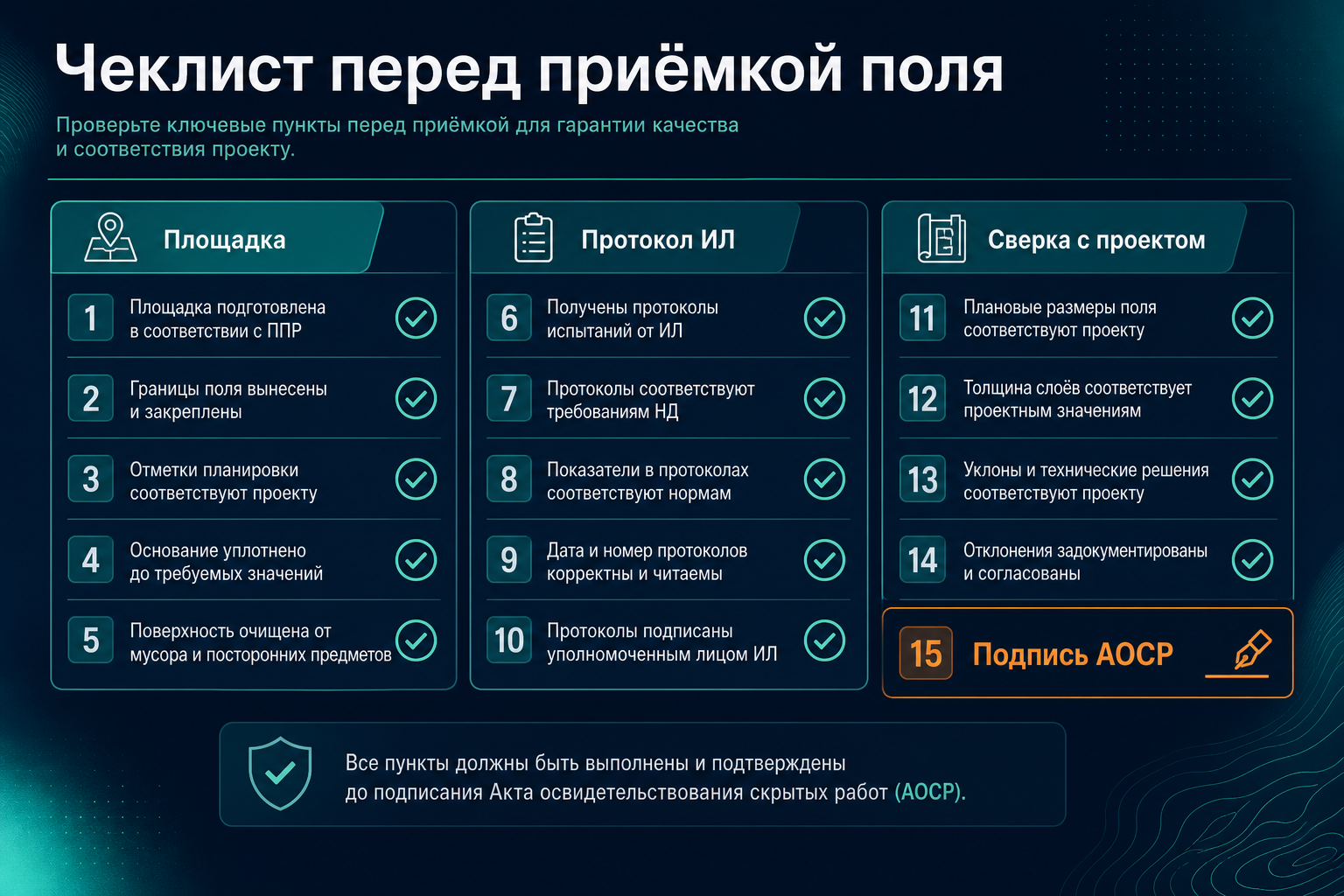

Приёмка свайного поля — не подпись «по доверию». Это сверка исполнительной документации с 72171 до устройства ростверка. Детали по буронабивным — №50; графики — №52; расчёт L в ИЛ — №53. Здесь — сводный чеклист ПТО (кластер G, №54, закрытие).
Для кого эта статья
Материал для инженеров ПТО, технадзора и представителей заказчика, которые принимают свайное поле целиком перед переходом к ростверку. Фокус — комплект документов, не работа с прибором.
П. 4.1: контроль длины и сплошности ведут по 72171 и программе работ.
П. 4.4.1: типовой случай — сваи без ростверка, доступ к оголовку. Приёмка поля логично завершается до заливки ростверка — иначе метод 4.4.1 недоступен без штраб (п. 4.4.2).

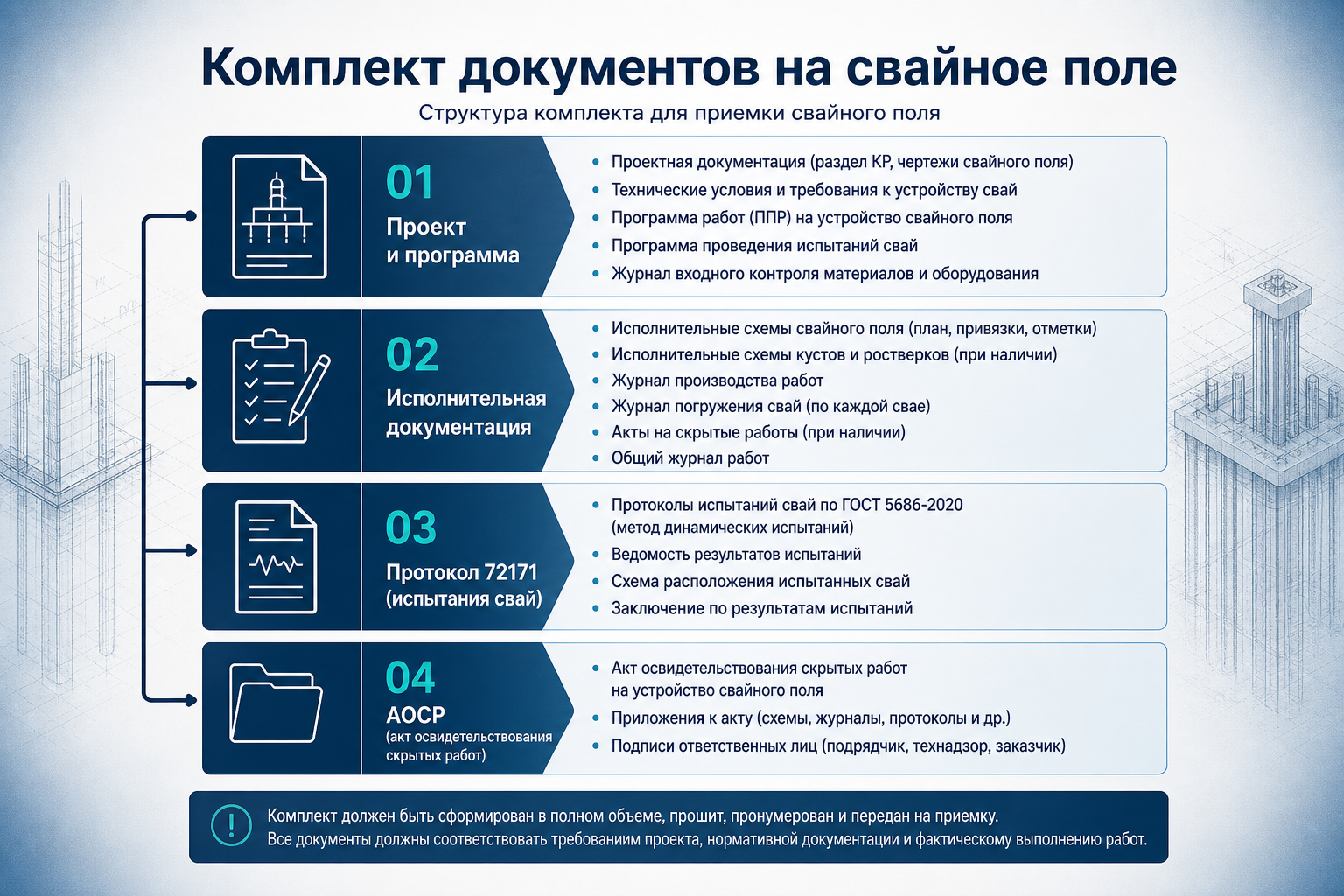

Этап
Что принимает ПТО
Документ
Устройство свай
Соответствие проекту Ø, L, арматура
Журнал бурения / погружения
Неразрушающий контроль
L и сплошность по выборке
Протокол 72171
Скрытые работы
Готовность поля к ростверку
АОСР на свайное поле
Несущая способность
По проекту, отдельно
Статика ГОСТ 5686
Сейсмоакустика не заменяет статические испытания — только длину и сплошность (заказ свай).
Для объектов в РФ с 01.01.2026 ориентир — 72171 с обязательным приложением Б. ASTM — аналог в библиографии [2], не замена национального стандарта в комплекте ИД.
Контроль 4.4.1 невозможен. Варианты: 4.4.2 (штраба), ПСМ (4.4.4) — по согласованию с проектом. Приёмка «задним числом» без метода — риск для технадзора.
