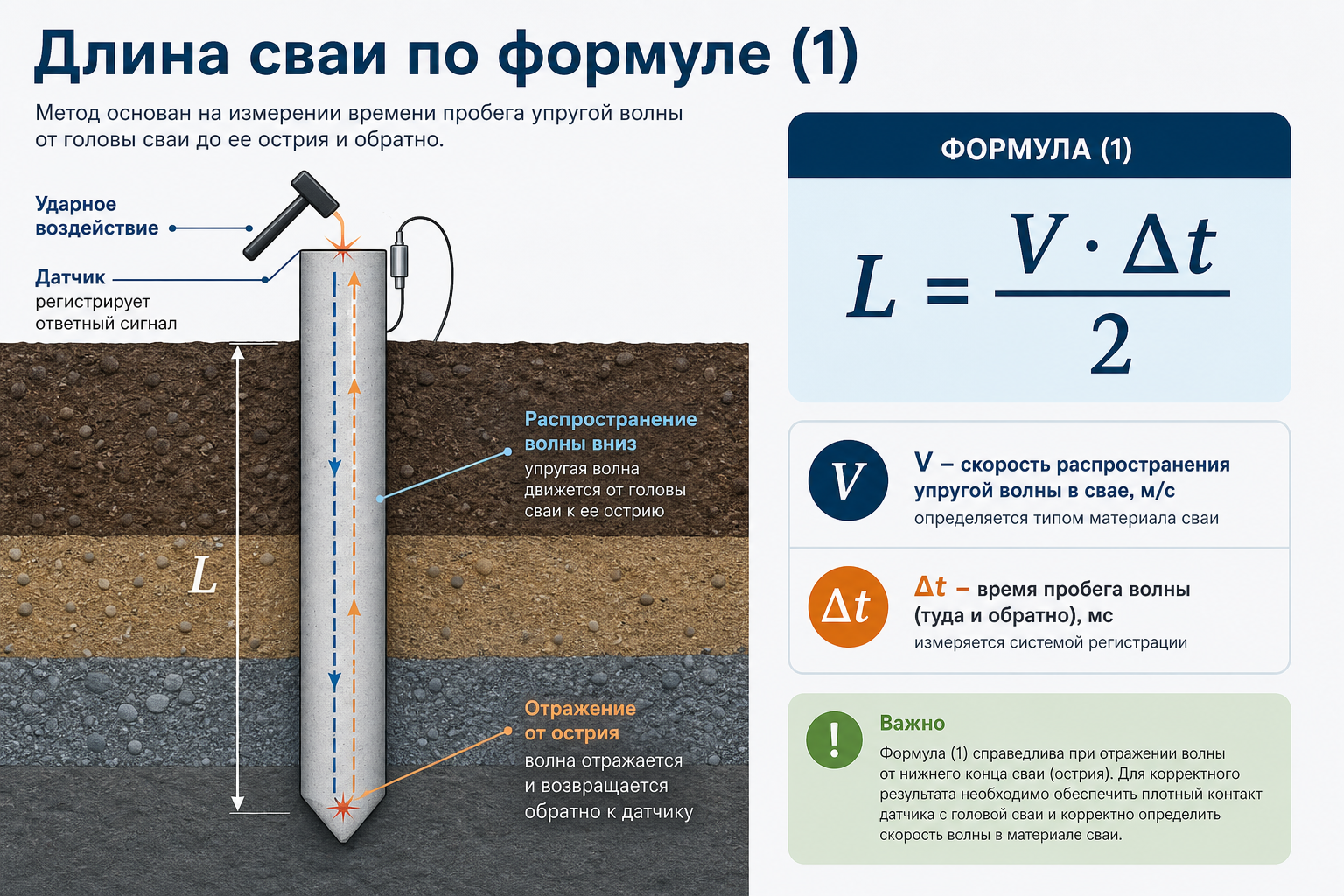

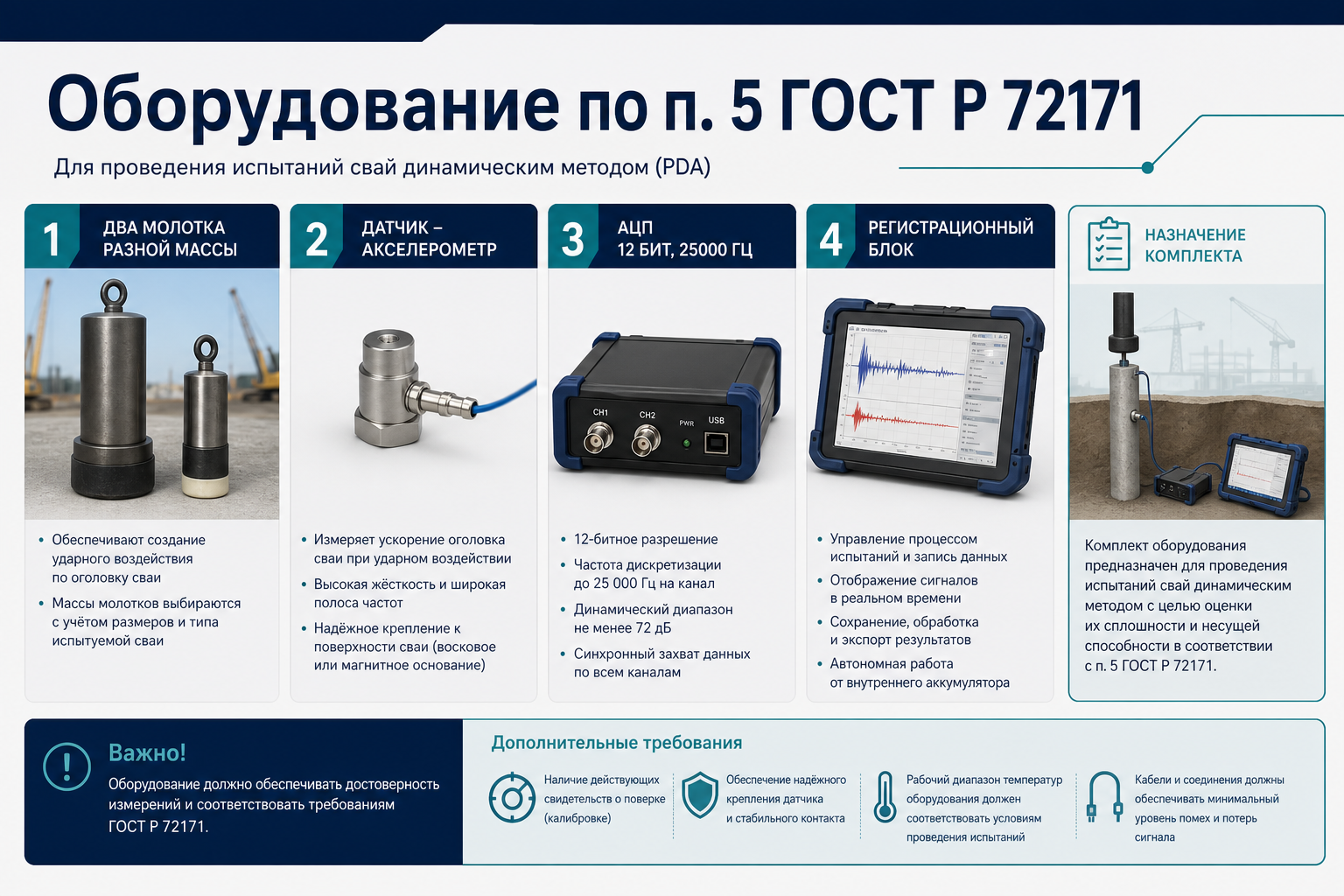

Для лаборанта геотехники: принцип низкоскоростного ударного метода, комплект оборудования, подготовка оголовка, 5 ударов × 3 точки, формула L = V·Δt/2 и чеклист протокола по ГОСТ Р 72171-2025.
Фёдор ПлотниковЭксперт лабораторных методов испытаний10 июня 2026 г.16 мин чтения
Для лаборанта: чем низкодеформационный (low strain) метод отличается от статики, стержневая волна и импульсное эхо, подбор ударника, временная и частотная область, варианты п. 4.4.1–4.4.5.
Для инженера ПТО: акустическая аномалия и дефект, типовые сигналы рис. Б.1, ELR ±10 %, раннее отражение и провал в сейсмограмме, что требовать в протоколе и когда не подписывать акт.
Для инженера ПТО: что требовать до устройства ростверка — срубка оголовка без шлама, 7 суток после бетонирования, ELR ±10 %, заключение о длине и сплошности, отличие от статики по ГОСТ 5686.
11 июн. 2026 г.
15 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
Сейсмоакустический контроль сплошности свай по ГОСТ Р 72171-2025
На объекте залили буронабивные сваи Ø800. Прораб просит «простукать завтра» — лаборант открывает ГОСТ Р 72171-2025: испытания не ранее 7 суток после бетонирования, два ударника разной массы, на каждую точку приёма — ≥ 3 точки возбуждения и ≥ 5 ударов, частота дискретизации ≥ 25 000 Гц.
Стандарт введён с 1 января 2026 г., заменяет ПНСТ 804-2022. Эта статья — практическая методика для лаборанта (кластер G, №49): от оголовка до записи в протокол. Буронабивные сваи на объекте для ПТО — №50; расшифровка графиков — №52; приёмка поля — №54.
Для кого эта статья
Материал для лаборантов и инженеров ИЛ, выполняющих контроль длины и сплошности железобетонных свай ударным импульсом (low strain impact test). Без IT-лексики — только норматив и полевой порядок.
П. 4.1: ударный источник возбуждает упругие волны в стволе сваи. Волны отражаются от неоднородностей и подошвы, возвращаются к оголовку. Датчик фиксирует ускорение или скорость смещения; сигнал обрабатывают и интерпретируют (приложения А, Б).
Стандартный метод (п. 4.4.1) — свая без ростверка. С ростверком — п. 4.4.2 и схемы рисунка 2 (штраба, консоль — согласование с проектом, п. 7.5).
Приложение В — метод не заменяет статические испытания по ГОСТ 5686. Не применяют без обоснования к сваям-РИТ, CFA в неоднородных грунтах, грунтоцементным (п. В.3).
Метод не видит:
сплошность ниже первой значительной аномалии;
дефекты у нижних ~10 % длины;
геометрию дефекта.
В скальных грунтах и при большом L/d отражение от подошвы может не выделяться (п. В.2).
72171 — национальный стандарт с обязательным приложением Б, расширенными методами (ОПВ, ПСМ, частотный анализ) и требованиями к протоколу (раздел 9). Действует с 01.01.2026.
