Обратная засыпка и коэффициент уплотнения — инженер ПТО на объекте
Протокол уплотнения пришёл с Ku = 0,96 — «норма». Технадзор открыл РД: требуется 0,95 относительно стандартного уплотнения, а в протоколе эталон — проектная плотность. На ИГС траншеи три точки, в протоколе — семь, и ни одна не совпадает с отметкой слоя +0,200.
Коротко. СП 45.13330.2017 требует послойное уплотнение обратной засыпки и подтверждение протоколом с привязкой точек к ИГС. Коэффициент уплотнения берут из РД или ППР — ПТО сверяет, что в протоколе указана та же норма и тот же метод, что в проекте. АОСР на засыпку без такого протокола не закрывает приёмку.
Кому пригодится
Материал для инженеров ПТО, которые принимают обратную засыпку пазух котлована, траншей под сети и насыпей. Это углубление в коэффициент уплотнения и связку «протокол ↔ схема», а не общая карта земляных по СП 45 и не комплект ИД на земляные.
СП 45 и практика оформления ИД (раздел 5.3.2 пособия по исполнительной документации) исходят из правила:
Источник
Что искать
РД (ПЗУ, КЖ, наружные сети)
Ku, толщина слоя, тип грунта/песка
ППР
Техника уплотнения, число проходов, влажность
ИГЭ
Оптимальная влажность (для задания лаборатории)
Типовые формулировки в проекте: «Ku ≥ 0,95», «уплотнение до 0,98 от максимальной плотности по ГОСТ 22733». ПТО копирует эту строку в задание лаборатории и проверяет, что она дословно повторена в протоколе.
Если в РД нормы нет — запросите у проектировщика до засыпки. Протокол «по умолчанию 0,95» без ссылки на проект — слабое доказательство.

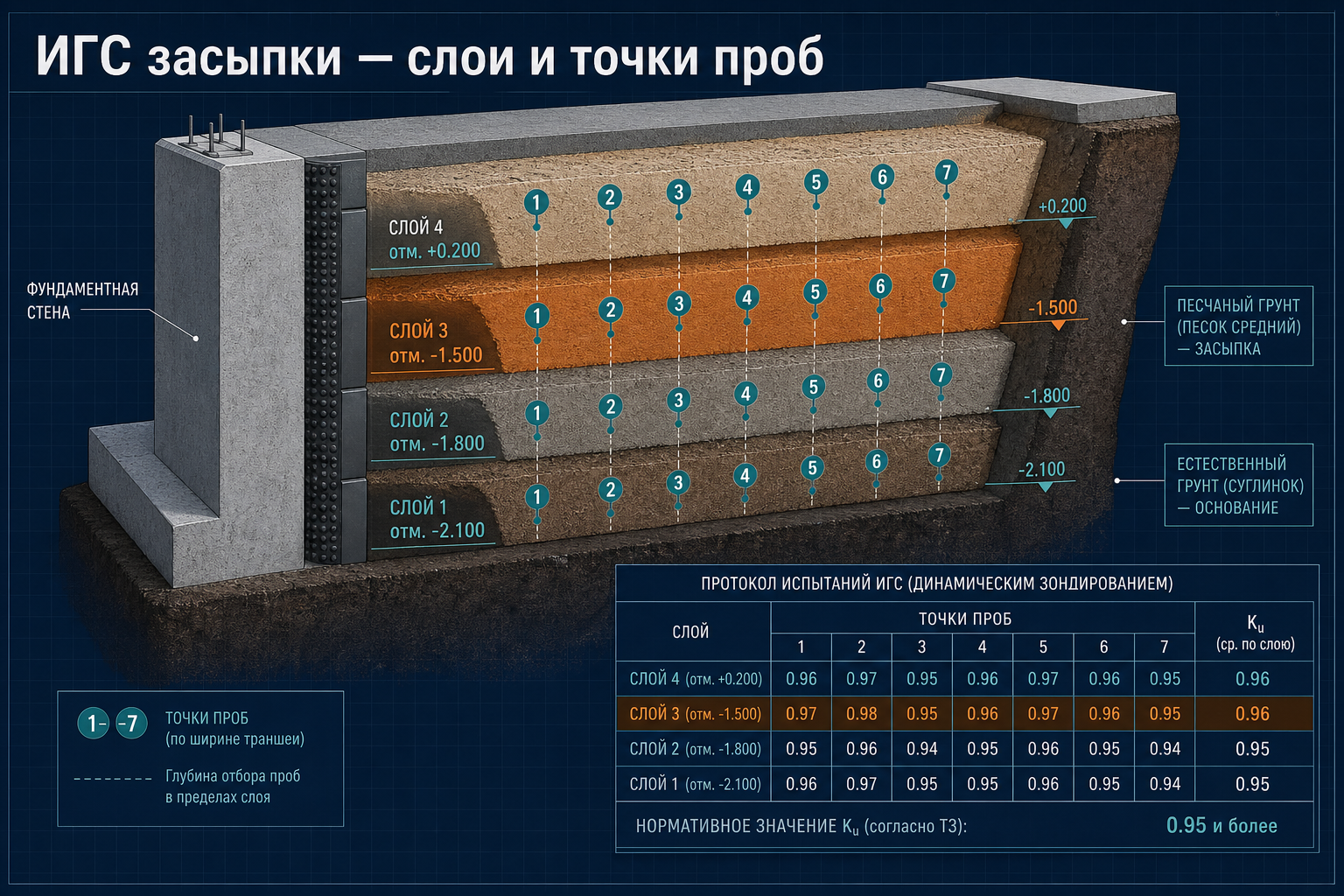

Послойная обратная засыпка — слои и точки проб на ИГС
СП 45 требует послойное уплотнение: следующий слой — только после приёмки предыдущего. На ИГС обратной засыпки (рис. 5.6–5.7 пособия) показывают:
Элемент схемы
Зачем ПТО
Разрез пазух / траншеи
Видны слои и материал (песок, глина, вынутый грунт)
Отметки верха каждого уплотнённого слоя
Сверка с протоколом по этапам
Номера точек отбора проб
1:1 с таблицей протокола
Оси и привязка к конструкции
Пазуха фундамента, труба, дорожное полотно
Пример п. 1 АОСР: «Обратная засыпка пазух котлована с послойным уплотнением в осях 1–5/А–Г с отм. −2,100 до отм. +0,500».
Для траншей под ВК/НВК часто делают песчаное одеяло над трубой и засыпку вынутым грунтом выше — на схеме два материала и разные серии протоколов по слоям.
Лаборатория определяет Ku по ГОСТ 22733-2016 (или методике, указанной в РД). В протоколе ПТО ищет:
Поле протокола
Проверка
Норма Ku
= проект / ППР
Факт Ku по каждой точке
≥ нормы
Номер точки
Есть на ИГС
Отметка / слой
Соответствует принятому слою
Метод и эталон
Стандартное или максимальное уплотнение — как в проекте
Материал
Песок, суглинок, обратная засыпка — как в АОСР
СП 45: протокол прикладывают к АОСР на обратную засыпку или насыпь. Один протокол «на весь объект» без слоёв — не доказывает приёмку верхнего слоя, если нижние уже перекрыты.
Для песка и щебня добавьте ЖВК и паспорта (СП 543, прил. Г). Для вынутого грунта — протокол пригодности к обратной засыпке до начала засыпки этим материалом.
Засыпка после фундамента и гидроизоляции. Каждый слой 20–30 см (по проекту) — отдельная строка протокола. АОСР один на участок или по захваткам; протоколы — по слоям.
Песок под трубу (одеяло) — свой Ku; засыпка грунтом до планировки — другой. На ИГС — разрез с трубой и подписью материалов. См. комплект на наружные сети.
Ku — отношение фактической плотности к эталонной (стандартной или максимальной по 22733). ПТО сверяет коэффициент с нормой проекта, а не «тонны/м³» сами по себе.
