Земляные работы по СП 45 — инженер ПТО на котловане
АОСР на обратную засыпку подписали, а стройконтроль вернул комплект: в протоколе уплотнения нет точек на ИГС, коэффициент не совпадает с РД, а засыпку начали до акта на фундамент в пазухах. Заказчик сослался на СП 45.13330.2017 — не на «общий перечень», а на норму приёмки земляных работ.
Коротко. СП 45 задаёт производство и приёмку земляных работ: выемку, подготовку основания, обратную засыпку и уплотнение. Для ПТО это означает связку АОСР + ИГС + протоколы с проверяемой геометрией и лабораторией. Перед мелкозаглубленным фундаментом — акт приёмки оснований с участием геолога (п. 11.13). Обратную засыпку оформляют после конструкций в выемке и только с протоколом уплотнения, где точки отбора совпадают со схемой.
СП 45.13330.2017 распространяется на производство и приёмку земляных работ при строительстве и реконструкции зданий. В связке с 344/пр и 51872 это даёт три опорных блока для ПТО:
Блок СП 45
Что фиксируют в ИД
Разработка выемки
АОСР, ИГС габаритов и отметок дна, протокол грунтов
Приёмка основания
Акт геолога (п. 11.13), рекомендации по дальнейшим работам
Обратная засыпка / насыпь
АОСР с послойным уплотнением, ИГС, протокол уплотнения
Состав ИД утверждает заказчик (344/пр); СП 45 задаёт техническую приёмку — без протокола уплотнения или без геодезии выемки акт на засыпку не закрывает разрыв.

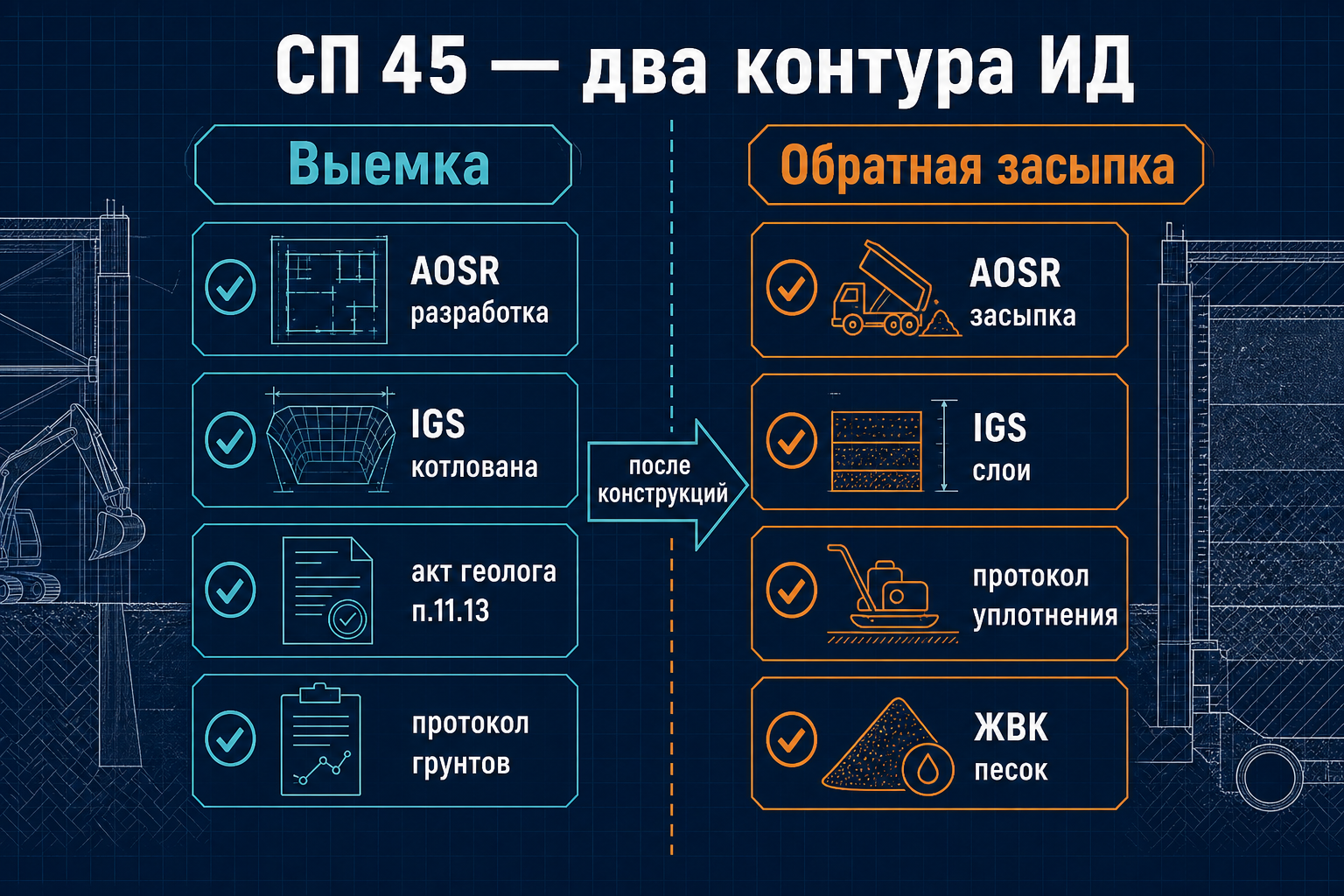

Два контура документов СП 45 — выемка и обратная засыпка
На этапе разработки грунта закрывают скрытые работы и геометрию:
Документ
Назначение по СП 45 / практике ПТО
Акт разбивки осей
Привязка выемки к проекту
АОСР на снятие растительного слоя
Скрытый этап до разработки
АОСР на разработку выемки
Основной акт котлована / траншеи
АОСР на крепление стенок (если есть)
До засыпки или до фундамента
ИГС выемки
Отметки дна, габариты, оси — по 51872
Протокол испытания грунтов
Подтверждение характеристик основания
Акт приёмки оснований
До фундамента, подпись геолога (п. 11.13)
П. 11.13СП 45: акт приёмки основания составляет геолог изыскательной организации. В акте — оценка соответствия грунтов РД и рекомендации по дальнейшим работам. К нему прикладывают протоколы испытаний грунтов и ИГС котлована. Унифицированной формы нет — допустима свободная форма или согласованный бланк на базе АОСР.
Журнал производства земляных работ по СП 45 обязателен только для нефтегазового строительства; на типовом ОКС достаточно ОЖР и АОСР по перечню.
СП 45 задаёт производственный порядок, который ПТО проверяет по датам:
Шаг
Работа
Контроль документов
1
Разработка выемки
АОСР, ИГС дна
2
Приёмка основания
Акт геолога (п. 11.13), протокол грунтов
3
Фундамент / сети в выемке
АОСР смежных видов работ
4
Обратная засыпка пазух
АОСР + протокол уплотнения
5
Вертикальная планировка (если есть)
АОСР, ИГС
Обратная засыпка не может начаться раньше завершения работ в выемке, которые она перекрывает. АОСР на засыпку с датой раньше акта на фундамент в тех же осях — сигнал для проверки.
П. 11.15СП 45: отдельные законченные ответственные конструкции принимают технадзор заказчика с актами промежуточной приёмки. Для земляных работ это стык с АООК на фундамент: земляные АОСР попадают в п. 3 акта на ответственную конструкцию.
ИГС котлована фиксирует отметки дна, ширину траншеи, привязку к осям. На засыпке — слои, отметки верха каждого уплотнённого слоя, точки проб.
По общим правилам 51872 объём на схеме не обязателен. На практике заказчик часто требует расчёт с формулой и буквенными обозначениями на чертеже — это не противоречит СП 45, но должно быть согласовано в перечне ИД.
Протокол испытаний уплотнения грунта — к АОСР на обратную засыпку или насыпь. Если засыпаете ранее вынутым грунтом — добавьте протокол пригодности к обратной засыпке.
АООК — только если котлован или земляное сооружение в перечне ответственных конструкций (344/пр, приложение 4). Для обычной выемки под фундамент достаточно АОСР и акта приёмки основания; АООК — на фундамент.
Из рабочей документации или ППР. Лаборатория сравнивает фактическую плотность с эталоном и выводит коэффициент; в протоколе указывают норму из проекта.
СП 543, приложение А — рекомендуемый переченьИД на объект. СП 45 — технические требования к приёмке земляных работ: уплотнение, основание, последовательность. ПТО сверяет оба: перечень заказчика + норму приёмки.
