Отбор проб бетонной смеси — п. 6.2.1 ГОСТ 18105
РБУ отгрузил партию B25 № 1847 . Лаборант изготовил три куба из одной точки отбора → одно Ri . ПТО запросил журнал : вторая проба отсутствует — п. 6.2.1 не выполнен . Rm и Rmin не принимают к оценке партии .
ГОСТ 18105-2018 : от каждой партии — ≥ 2 пробы , ≥ 1 проба в смену ; каждая проба даёт отдельное Ri ; Rm считают по всем Ri партии (формула (1) ).
Полный текст: ГОСТ 18105-2018 . Связанные материалы: испытание кубов , Rmin и Ri , паспорт смеси .
Для кого эта статья Материал для лаборантов РБУ, начальников ИЛ, технологов и инженеров ПТО . Запросы: «сколько проб от партии бетона ГОСТ 18105», «п. 6.2.1 две пробы», «что такое Ri», «одна проба на партию можно ли», «серия кубов R7 и R28».
18105 задаёт логику, 10180 — исполнение 18105 — сколько проб , что считать Ri , как считать Rm . 10180 — как изготовить куб , сколько в серии , как испытать . Ошибки 10180 → неверный Ri → ошибочная приёмка по 18105 .
П. 3.1.16 — проба: объём смеси одного номинального состава , из которого одновременно изготовляют одну или несколько серий контрольных образцов .
П. 3.1.19 — серия: несколько образцов из одной пробы , твердеющих в одинаковых условиях , испытанных в одном возрасте для одного вида фактической прочности .
Практика:
Уровень Что это Пример Партия 6.1.1 — один состав , ≤ 1 нед. Партия № 1847 , B25-Щ20 Проба Отбор из очередной отгрузки / смены Проба 1 с бетоновоза 08:40 Серия Кубы из одной пробы , один возраст 3 куба R28 из пробы 1 Ri Средняя прочность серии (6.2.4 )Ri₁ = 28,4 МПа

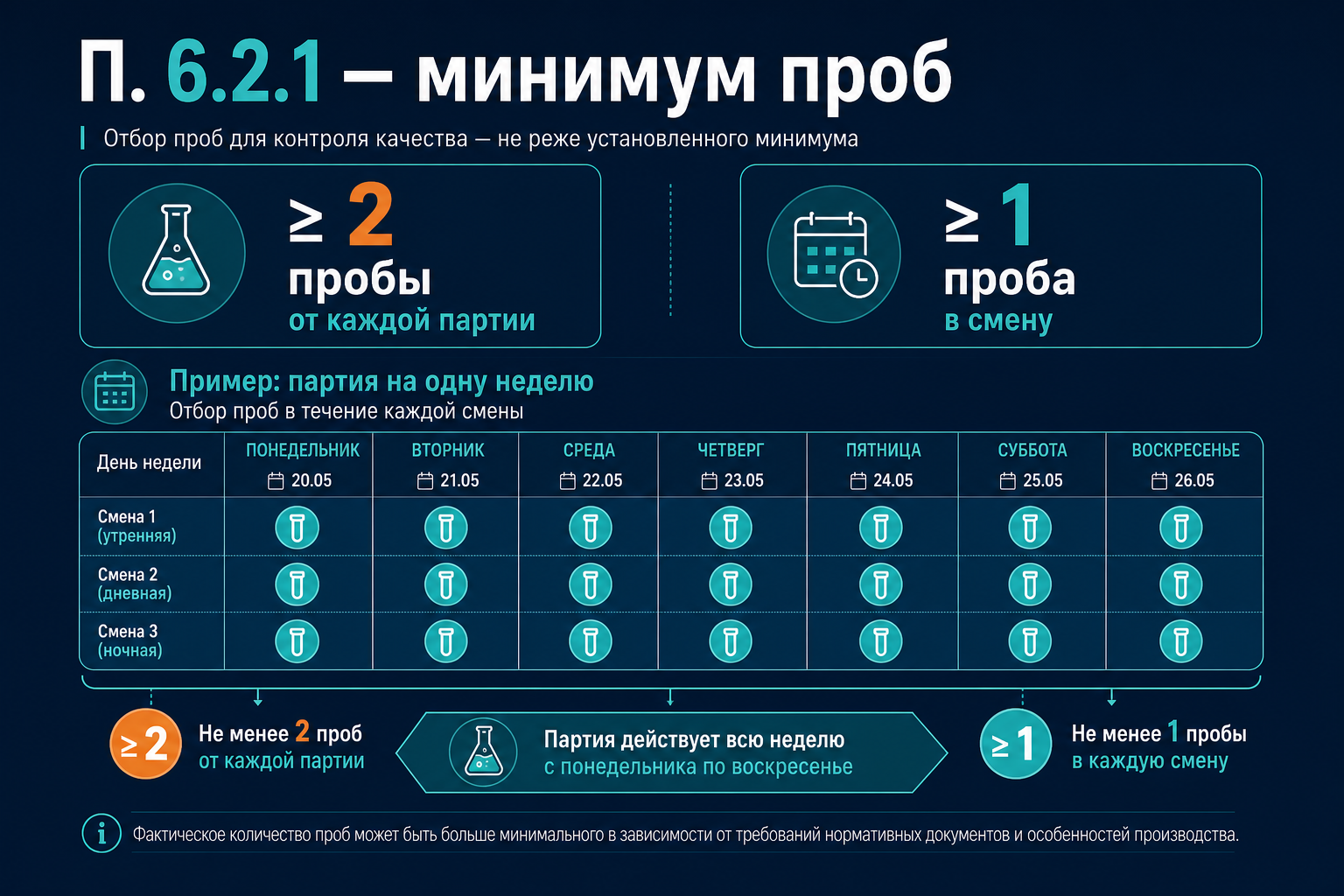

П. 6.2.1 — не менее двух проб от партии
П. 6.2.1: прочность определяют по контрольным образцам . Для изготовления образцов отбирают :
Требование Норма От каждой партии ≥ 2 пробы В смену ≥ 1 проба
Пример (учебный): партия 5 смен , 120 м³ → минимум 2 пробы на всю партию и минимум 5 проб «по сменам» (1 × 5) . На практике ИЛ часто берут пробу с каждой крупной отгрузки — это ≥ минимума 6.2.1 , если ≥ 2 на партию .
Одна проба на партию — нарушение , даже если в серии 6 кубов .
П. 6.2.2: из каждой пробы — серии для каждого вида нормируемой прочности по табл. 1 (п. 4.4 ). Число образцов в серии — по ГОСТ 10180 .
Для смеси на РБУ (табл. 1 ): промежуточный возраст + проектный → из одной пробы :
Проба 1 → серия R7 (3 куба) → Ri(R7)
→ серия R28 (3 куба) → Ri(R28)
Проба 2 → серия R7 → Ri(R7)
→ серия R28 → Ri(R28)
Подробнее о видах прочности — отдельная статья . О числе кубов и ошибках 10180 — испытание кубов .
П. 6.2.3: контрольные образцы при проверке качества смесей твердеют в нормальных условиях (10180 : (20±2)°С , влажность по методике ).
Не путать с изделиями (п. 7.2.4 ): там до отпускной образцы твердеют как изделие . На РБУ смесь — только нормальные условия (6.2.3 ).
Общие правила Ri и единиц учёта Rm — формула (1) . Ниже — ветка РБУ .

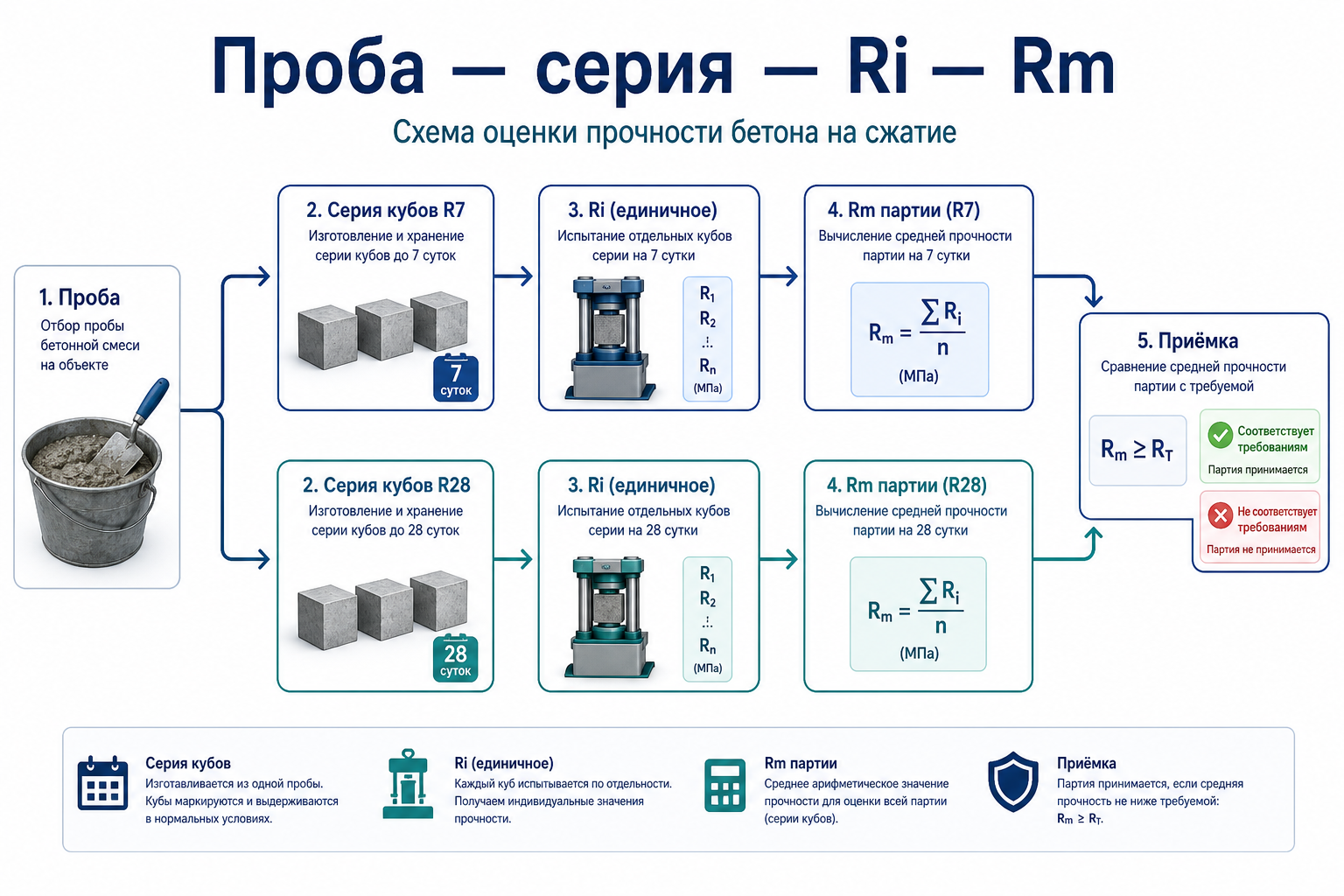

Цепочка: проба → серия → Ri → Rm
П. 6.2.4: единичное значение Ri — средняя прочность серии из одной пробы для одного вида нормируемой прочности .
Формула (1): Rm = (R1 + R2 + … + Rn) / n , где n — число Ri в партии .
Две пробы , серии по 10180 :
Проба Кубы , МПаRi , МПа1 29,0; 28,2; 27,8 28,3 2 26,5; 27,1; 25,9 26,5
Rm = (28,3 + 26,5) / 2 = 27,4 МПа
Rmin = min(28,3; 26,5) = 26,5 МПа
При RT = 27,25 МПа , Bнорm = 25,0 МПа :
| (11) Rm ≥ RT | 27,4 ≥ 27,25 — OK |
| (12) Rmin ≥ Bнорm | 26,5 ≥ 25,0 — OK |
Если была только проба 1: Rm = 28,3 , Rmin = 28,3 — завышение оценки , нет представительности партии .
Каждое Ri партии участвует в Vm этой партии (п. 6.3.2 , формула (7) ). Ri за анализируемый период накопляют V̄m или Vc (схемы А/Б ).
Схема Зачем корректный отбор проб Г Rm , Rmin по (11)–(12) с фиксированным Kт Б ≥ 15 Ri в окне — каждое Ri из своей пробы А ≥ 30 Ri за период — без «двойного» счёта одной точки
См. схему А , переход схем .
Номер партии = один состав (6.1.1 ).≥ 2 пробы с разным временем / отгрузкой .Маркировка проба → серии R7 , R28 .Ri = средняя серии , не один куб .Сверка с паспортом 7473 — паспорт качества .Протокол 10180 + расчёт 18105 (11)–(12) .
Ошибка Почему неверно 1 проба , 6 кубов 6.2.1 — ≥ 2 пробы Ri = лучший куб 6.2.4 — средняя серии по 10180 Смешали остатки двух машин в одну «пробу» Разные моменты отгрузки → 2 пробы R7 и R28 из разных проб без связи К одному Ri(R7) — серия из той же пробы Твердение на улице зимой 6.2.3 — нормальные условия Одна проба на 2 партии 6.1.1 — проба из партии одного состава
Зафиксировать номер партии и смену .Отобрать ≥ 2 пробы от партии , ≥ 1 в смену .Из каждой пробы — серии на все виды прочности из договора (табл. 1 ).Твердение — нормальные условия (6.2.3 ).Ri — средняя серии (6.2.4 , 10180 п. 8.4 ).Rm , Rmin — по всем Ri партии ; сравнить с RT и Bнорm .Запись в журнал с привязкой к паспорту 7473 .
Цифровой инженер лаборатории LABGO :
считает пробы по партии и смене и предупреждает , если < 2 проб ;связывает пробу → серии R7/R28 → Ri → Rm ;не допускает подмены Ri одним кубом ;передаёт Ri в расчёт Vm/V̄m и RT ;формирует цепочку для ПТО : журнал + протокол + паспорт .
Заказать аудит программы отбора: labgo.ai/ru/labs/rfq — ГОСТ 18105 , 10180 .
Да — минимум 2 . Больше проб улучшает представительность , если каждая даёт своё Ri .
Две пробы от партии обязательны всегда . Одна смена = одна проба «в смену» + нужна вторая проба от той же партии (вторая отгрузка или второй момент отбора ).
По ГОСТ 10180 (табл. 3 — обычно 3 или 4 куба ). 18105 отсылает к 10180 (6.2.2 ).
На РБУ смесь — только разрушающий контроль образцов (6.2.1 ). НК на монолите — другие разделы (8 ).
Пересмотр по 10180 п. 8.4 . Если Ri не получено — нельзя «добрать» среднее из одной пробы вместо двух проб партии .
п. 6.2.3 и п. 7.2.4 — твердение — углублённый разбор режимов 6.2.3 , 7.2.4 , 8.2.4 п. 6.2.2 и п. 7.2.2–7.2.3 — отбор проб — сравнение РБУ и ЖБИ Партия бетонной смеси — 6.1.1 , границы номера партии Испытание кубов по ГОСТ 10180 — серия , α , п. 8.4 Минимальное Ri — (11)–(12) , Rmin Паспорт качества смеси — связь проб с 7473 ИИ-агент: журнал регистрации образцов — кластер H №61
Приёмка изделий ЖБИ — раздел 7 , отпускная/передаточная Отбор проб на площадке — п. 8.2.8 , монолит Виды нормируемой прочности — серии R7 и R28 Схема А — накопление Ri Схема Г на РБУ — Ri без V̄m Требуемая RT — после Rm Статистический контроль: обзор ГОСТ 18105-2018 — полный текст
Статья подготовлена командой LABGO.AI. Факты сверены с п. 3.1.16, 3.1.19, 6.1.1, 6.2.1–6.2.4, 6.3.2 ГОСТ 18105-2018 и ссылкой на ГОСТ 10180 в базе LABGO.
