Приёмка свайного основания по СП 45 — инженер ПТО на поле
Сводная ведомость забитых свай сдана, но в журнале динамических испытаний нет записи об «отдыхе» 6 сут., АОСР на испытательные сваи датирован раньше журнала, а на буронабивную С-12 нет акта по прил. Ю. Технадзор ссылается на СП 45.13330.2017 — не на «папку по привычке», а на формы приёмки и обязательные испытания.

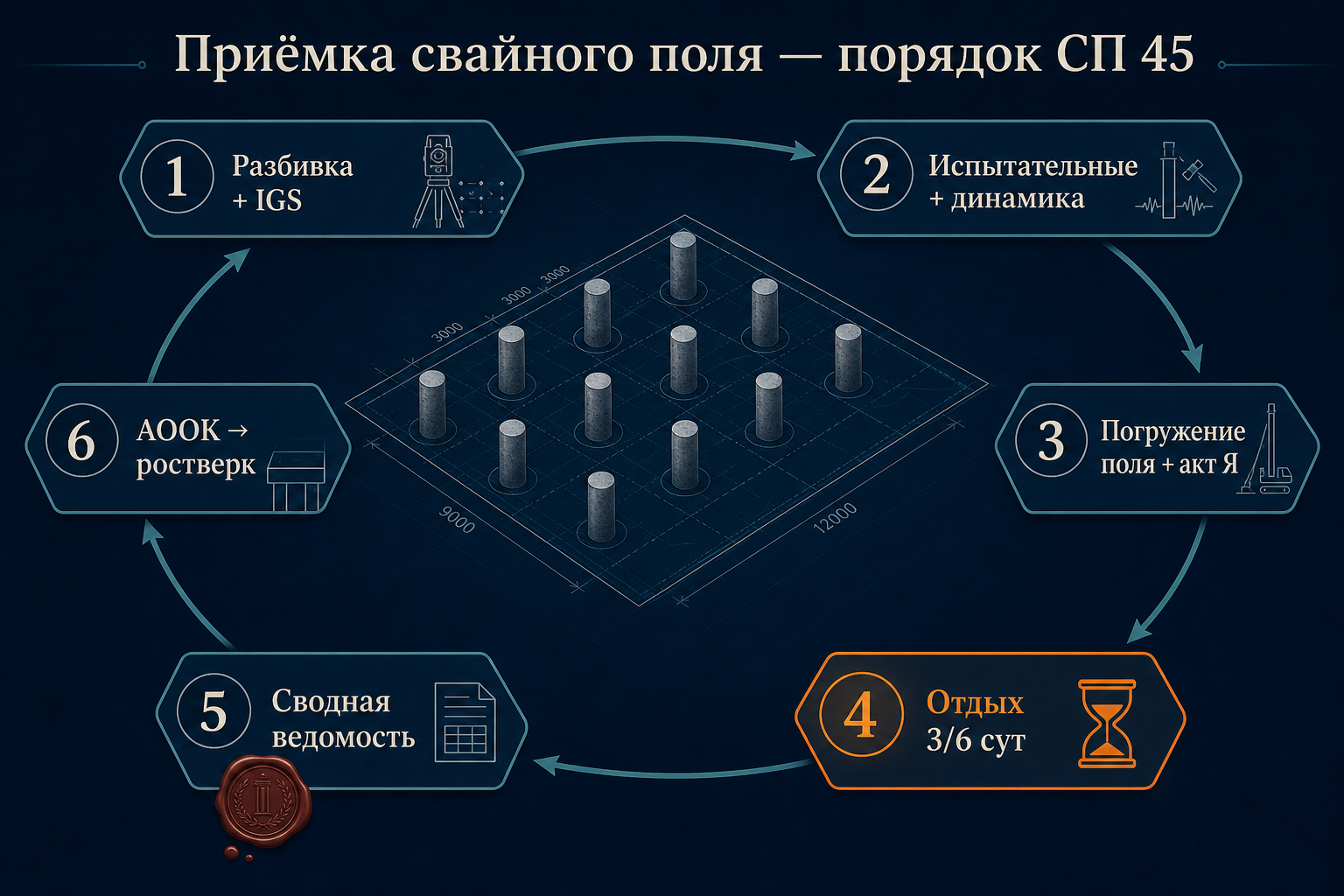

Коротко. СП 45 задаёт производство и приёмку свайного основания: журналы погружения/изготовления, АОСР по этапам, акт приёмки сваи (прил. Я) или скважины (прил. Ю), сводную ведомость забитых свай, ИГС поля и динамические/статические испытания по ГОСТ 5686 с регламентированным «отдыхом». АООК на свайный фундамент закрывает цепочку перед ростверком.
СП 45 и ГОСТ 5686-2020 (п. 7.2.2) задают содержание динамических испытаний забивных свай:
Что фиксируют
Где в ИД
Удары молота на каждый метр и на последние 10 см
Журнал погружения / испытаний
Отказ при добивке после «отдыха»
Журнал динамических испытаний
Время вибропогружения по метрам
Журнал погружения
«Отдых» — перерыв между окончанием забивки и добивкой/статикой:
Грунты
Минимальный «отдых»
Пески (кроме рыхлых водонасыщенных мелких)
3 сут.
Глины, рыхлые пески, разнородные
6 сут.
Статические испытания контрольных свай — после «отдыха»; для буронабивных — не ранее 80% проектной прочности бетона сваи. Программа испытаний — из РД; объём контрольных свай определяет проектировщик.
Динамика проверяет возможность погружения и отказ; статика — несущую способность. Сейсмоакустика по 72171 — отдельный контроль длины и сплошности буронабивных; см. приёмку по 72171.
Допуски берут из РД и СП 45(типовой пример на практике): головы с монолитным ростверком ±30 мм; оси в плане для сплошного поля — ±0,2d для крайних, ±0,4d для средних (d — диаметр/сторона сваи).
Нужны две схемы: до и после срубки. Без «после» нельзя проверить отметку под ростверк.
АООК на свайный фундамент — если свайное поле в перечне ответственных конструкций (344/пр, приложение 4). В п. 3 АООК перечисляют все АОСР этапа — разрыв цепочки = возврат комплекта перед ростверком.
П. 11.15СП 45: законченные ответственные конструкции принимают с актами промежуточной приёмки — для свай это стык АООК и промежуточных актов до ростверка.

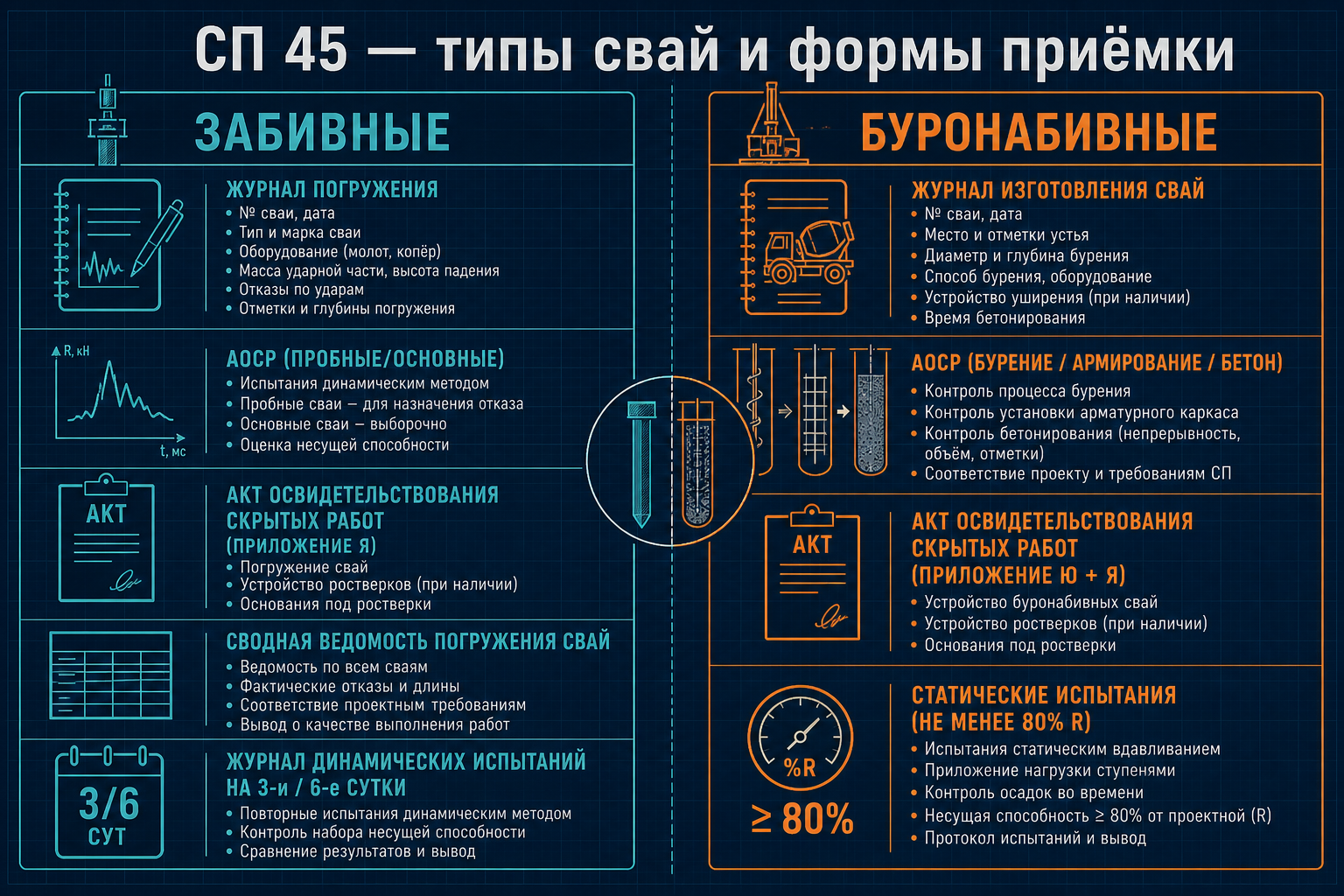

Да, по СП 45 приёмка сваи оформляется актом освидетельствования и приёмки (прил. Я) плюс сводная ведомость забитых свай. Журнал погружения не заменяет акт.
Да — акт приёмки скважины до или в связке с бетонированием; затем акт на сваю как законченную конструкцию. Без Ю нельзя подтвердить параметры скважины.
3 сут. — для песков (кроме рыхлых водонасыщенных мелких и пылеватых). Для глин и разнородных грунтов — 6 сут. Запись — в журнале динамических испытаний.
Если свайный фундамент — ответственная конструкция по перечню заказчика. АООК закрывает свайный этап; ростверк — отдельная цепочка АОСР и, при необходимости, свой АООК.
