    Прочность на изгиб аэродромных и дорожных покрытий

    Захватка ВПП-2, класс Btb4,0. Лаборант выдал протокол: «B30, Rm = 32 МПа» с кубов на сжатие. ПТО вернул PDF: для плиты покрытия нужен Rₜᵦ призмы 150×150×600, не сжатие куба. На аэродроме и на дороге слой работает на изгиб — контрольная величина по ГОСТ 10180 — растяжение при изгибе (п. 7.3).

    Здесь — методика лаборанта выездной ИЛ для аэродромных и дорожных покрытий (кластер J, №87): изготовление призм, испытание, оформление протокола с Btb.

    Для кого эта статья

    Материал для лаборантов, начальников ИЛ и технологов РБУ на объектах дорожного и аэродромного строительства. Не заменяет проект покрытия и не дублирует гайд ПТО по дорожному изгибу — там проверка заявки, здесь исполнение 10180.

    Rₜᵦ ≠ R на сжатие

    Класс B30 на сжатие и класс Btb4,0 на изгиб — разные виды прочности (п. 3.1.13 18105). В протоколе обязательно: вид испытания «растяжение при изгибе», Rₜᵦ в МПа, не Rm куба.

    Чем эта статья не дублирует другие материалы🔗

    МатериалФокусЭта статья №87
    Дорожный изгиб — ПТОЗаявка и проверка протоколаИзготовление и испытание в ИЛ
    Призменная прочностьВсе виды призмИзгиб покрытий Btb
    Испытание кубовСжатие, αИзгиб, δ, опоры
    Нормируемые видыТабл. 1 18105Btb в протоколе лаборанта
    Морозостойкость F₂F₂ для покрытийСвязка с прочностью Rₜᵦ
    Поверка прессаМетрология прессаАттестация опор изгиба

    Почему аэродром и дорога — один контур лаборатории🔗

    СП 70 п. 5.1.2: для бетона дорожных и аэродромных покрытий — портландцемент с нормированным минералогическим составом (ГОСТ 10178).

    ПараметрДорожное покрытиеАэродромное покрытие
    Контрольная прочностьRₜᵦ, класс BtbТо же — изгиб призмы
    МорозостойкостьF₂ (базовый второй 10060)F₂ — обязательный контур
    Уплотнение образцовКак на катке / виброплощадкеКак на укладке плиты
    Толщина слояПо проектуЧасто больше — тот же 10180

    Методика 10180 для лаборанта одинакова; отличаются нормы проекта (минимальная Rₜᵦ, возраст, частота отбора).

    Образец: призма 150×150×600🔗

    Таблица 1, п. 4.1.1: для изгиба — призма 100×100×400; 150×150×600; 200×200×800 …

    Базовое сечение — 150×150 мм (примечание к табл. 1). Коэффициент δ из табл. 4 приведён к этому размеру.

    П. 4.1.2, таблица 2: сторона сечения ≥ трёхкратной крупности щебня. Для покрытий с щебнем 20–40 мм — обычно 150 мм.

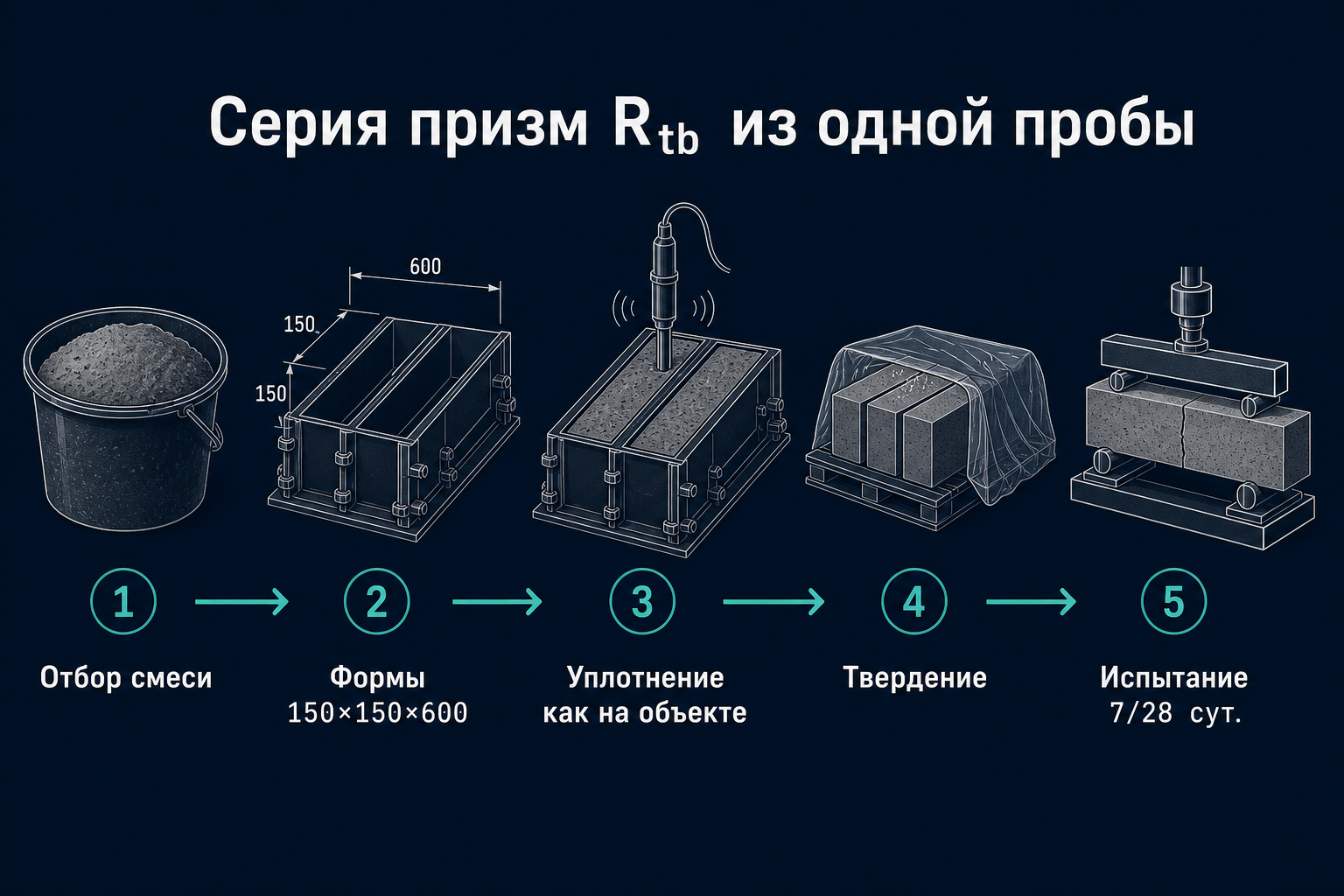

    Планирование серии призм на изгиб из одной пробы

    Серия из одной пробы🔗

    ШагДействие лаборантаНорма
    1Отбор пробы смеси с укладочного фронтаГОСТ 10181, отбор №81
    2Изготовить призмы в формах по 22685П. 4.2 10180
    3Уплотнить как на объектеП. 4.2.7 — вибратор, каток, виброплощадка
    4Маркировка: Btb, дата, захватка, № в серииП. 4.2.12
    5Твердение по ППР или нормальное 20/95П. 4.3, нормальное твердение
    6Число призм в серии — табл. 3П. 4.1.3

    Число образцов в серии на изгиб — то же правило, что для кубов: по V̄s лаборатории (табл. 3). Типично для покрытий — 3 или 6 призм на возраст.

    Испытание на изгиб — п. 7.3🔗

    П. 7.3.1: призма на двух опорах по рисунку 2 и приложению Ж; скорость (0,05±0,01) МПа/с; время нагружения ≥ 30 с (п. 7.1.4).

    П. 6.3: плоскость изгиба ∥ слоям укладки смеси в форму.

    Приложение Ж: шарнирно-неподвижная и шарнирно-подвижная опоры; прогиб траверсы ≤ 1/500 пролёта; нагрузка через шаровой шарнир.

    Оборудование: опоры для изгиба — испытательное оборудование → метрологическая аттестация, не только поверка пресса — поверка пресса.

    Формула Rₜᵦ🔗

    П. 8.1, формула (4):

    Rtb=δFlab2KWR_{tb} = \delta \frac{Fl}{ab^2} K_WRtb​=δab2Fl​KW​

    СимволСмысл
    FРазрушающая нагрузка, Н
    a, bШирина и высота сечения, мм
    lРасстояние между опорами, мм — из журнала
    δМасштабный коэффициент, табл. 4
    K_W1 для тяжёлого и мелкозернистого бетона
    Сечение, ммδ (тяжёлый бетон)
    1000,92
    1501,00
    2001,15

    Точность записи Rₜᵦ — до 0,01 МПа.

    Брак результата — п. 7.3.2🔗

    Результат не учитывают, если:

    • разрушение не в средней трети пролёта;
    • плоскость разрушения наклонена > 15° к вертикали.

    Дальше — пересчёт серии по п. 8.4 (аналогично браку кубов).

    Класс Btb в протоколе и связь с 18105🔗

    П. 3.1.13 18105: для растяжения при изгибе — класс Btb (Btb3,6, Btb4,0, Btb4,4 …).

    Поле протоколаЧто писать
    Вид прочностиРастяжение при изгибе
    Нормируемый классBtb4,0 (из проекта, не B30)
    Результат серииRₜᵦ = … МПа (Rm серии по п. 8.4)
    Возраст28 сут, R7 … — отдельно от сжатия
    ОбъектЗахватка ВПП-2 / км 12+400

    Rmin для Btb — по формулам (11)–(12) 18105 с Bнорm для изгиба, не для сжатия — минимальное Ri.

    Аэродром: дополнительные акценты лаборанта🔗

    ТребованиеДействие ИЛ
    Цемент 10178 в паспортеЗафиксировать в журнале входного контроля
    Морозостойкость F₂Отдельная серия по 10060 — F₁/F₂
    Плотность / воздух в смесиПо программе объекта — в той же пробе или параллельно
    Температура смеси при укладкеГОСТ 10181 — особенно на зимних работах №77
    Частота отбораПо ППР аэродрома — чаще, чем на обычном монолите

    Кубы на сжатие из той же пробы допустимы как дополнение, но не заменяют Rₜᵦ для приёмки покрытия.

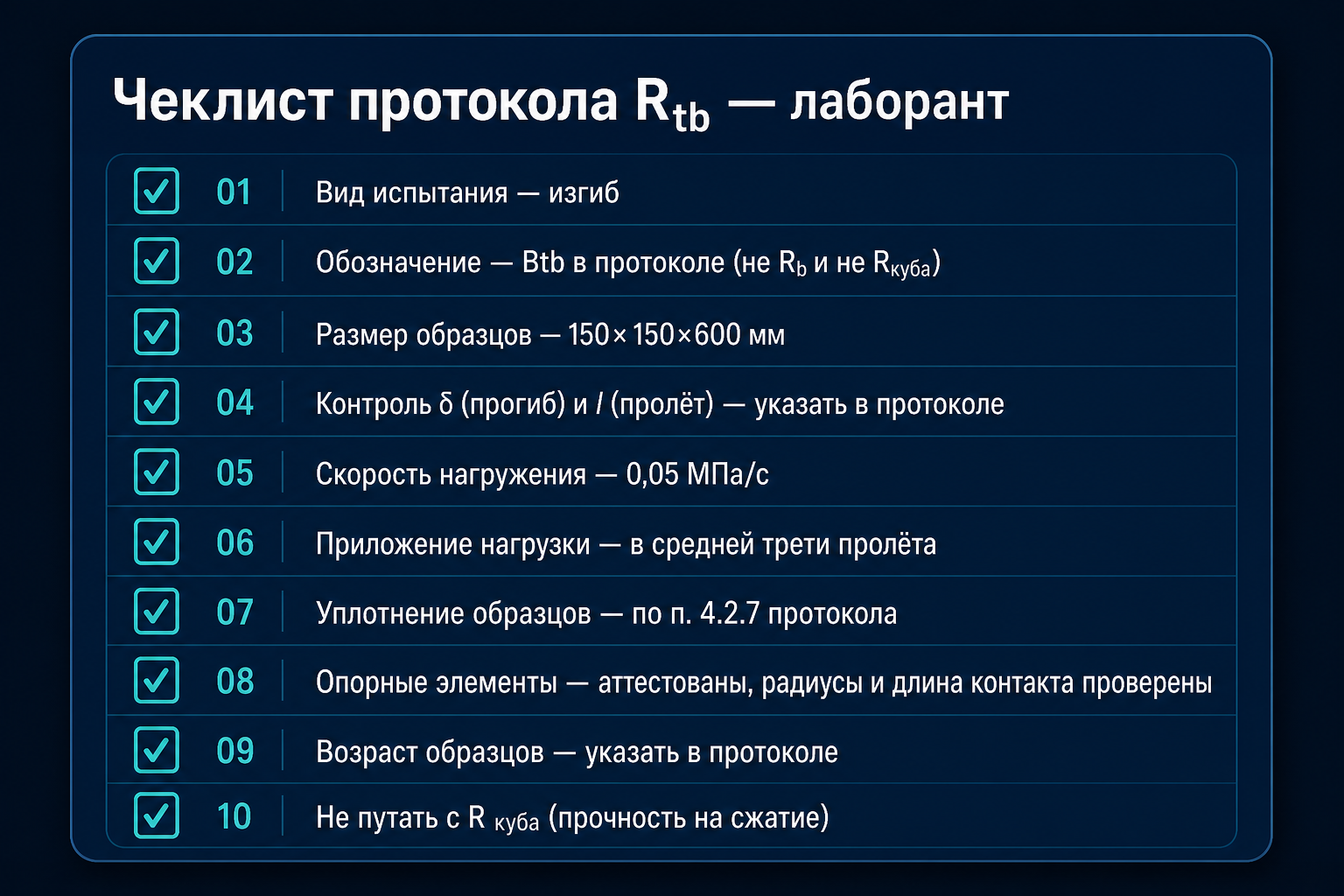

    Чеклист протокола Rₜᵦ для лаборанта🔗

    Чеклист протокола прочности на изгиб для покрытия

    №ПроверкаНорма
    1В заявке — изгиб призмы, не «куб B30»П. 7.3
    2Размер 150×150×600 (или по табл. 2)Табл. 1, 2
    3Уплотнение как на объектеП. 4.2.7
    4Плоскость изгиба ∥ слоям укладкиП. 6.3
    5l между опорами записан в журналеП. 8.1, прилож. Ж
    6Скорость (0,05±0,01) МПа/сП. 7.3.1
    7δ указан для небазового сеченияТабл. 4
    8Разрушение в средней трети пролётаП. 7.3.2
    9В протоколе — Btb, Rₜᵦ, возрастП. 3.1.13 18105
    10Аттестация опор изгиба в силеПрилож. Б, Ж

    Типичные ошибки на покрытиях🔗

    ОшибкаПоследствие
    Только кубы B30Протокол не подтверждает растяжимость слоя
    Rm куба в графе BtbПТО отклоняет — разные виды прочности
    Скорость 0,6 МПа/с как при сжатииИскажение Rₜᵦ
    l не указанНевозможно проверить расчёт
    Уплотнение только штыкованием при П4 на каткеЗанижение Rₜᵦ относительно плиты
    Разрушение у опорыБрак по 7.3.2, срыв сроков

    FAQ🔗

    Можно ли принять покрытие по кубам B30?🔗

    Нет как единственный критерий. Покрытие на изгиб — Rₜᵦ и Btb по проекту. Кубы — дополнительный контроль матрицы.

    Чем аэродром отличается от дороги в протоколе?🔗

    Методика 10180 та же. Отличаются нормы проекта (Btb, возраст, частота), морозостойкость F₂, требования к цементу 10178.

    Нужны ли кубы и призмы из одной пробы?🔗

    Да, если в программе контроля оба вида. Из одной пробы (п. 3.1.16 18105) изготавливают серии на разные возрасты и виды прочности.

    Какой пролёт l у призмы 150×150×600?🔗

    Зависит от аттестованной схемы опор (приложение Ж). Записывают в журнал испытаний — не подставляют «по памяти».

    Что дальше в кластере J?🔗

    №88 — марка по водонепроницаемости W для ПТО.

    Карта кластера J🔗

    №ТемаАудитория
    77Зимнее бетонированиеЛаб
    78Распалубочная прочностьПТО
    79Зрелость бетонаЛаб
    80Водоцементное отношение В/ЦПТО
    81Отбор проб на площадкеЛаб
    82Переотбор при несоответствииПТО
    83Влажность и температура образцаЛаб
    84Расхождение паспорт vs протоколПТО
    85Контроль R7Лаб
    86Подтверждение кернамиПТО
    87 (эта статья)Прочность на изгиб покрытийЛаб
    88Марка WПТО
    89Массивный бетонЛаб
    90Приёмка плитыПТО

    Связанные материалы🔗

    • ГОСТ 10180-2012 — полный текст
    • Дорожный изгиб — гайд ПТО
    • Изготовление образцов
    • Нормируемые виды прочности
    • Морозостойкость F₂
    • Марка W №88 — кластер J
    • Отбор проб №81
    • Поверка пресса и опоры

    Статья подготовлена командой LABGO.AI. Изгиб призмы — п. 7.3 ГОСТ 10180-2012; класс Btb — п. 3.1.13 ГОСТ 18105-2018; цемент покрытий — п. 5.1.2 СП 70.13330.2012. Кластер J №87.
