Скалывание ребра конструкции — когда применим метод по ГОСТ 22690-2015

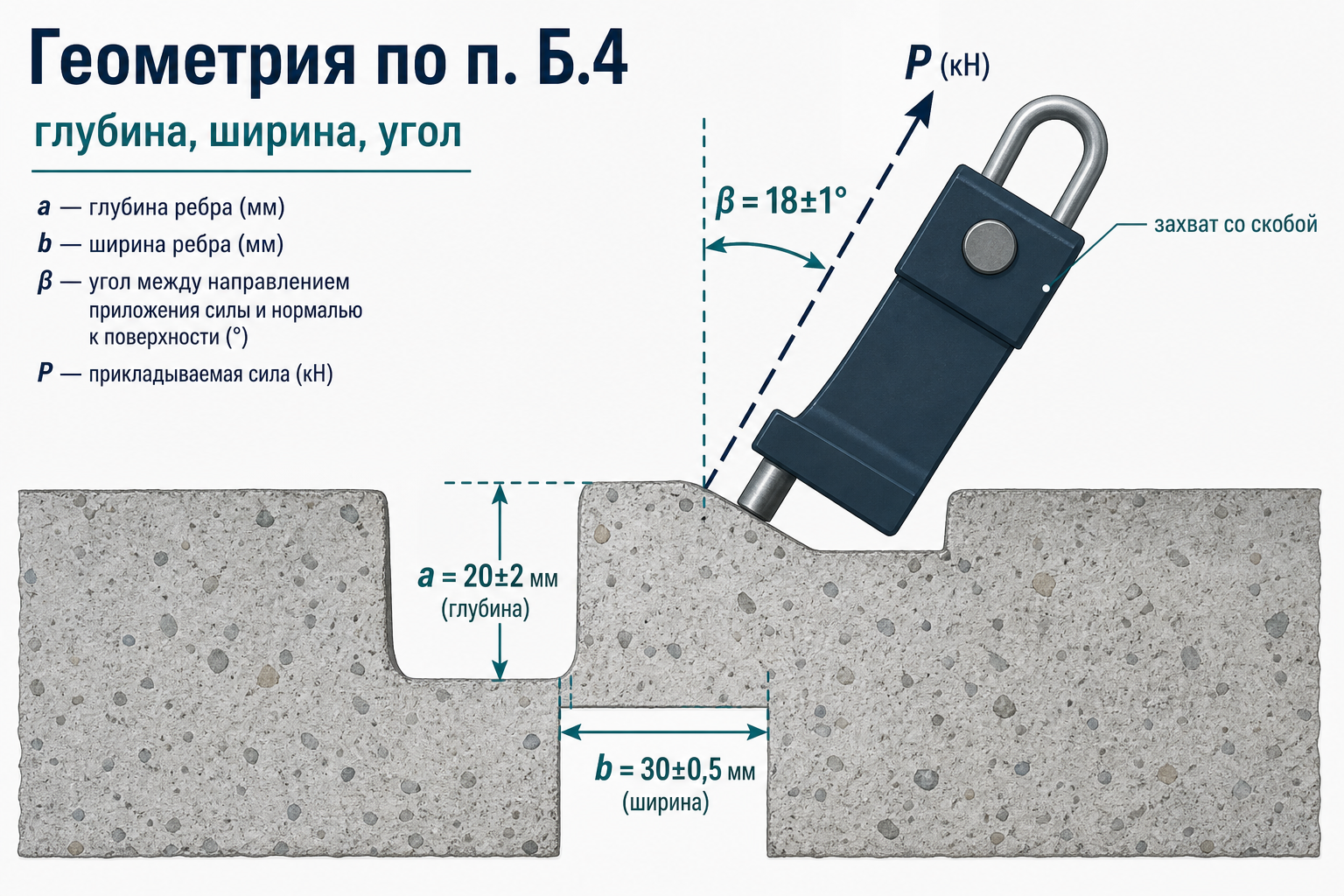

Скалывание ребра по приложению Б ГОСТ 22690-2015 — второй прямой НК-метод (п. 4.5): прочность считают по формуле (Г.1) без индивидуальной градуировки. Но метод не универсален — он применим только при тяжёлом бетоне B10–B70 на гранитном или известняковом щебне с крупностью ≤ 40 мм и при наличии ребра с толщиной элемента ≥ 170 мм.
Материал для инженера ПТО и строительного контроля, который заказывает НК и проверяет протокол. Отрыв с анкером — другой прямой метод (приложение А); здесь — когда выбрать скалывание ребра, п. 7.7 и приложение Б.

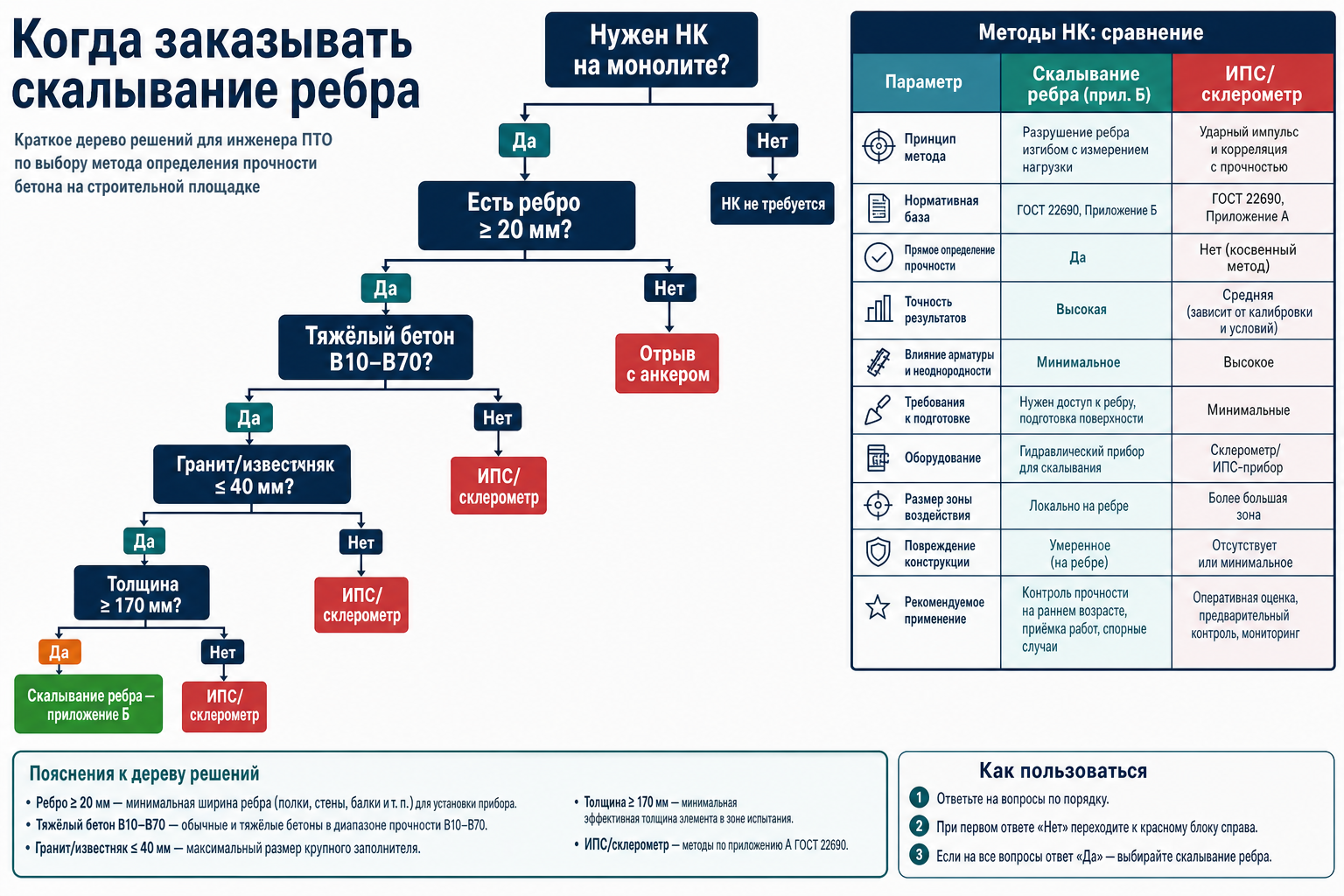

Да, если щебень гранит/известняк, крупность ≤ 40 мм, на углу есть ребро для захвата, толщина 300 ≥ 170 мм. В заявке указать скалывание ребра по приложению Б.
При стандартной схеме Б — нет (п. 4.5): m и (Г.1) заданы в приложении Г. Индивидуальная градуировка — при нестандартной схеме (построение по приложению Е).
П. 7.7.3 — результат не учитывают. Новый участок на другом ребре, ≥ 200 мм от предыдущего. В акте — отметка о браке точки.
Оговорка
Пример расчёта — иллюстрация. Перед подписанием акта сверяйте протокол с методикой ИЛ и схемой контроля по ГОСТ 18105-2018. Статья не заменяет решение проектировщика.
