Исполнительная документация по СП 77 — системы автоматизации
На сдаче АСУТП заказчик открыл раздел АК: АОСР на кабель есть, акта передачи контроллеров в монтаж нет, ведомость смонтированных средств не совпадает с шкафами на объекте, АОУСИТО подписан до акта приёмки в эксплуатацию. Технадзор: «СП 77 — своя цепочка, не подменяйте АОСР актом приёмки».

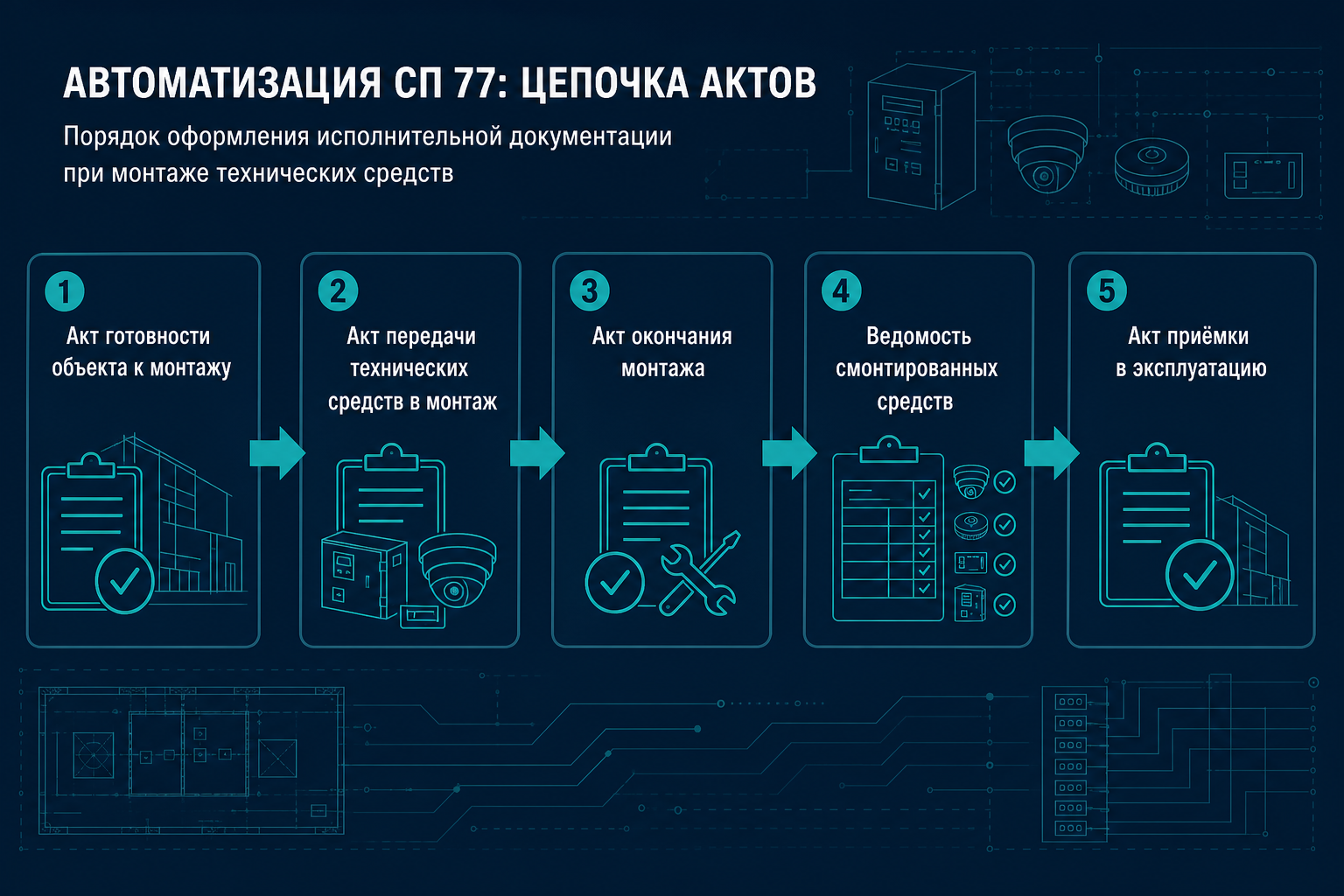

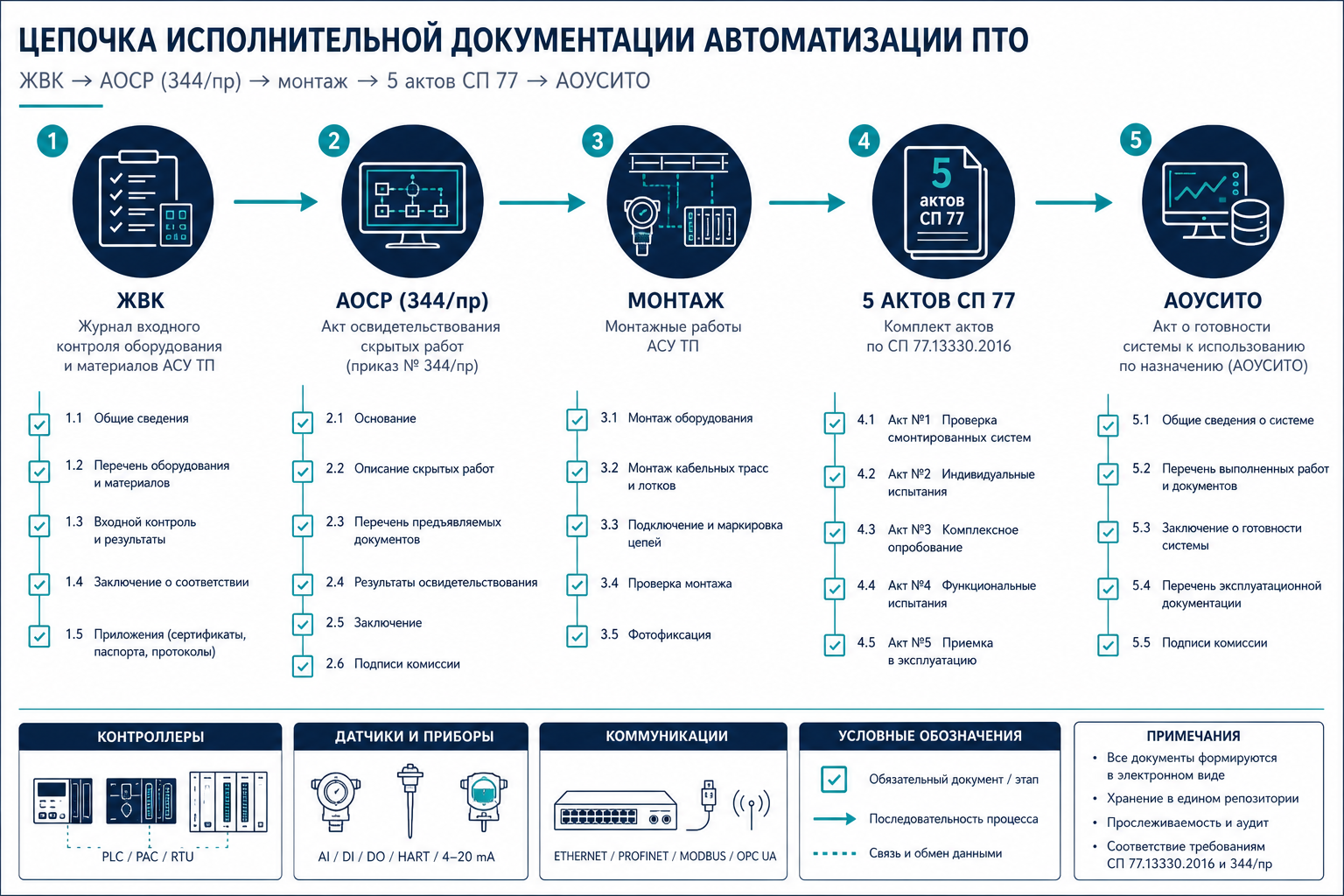

Коротко. СП 77.13330.2016 — свод правил на системы автоматизации зданий: АСУТП, АСУД, диспетчеризация ОВ/ВК, АСКУЭ, шкафы автоматики, датчики, контроллеры. Для ПТО СП 77 дополняет 344/пр: АОСР и АОУСИТО — из приказа, пять специальных актов — по СП 77. Это нормативная карта автоматики, а не общий комплект внутренних сетей(там ВК, ОВ, ЭМ без разбора СП 77) и не СП 73(сантехника и вентиляция).
Кому пригодится
Материал для инженеров ПТО и ИТР автоматики, которые закрывают раздел АК/АСУ. Не электромонтаж ЭМ, не сети связи СП 520 и не пожарная сигнализация — у них другие нормы и акты.
Акт готовности — по условию объекта (внутренние системы, несущие конструкции); на типовом этаже его часто включают в ИС заказчика. Если в перечнеИД акта нет — не подменяйте его АОСР.
Только если все участки испытаны, акты СП 77 подписаны и граница в АОУСИТО совпадает с ведомостью. Чаще — по подсистеме (отопление, вентиляция, АСКУЭ).
