Дефекты свай: как читать сейсмоакустическую запись по ГОСТ Р 72171-2025
Для инженера ПТО: акустическая аномалия и дефект, типовые сигналы рис. Б.1, ELR ±10 %, раннее отражение и провал в сейсмограмме, что требовать в протоколе и когда не подписывать акт.
Евгений СтроцкийИнженер ПТО, эксперт по ГОСТ 1810513 июня 2026 г.16 мин чтения
Для инженера ПТО: что требовать до устройства ростверка — срубка оголовка без шлама, 7 суток после бетонирования, ELR ±10 %, заключение о длине и сплошности, отличие от статики по ГОСТ 5686.
Для лаборанта: выделение отражений от подошвы и аномалий, формулы (1)–(2), выбор Δt и V, семь этапов приложения А, ELR по полю свай, заключение о сплошности в протоколе.
Для лаборанта: чем низкодеформационный (low strain) метод отличается от статики, стержневая волна и импульсное эхо, подбор ударника, временная и частотная область, варианты п. 4.4.1–4.4.5.
12 июн. 2026 г.
16 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
Дефекты свай — расшифровка сейсмоакустической записи для ПТО

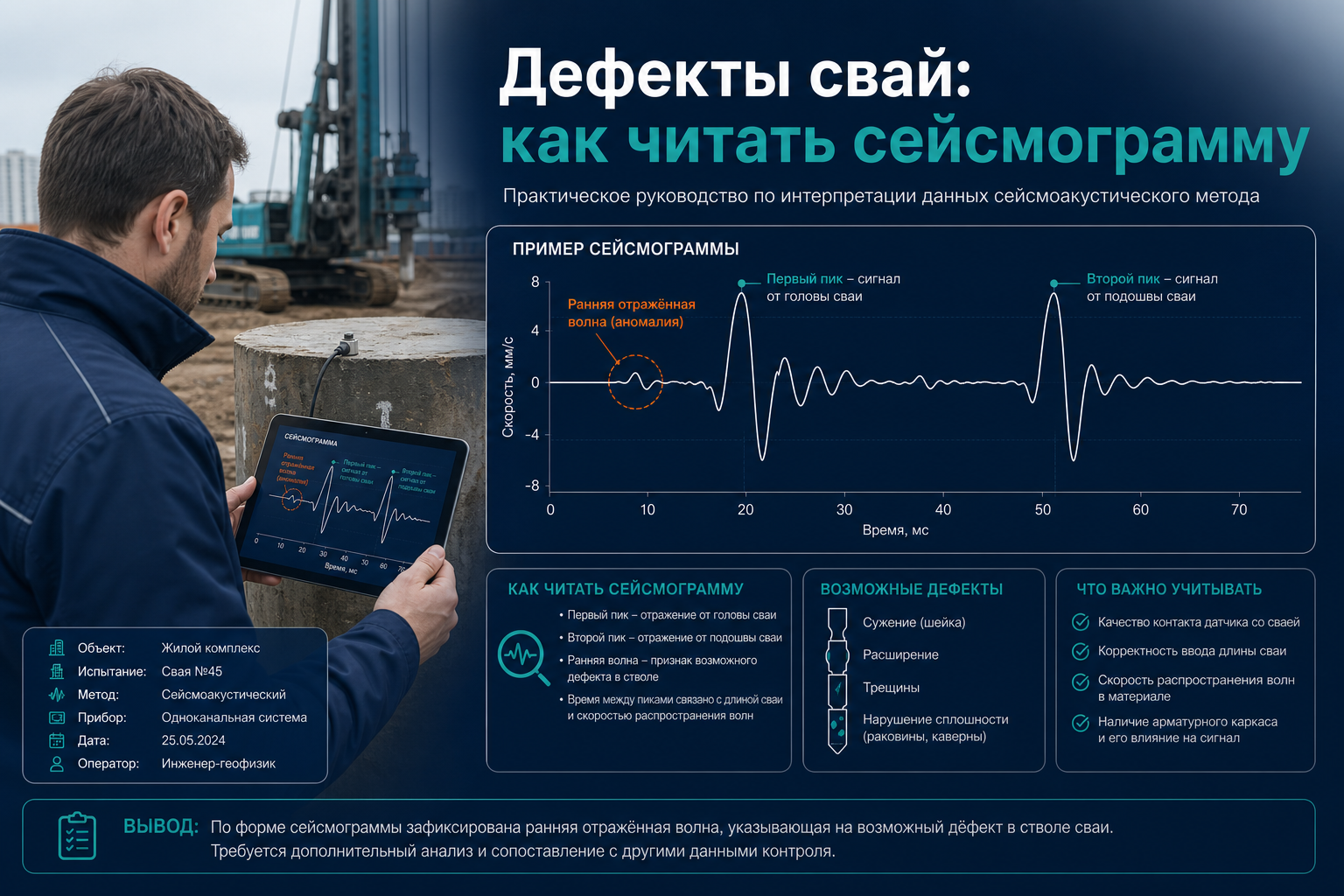

В протоколе на сваю №47 написано: «сплошность удовлетворительная». На приложенной сейсмограмме — раннее отражение на глубине 14 м при проектной длине 18 м и провал амплитуды перед отметкой подошвы. Инженер ПТО не обязан быть оператором PIT, но обязан понимать: заключение должно следовать из обработанных сигналов (п. 9.2д) и приложения Б ГОСТ Р 72171-2025.
Чеклист приёмки буронабивных — №50; физика low strain — №51. Здесь — как читать график и отличать дефект от «нормы» (кластер G, №52).
Для кого эта статья
Материал для инженеров ПТО, технадзора и заказчика, которые сверяют протокол ИЛ с сейсмограммами. Не заменяет работу аккредитованной лаборатории — даёт критерии приёмки документов.
П. 3.1:акустическая аномалия — значительное изменение амплитуды или частотного состава, которое не интерпретируется как импульс удара или отражение от нижнего торца сваи. Может указывать на нарушение сплошности или заметную неоднородность.
П. 3.2:дефект — отдельное несоответствие параметру, заданному проектом или нормативом (длина, сплошность, сечение).
П. 3.8:сплошность — отсутствие значительных дефектов в стволе.
Термин в протоколе
Что проверяет ПТО
«Аномалия на глубине z»
Есть ли выделение на графике (п. Б.1, треб. 1)
«Дефект»
Есть ли несоответствие проекту (L, сплошность)
«Сплошность удовлетворительная»
Нет ли противоречия с рис. Б.1 и ELR
Фраза «аномалий не выявлено» при видимом раннем пике — основание для запроса пересмотра заключения.

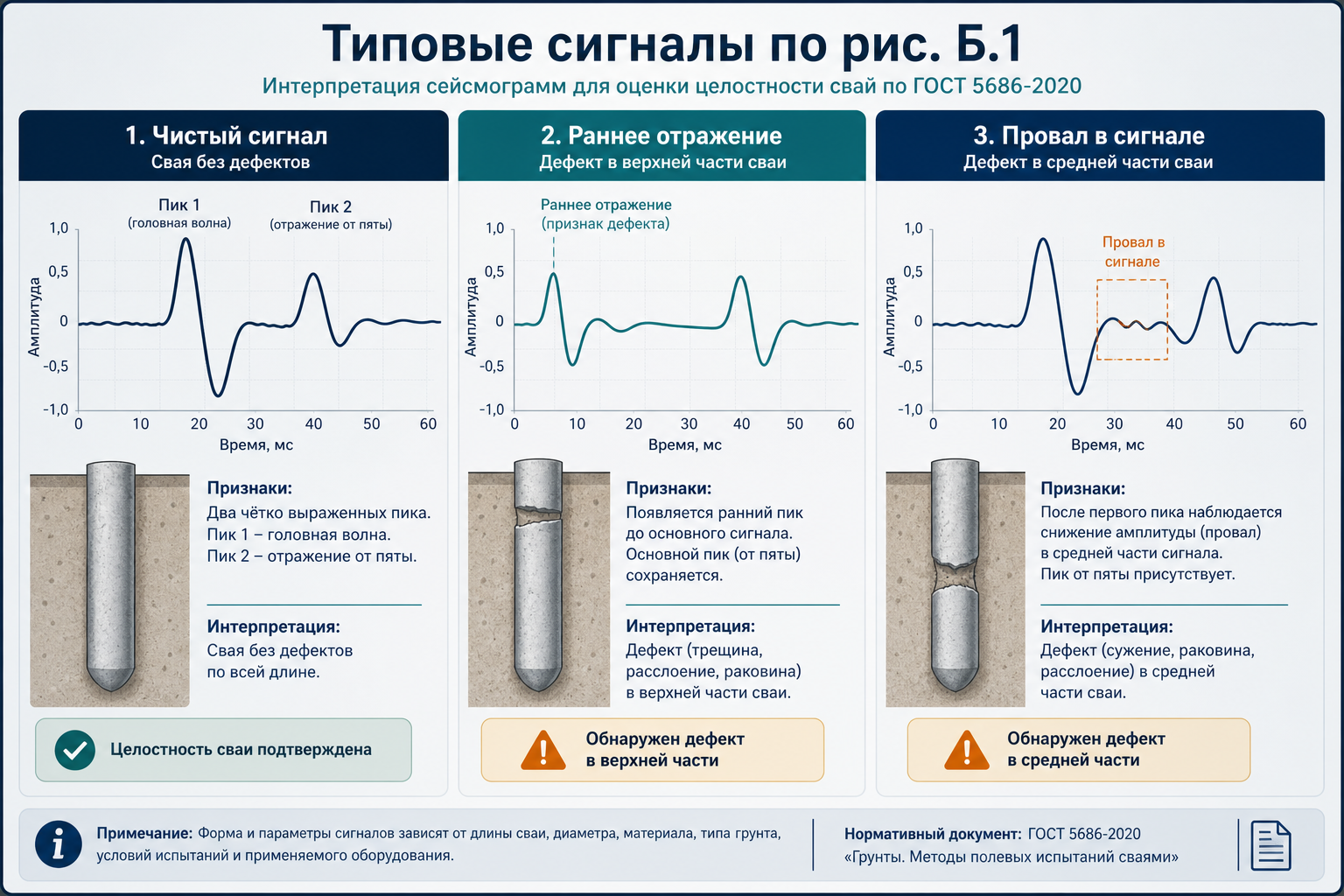

Таблица Б.4, профиль 3: свая не проектной длины → сигнал с ранним отражением.
ПТО сверяет:
Lизм из протокола меньшеLплан;
ELR< −10 % (п. Б.3);
на графике пик раньше, чем у соседних свай того же типа.
Действие: не подписывать акт на скрытые работы по этой свае до решения проектировщика; дополнительный анализ во временной и частотной области (п. Б.3).
Профиль 2: опора на грунты повышенной акустической жёсткости → отражение от грунта, не только от торца.
П. В.2: при скальных грунтах и большом L/d отражение от нижнего концане всегда выделяется. Это не автоматически дефект — но в протоколе должно быть обоснование и сопоставление с геологией (п. Б.1, треб. 3).
Скорость V выбрана корректно, «хвост» распределения в норме
< −10 %
Подозрение на недобор L или ошибку V — доп. анализ
> +10 %
Подозрение на завышение L (двойное отражение, неверная V)
ПТО запрашивает в протоколе: таблицу ELR по всем испытанным сваям и гистограмму (или эквивалентную сводку). Одна «хорошая» свая при трёх с ELR −15 % — повод не принимать поле «пакетом».
Не обязательно, но полезно проверить порядок величины: при V=4000 м/с и Δt=9 мс получаем L≈18 м. Расхождение с протоколом на >1 м без пояснения — вопрос к ИЛ.
П. Б.1, треб. 4: интерпретация — с учётом всех свай объекта. Одна аномалия — не повод признать поле; повод для обследования смежных и решения по СП 45.13330 / проекту.
Нет. Профили 4, 13 (рис. Б.1) — увеличение импеданса или нерегулярный профиль. Нужно сопоставление с буровыми журналами, ИГЭ и соседними сваями (п. Б.1, треб. 3–4).
