Контроль сплошности буронабивных свай по ГОСТ Р 72171-2025

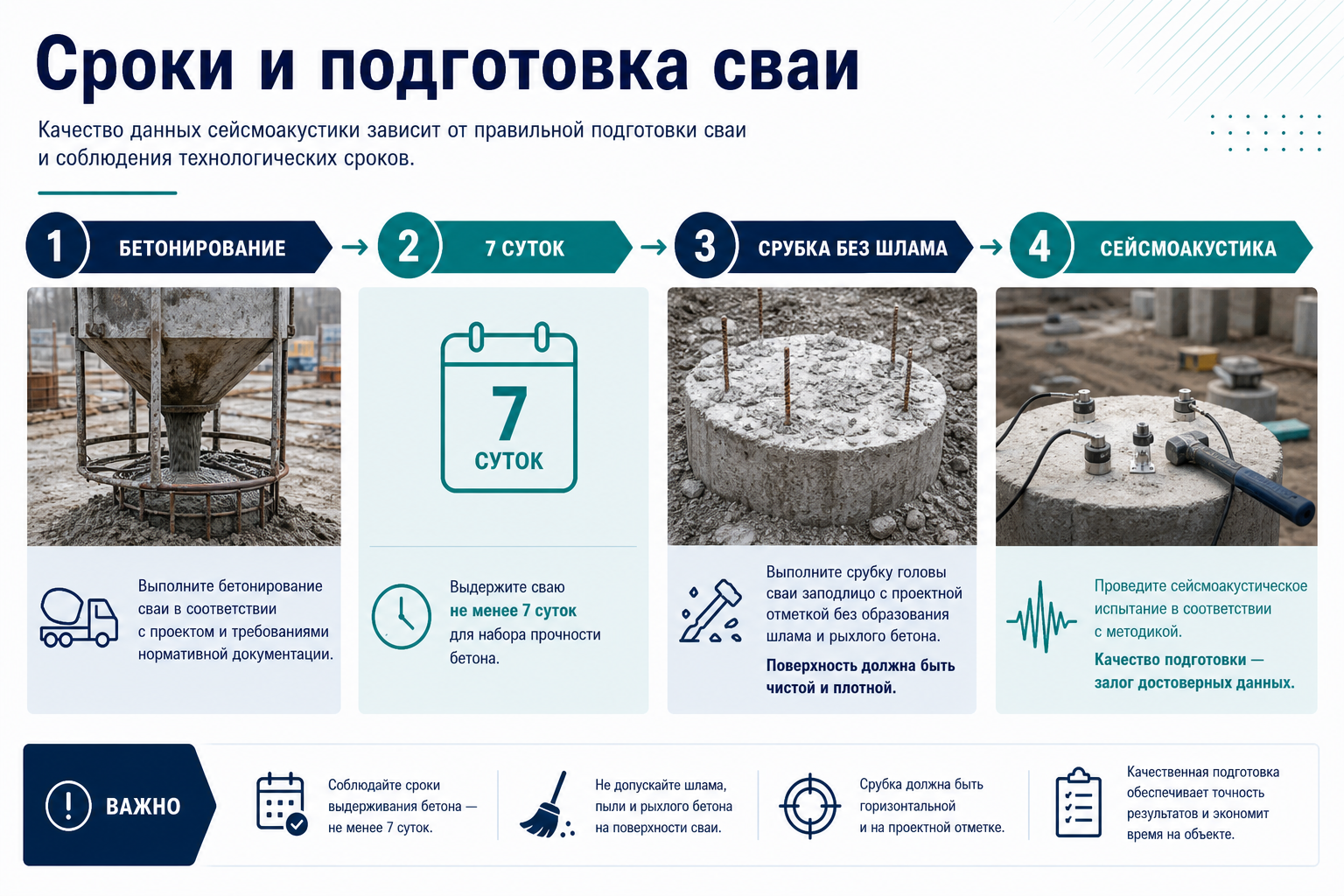

Для инженера ПТО: что требовать до устройства ростверка — срубка оголовка без шлама, 7 суток после бетонирования, ELR ±10 %, заключение о длине и сплошности, отличие от статики по ГОСТ 5686.
Евгений СтроцкийИнженер ПТО, эксперт по ГОСТ 1810511 июня 2026 г.15 мин чтения
Для инженера ПТО: акустическая аномалия и дефект, типовые сигналы рис. Б.1, ELR ±10 %, раннее отражение и провал в сейсмограмме, что требовать в протоколе и когда не подписывать акт.
Для лаборанта: выделение отражений от подошвы и аномалий, формулы (1)–(2), выбор Δt и V, семь этапов приложения А, ELR по полю свай, заключение о сплошности в протоколе.
Для лаборанта: чем низкодеформационный (low strain) метод отличается от статики, стержневая волна и импульсное эхо, подбор ударника, временная и частотная область, варианты п. 4.4.1–4.4.5.
12 июн. 2026 г.
16 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
Контроль сплошности буронабивных свай — инженер ПТО на объекте

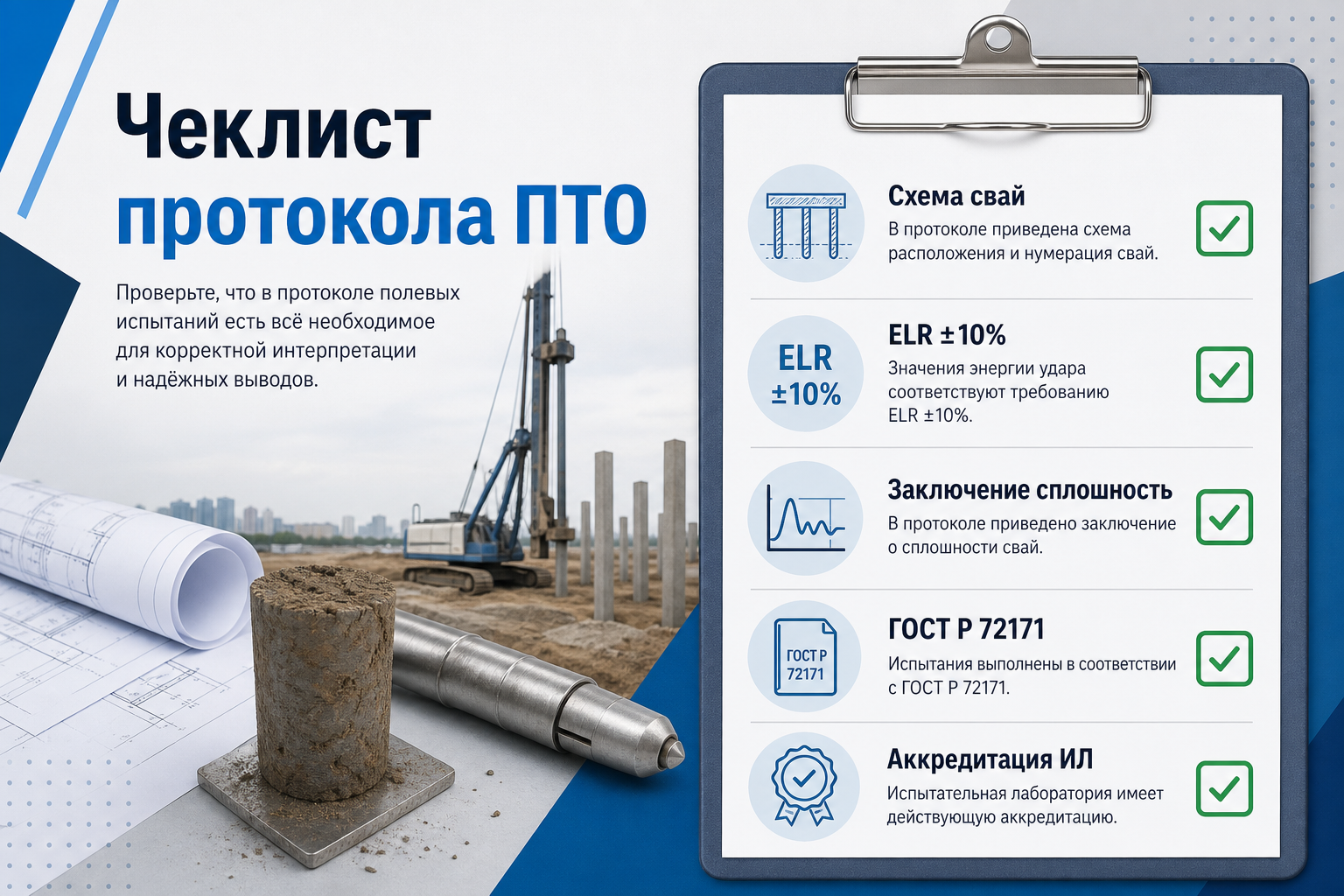

Подрядчик сдал протокол сейсмоакустики на Ø800, L = 18 м: длина совпала с проектом, сплошность — «удовлетворительная». Инженер ПТО отклонил пакет: на оголовке остался шламовый слой, испытания провели на 4-е сутки без согласования с проектом, в заключении нет ELR и обработанных сигналов по п. 9.2д ГОСТ Р 72171-2025.
Для буронабивных свай сейсмоакустика — основной неразрушающий контроль до ростверка. Методика в ИЛ — №49; здесь — что требовать ПТО (кластер G, №50).
Для кого эта статья
Материал для инженеров ПТО, технадзора и геотехников, которые принимают свайное поле из буронабивных свай. Фокус — документы и условия на площадке, не настройка прибора.
П. Б.3: сваи с ELR вне ±10 % — дополнительный анализ. ПТО не подписывает приёмку поля, пока ИЛ не пояснит отклонение (повтор, уточнение V, кернообразование по проекту).
Пример: проект L = 20 м, измерено 17,5 м → ELR = −12,5 % → вне допуска.
Длину и сплошность — да, при полном протоколе 72171. Несущую способность — только статика или расчёт по результатам статики на контрольных сваях (проект).
72171 (с 01.01.2026) — национальный стандарт с обязательным приложением Б, требованиями к протоколу и методам ОПВ/ПСМ. В новых объектах ПТО ссылается на 72171.
