    ИИ и исполнительные схемы — рабочее место ПТО LABGO

    Геодезист прислал в WhatsApp Excel с координатами плиты и PDF «ИС» без осей. ПТО должен закрыть АОСР на бетонирование завтра, а схему ещё не принял. Вручную сверять 47 строк с прил. В 51872 — час на лист, и всё равно можно пропустить каталог координат.

    Коротко. ИИ-ассистент для инженера ПТО в LABGO не рисует ИГС вместо геодезической службы и не подписывает схему. Он принимает полевые данные (Excel, PDF, сканы ведомостей), извлекает факты, сверяет лист с 51872 и обязательными элементами, готовит черновик замечаний и реквизиты для п. 4 АОСР. Исполнительную съёмку и оформление чертежа — геодезист; решение «принять в комплект» — инженер ПТО.

    Кому пригодится

    Материал для инженеров ПТО, которые принимают схемы от подрядчика и связывают их с актами. Это продуктовый сценарий обработки замеров, не справочник по составу ИГД, не разбор полей листа и не черновик АОСР.

    С чем не путать🔗

    МатериалФокусЗдесь
    Состав ИГД 51872Какие схемы в комплектеКак ПТО обрабатывает один лист с ИИ
    Обязательные элементы схемыНорма на бумагеАвтопроверка + замечания в рабочем месте ПТО
    Черновик АОСРПоля акта 1–7Вход — схема и замеры, выход — п. 4 и приёмка ИГС
    ИИ-ассистент для отдела ПТОВсе сценарииОдин job — исполнительные схемы

    Какие файлы можно загрузить на вход🔗

    ИсточникФорматЧто извлекает ассистент
    Ведомость геодезической съёмкиExcel, CSVОси, отметки, отклонения мм
    PDF ИГС от СКPDFРеквизиты листа, масштаб, наличие осей / примечания
    Скрин таблицы из WhatsAppPNG, JPGТочечные факты по этапу
    Рабочий чертёж КЖ (основа п. 5.6)PDFПроектные размеры для сопоставления
    Журнал бетонных работPDF, сканДата заливки, маркировка захватки

    Этап работ (@этап в чате) — якорь: «Плита П-3, оси 3–5, отм. +12,000». Без этапа ассистент не привязывает замеры к конкретному АОСР / АООК.

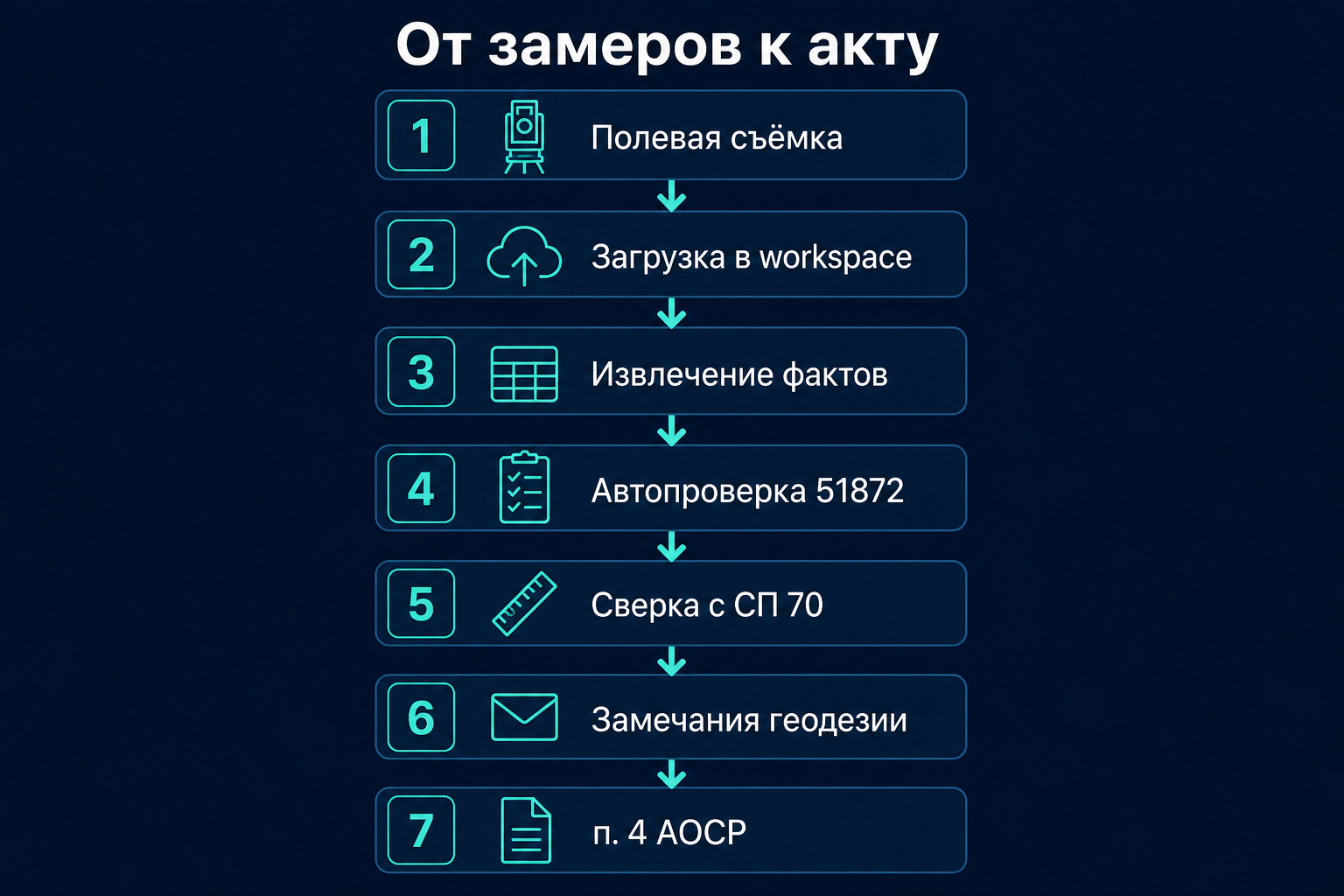

    Цепочка: от поля до п. 4 АОСР🔗

    Цепочка обработки полевых замеров в исполнительную схему

    ШагДействиеРезультат для ПТО
    1Геодезист сдаёт съёмку на объектExcel + черновик PDF ИГС
    2ПТО загружает файлы в папку схемы или чат рабочего места ПТООчередь разбора документов
    3Извлечение фактов (PtoFact)Таблица: ось, проект, факт, Δ мм
    4Автопроверка по 51872 (прил. В, п. 5.2–5.14)Список пропусков: «нет осей», «нет каталога»
    5Сверка Δ с допусками СП 70 (если монолит)Подсказка: превышение → нужно согласование п. 5.5
    6Черновик замечаний геодезистам или принятиеПисьмо / задача СК
    7Реквизиты схемы → п. 4 АОСР№ листа, дата, приложение к акту

    Было: инженер открывает Excel и PDF в двух окнах, вручную ищет п. 5.4 в 51872. Стало: в умном рабочем месте ПТО ассистент показывает расхождение «факт / допуск» и цитирует пункт из нормативной базы — подпись схемы и акта остаётся за инженером.

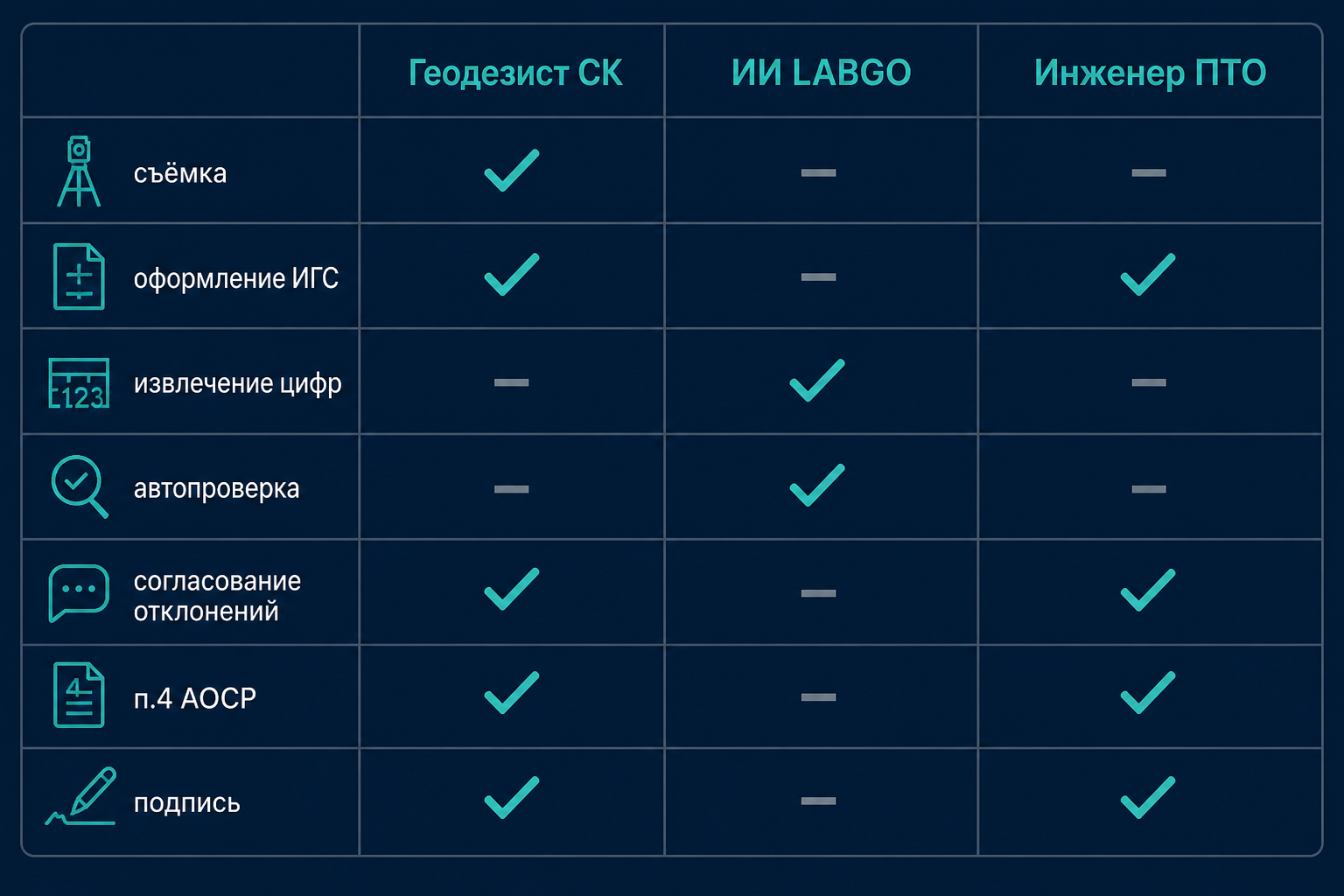

    Что делает ИИ, что — геодезист и ПТО🔗

    Границы ответственности: геодезист, ИИ и инженер ПТО

    ЗадачаГеодезическая служба СКИИ-ассистент LABGOИнженер ПТО
    Исполнительная съёмка в натуре✅❌❌
    Оформление ИГС по 51872 (графика)✅❌ не CADПриёмка листа
    Извлечение цифр из Excel / PDF—✅Проверка выборочно
    Чеклист прил. В, каталог координат—✅ автопроверкаРешение вернуть / принять
    Согласование перебора допуска (п. 5.5)Оформляет на листеНапоминает + алгоритмКонтроль реквизитов
    п. 4 АОСР — ссылка на схемуПередаёт номер листа✅ подставляет реквизиты если файл естьСверка с фактом осмотра
    Подпись на схеме / штамп п. 7.4✅ исполнитель❌Контроль заказчика

    Ассистент не пишет «схема готова к сдаче», если автопроверка нашла критичные пропуски (оси, система координат, масштаб).

    Типовые запросы в чате рабочего места ПТО🔗

    ЗапросОтвет ассистента
    «@этап плита 3–5 — проверь ИГС по 51872»Чеклист прил. В + ссылки на пункты
    «Сравни Excel замеров с PDF схемы»Таблица расхождений по точкам
    «Есть ли превышение по табл. 5.12 СП 70?»Строки с Δ > допуска
    «Черновик замечаний геодезии по этому листу»Нумерованный список для письма СК
    «Подставь схему в п. 4 АОСР на бетон»Реквизиты в черновик акта

    Типовые ошибки — как ловит автопроверка🔗

    ОшибкаПочему возвращаютЧто подсветит ИИ
    Excel есть, PDF — скан КЖНет исполнительной съёмки (п. 4.4)«Факт не зафиксирован на ИГС»
    Отклонение 12 мм без согласованияп. 5.5+ шаблон запроса в ПД
    Нет примечания о приборе и ГРОприл. ВПропуск блока примечаний
    Каталог координат отсутствует на фундаментеп. 5.4Критичное замечание
    Реквизиты схемы не в п. 4 АОСР344/прСвязь с 10 ошибок АОСР

    FAQ🔗

    ИИ сам построит исполнительную схему из Excel?🔗

    Нет. Чертёж ИГС готовит геодезическая служба по 51872. ИИ обрабатывает данные, проверяет комплектность листа и помогает ПТО с актами и замечаниями.

    Можно ли загрузить только фото таблички с объекта?🔗

    Да как временный факт — ассистент извлечёт цифры для сверки. В комплект ИД всё равно нужен оформленный лист ИГС от СК.

    Заменяет ли это AutoCAD / Revit?🔗

    Нет. LABGO — контур ПТО и комплекта ИД, не САПР геодезии.

    Как связать схему с АООК на перекрытие?🔗

    После приёмки ИГС реквизиты идут в п. 3–4 АООК и комплект на плиту. ИИ подставляет номера из файла объекта.

    Это тот же сценарий, что проверка комплектности перед сдачей?🔗

    Частично. Здесь — один лист схемы и полевые замеры. Полный том перед ЗОС — В7.

    Связанные материалы🔗

    • ГОСТ Р 51872 — состав ИГД
    • Обязательные элементы схемы
    • Допуски монолита СП 70
    • Расхождение факта с проектом
    • ИИ-ассистент для отдела ПТО
