ИИ разбирает Excel замеров и PDF ИГС: извлекает оси, отметки и отклонения, сверяет лист с ГОСТ Р 51872-2024 и допусками СП 70, готовит замечания геодезии и реквизиты для п. 4 АОСР.
51872 · 344/пр · СП 70 — съёмку и графику делает геодезист; решение «в комплект» — за инженером ПТО
ГОСТ Р 51872-2024 · приёмка листа
| Точка | Проект | Факт | Δ мм |
|---|---|---|---|
| 3–5 | 300 | 298 | −2 |
| +12,000 | 12,000 | 11,988 | −12 |

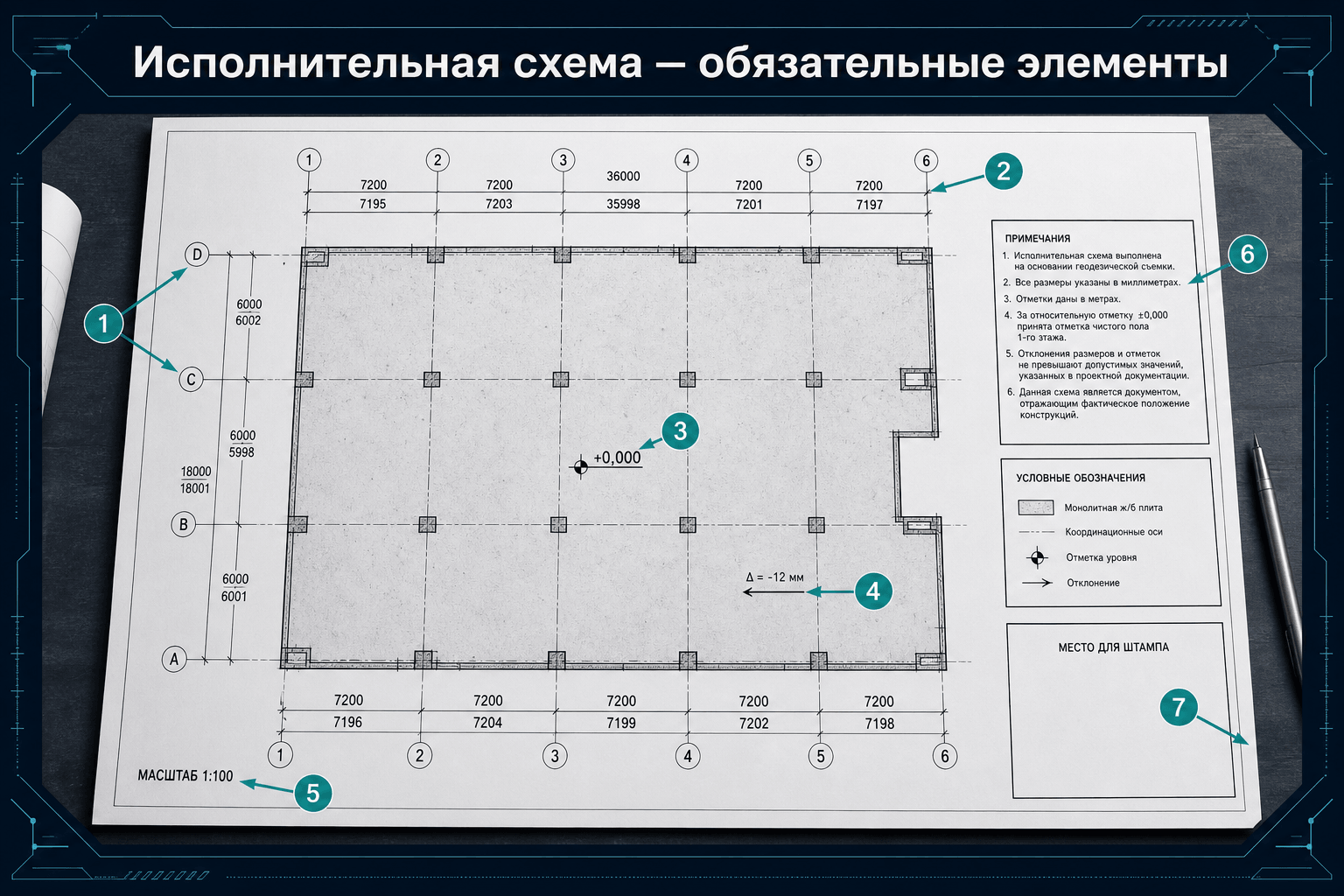

Исполнительная геодезическая схема (ИГС) фиксирует фактическое положение конструкции или сети после съёмки: оси, проектные и действительные размеры и отметки, отклонения, масштаб и систему координат. Это не акт и не журнал — доказательство положения, которое потом вкладывают в АОСР, АООК и комплект на захватку.
Правила оформления — ГОСТ Р 51872-2024 (разд. 5, прил. Б и В). В составе ИД по Приказу Минстроя №344/пр схемы — отдельная позиция и приложение к актам (п. 4 АОСР, п. 5а АООК). На монолите отклонения сверяют с СП 70.13330.2012 (табл. 5.11–5.12), а не «на глаз». ИГС (п. 3.4) не путают с исполнительной схемой без полной геодезии (ИС, п. 3.6) — вид сверяют с перечнем заказчика.
Типовые сбои с приёмки — и что меняет цифровой сотрудник LABGO
Как было
Прислали PDF «ИС» без факта: контур с рабочего чертежа, две цифры от руки. По п. 4.4 51872 это не исполнительная съёмка — технадзор возвращает лист и акт.
С LABGO
ИИ отличает рабочий чертёж от листа с фактом: подсвечивает отсутствие действительных размеров, осей и примечания о съёмке до вложения в акт.
Как было
На плане нет разбивочных осей (п. 5.2, прил. В), у подземки нет каталога координат (п. 5.4), в примечании пусто про прибор и ГРО.
С LABGO
Автопроверка по чеклисту 51872: оси, проект+факт, масштаб у вида, каталог, блок примечаний — с цитатой пункта нормы.
Как было
Лист лежит в WhatsApp, акт уже на подписи. В п. 4 нет реквизитов схемы — комплект «тонкий», АООК тоже без ИГС.
С LABGO
После приёмки листа ИИ подставляет номер, дату и приложение в черновик АОСР и помечает пробел на карте комплекта.
От полевых файлов до замечаний и реквизитов в акте — на вашей проверке
Марка элемента, оси, отметка. На вход — Excel/CSV замеров, PDF ИГС, при необходимости рабочий КЖ и журнал для даты заливки.
Таблица: ось / проект / факт / Δ мм, реквизиты листа, масштаб, наличие осей и примечаний.
Чеклист прил. В и п. 5.2–5.14; для монолита — сверка Δ с табл. 5.11–5.12 СП 70; перебор — напоминание о согласовании п. 5.5.
Черновик замечаний геодезии или реквизиты принятой схемы в АОСР. Подпись листа и решение «в комплект» — за вами.
Граница ответственности — без ложных ожиданий
Оформление схемы и допуски — разные документы, оба нужны на приёмке
ГОСТ Р 51872-2024
ИГС: оси, проект+факт, отклонения, каталог, примечания; прил. Б и В
Приказ Минстроя №344/пр
Схемы в составе ИД; приложение к АОСР (п. 4) и АООК (п. 5а)
СП 70.13330.2012

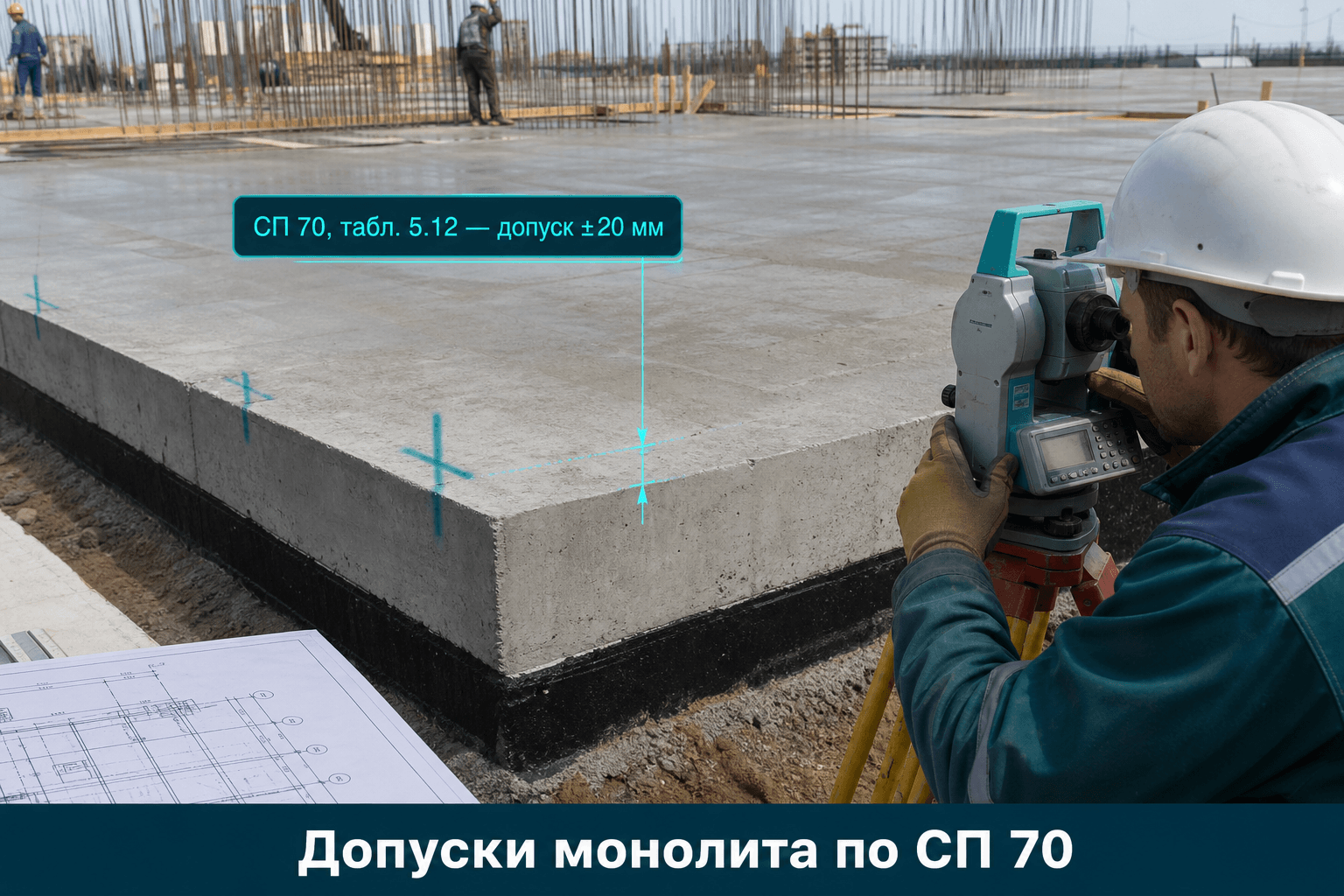

Допуски монолита табл. 5.11–5.12 — сверка Δ, не «на глаз»
