СП 63: как инженеру ПТО читать раздел бетона в проекте
Где в КЖ искать класс B, марки F и W, проектный возраст и вид бетона по СП 63.13330.2018. Чеклист для сверки с паспортом смеси, актом и протоколом — без путаницы с таблицей МПа для лаборатории.
Евгений СтроцкийИнженер ПТО, LABGO13 августа 2026 г.15 мин чтения
Как инженеру ПТО проверить защитный слой a₀ по проекту и СП 63.13330.2018, зафиксировать в АОСР и на исполнительной схеме. Таблица 10.1, фикаторы, типовые замечания.
Для инженера ПТО: структура бетонного блока ИД — журнал, схемы, АОСР, протоколы, Bф по 8.5.3; как агент ведёт реестр, сверяет связки и находит пробелы до сдачи технадзору.
Какие дефекты протокола испытаний — основание для возврата в ИЛ, а какие решает только аккредитация. ГОСТ Р 58973, связь с АОСР и чеклист инженера ПТО на стройке.
18 авг. 2026 г.
15 мин
Получайте новые статьи на email
Экспертные материалы о НК и лабораторных исследованиях
На листе КЖ-3 в ведомости элементов — B25 F150 W6, в паспорте смеси подрядчика — B25 W4, в АОСР прораб написал «В25». Инженер ПТО не проектирует плиту, но обязан понять: какой бетон требует проект, что заказали на заводе и что подтвердит лаборатория. Иначе протокол формально «соответствует», а конструкция — нет.

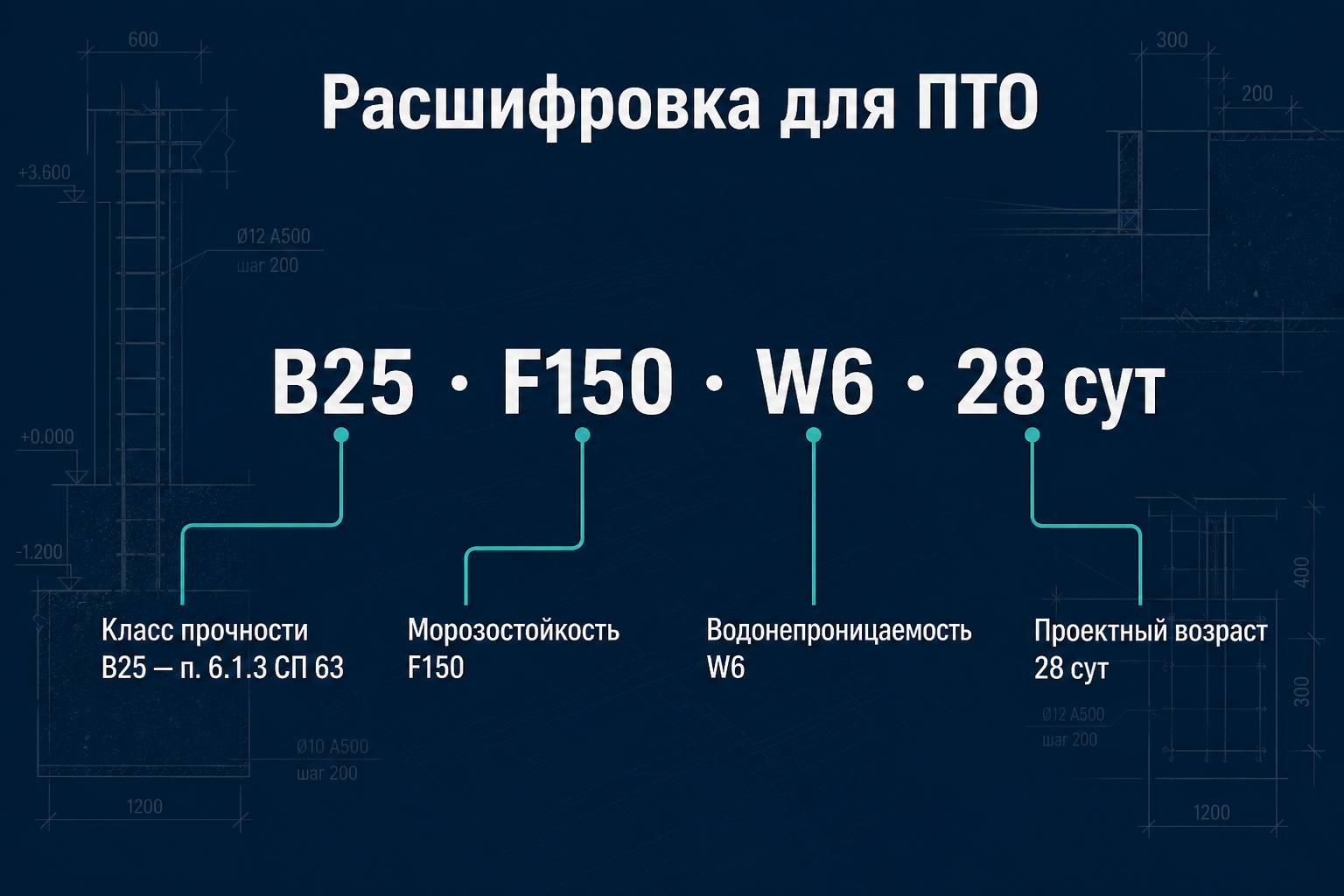

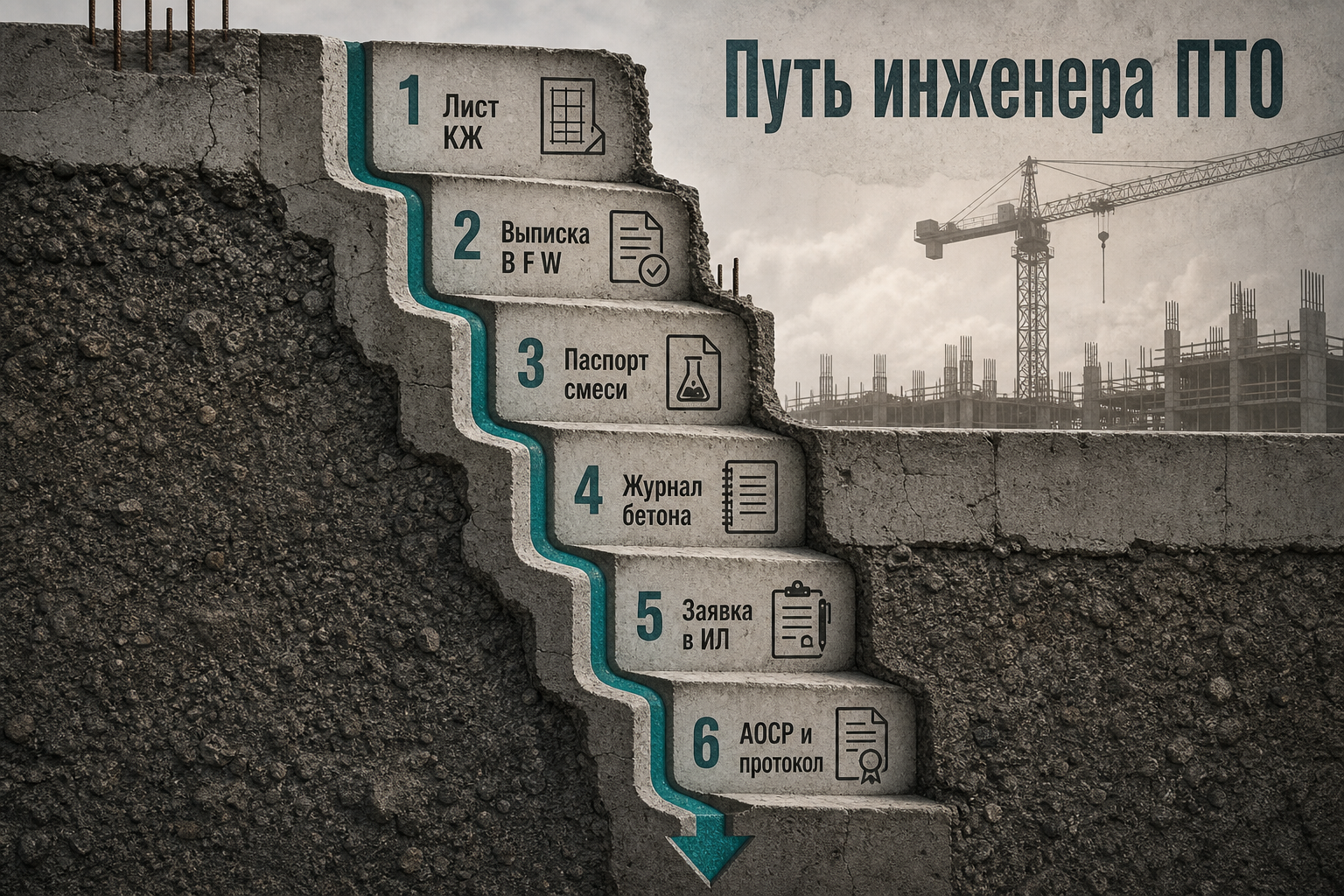

Коротко. По СП 63.13330.2018 (п. 6.1.2–6.1.3) в проекте задают вид бетона и нормируемые показатели: класс B (прочность на сжатие), при необходимости F (морозостойкость), W (водонепроницаемость), проектный возраст (п. 6.1.5, по умолчанию 28 суток). ПТО выписывает эти значения по конкретной конструкции (ось, отметка, марка элемента) и сверяет с паспортом смеси, п. 3–4 АОСР и протоколом. МПа в лаборатории — отдельная тема: см. таблицу классов и Bнорм, здесь — чтение проекта.
Кому пригодится
Материал для инженеров ПТО и строительного контроля, которые сверяют закупку смеси и ИД с разделом КЖ. Это навигация по проекту по СП 63, а не расчёт Rb и не комплект ИД на фундамент.
СП 63 (п. 6.1.3): класс B назначают для всех конструкций; F — если замораживание/оттаивание; W — если ограничена водопроницаемость; Bt — когда растяжение главное (редко в типовом КЖ для ПТО).
Класс прочности на сжатие, кубиковая прочность с обеспеченностью 0,95
Паспорт смеси, п. 3 АОСР, протокол — тот же класс
F150
Марка морозостойкости — число циклов
Протокол 10060 — если в проекте F указана
W6
Марка водонепроницаемости — давление воды при испытании
Протокол 12730.5 — если W в проекте
28 сут (или не указано)
Проектный возраст прочности (п. 6.1.5)
R28 в протоколе; R7 — для скрытых (см. хронологию)
Тяжёлый / мелкозернистый
Вид бетона (п. 6.1.1)
Состав смеси в паспорте
Минимумы СП 63 (п. 6.1.6): для железобетона — не ниже B15; для преднапряжения — выше (зависит от класса арматуры). Если в проекте B12,5 на несущую плиту — это повод уточнить у проектировщика, а не «подписать как есть».
B в проекте ≠ МПа в протоколе
B25 в КЖ — класс по СП 63. 32,5 МПа в протоколе — результат испытания по 18105. Сравнивать «25 = 25 МПа» нельзя — см. таблицу для лаборатории. ПТО сверяет обозначение класса и заключение протокола, не подставляет МПа вместо B.
Было: инженер листает PDF КЖ, переписывает B/F/W в Excel, ищет лист в WhatsApp. С умным рабочим местом ПТО можно прикрепить лист КЖ и получить выжимку по захватке — класс, F, W, возраст — с ссылкой на пункт СП 63 из нормативной базы. Подпись акта и решение «принять» — по-прежнему за инженером.
Нет. F — если конструкция подвергается замораживанию/оттаиванию; W — если ограничена водопроницаемость (п. 6.1.3, 6.1.8–6.1.9). Отсутствие в ведомости — не заказ F150 «на всякий случай».
СП 63 — что требует проект (состав бетона). СП 70 — как контролировать и оформлять (п. 5.5, журнал). ПТО использует оба: прочитал проект по 63 → оформил контроль по 70.
