Защитный слой и армирование в исполнительной документации

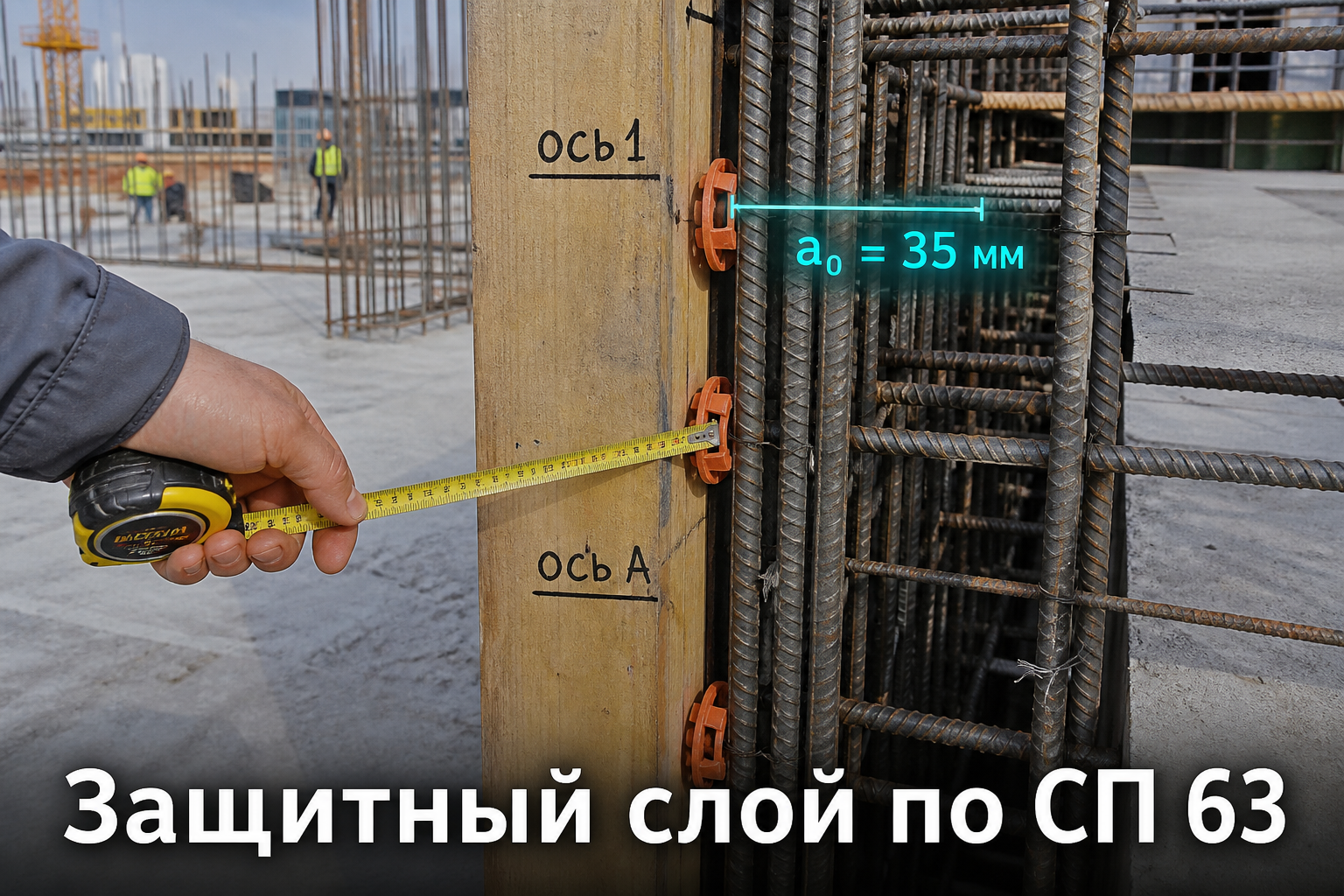

На осмотре армокаркаса плиты П-3 прораб говорит: «фиксаторы стоят, схема потом». В проекте a₀ = 35 мм, замер линейкой на верхней сетке — 22 мм. АОСР уже подписан «по проекту». При приёмке технадзор вскрывает опалубку у стены — арматура прижата к сетке. ПТО возвращает комплект: нет подтверждения защитного слоя.

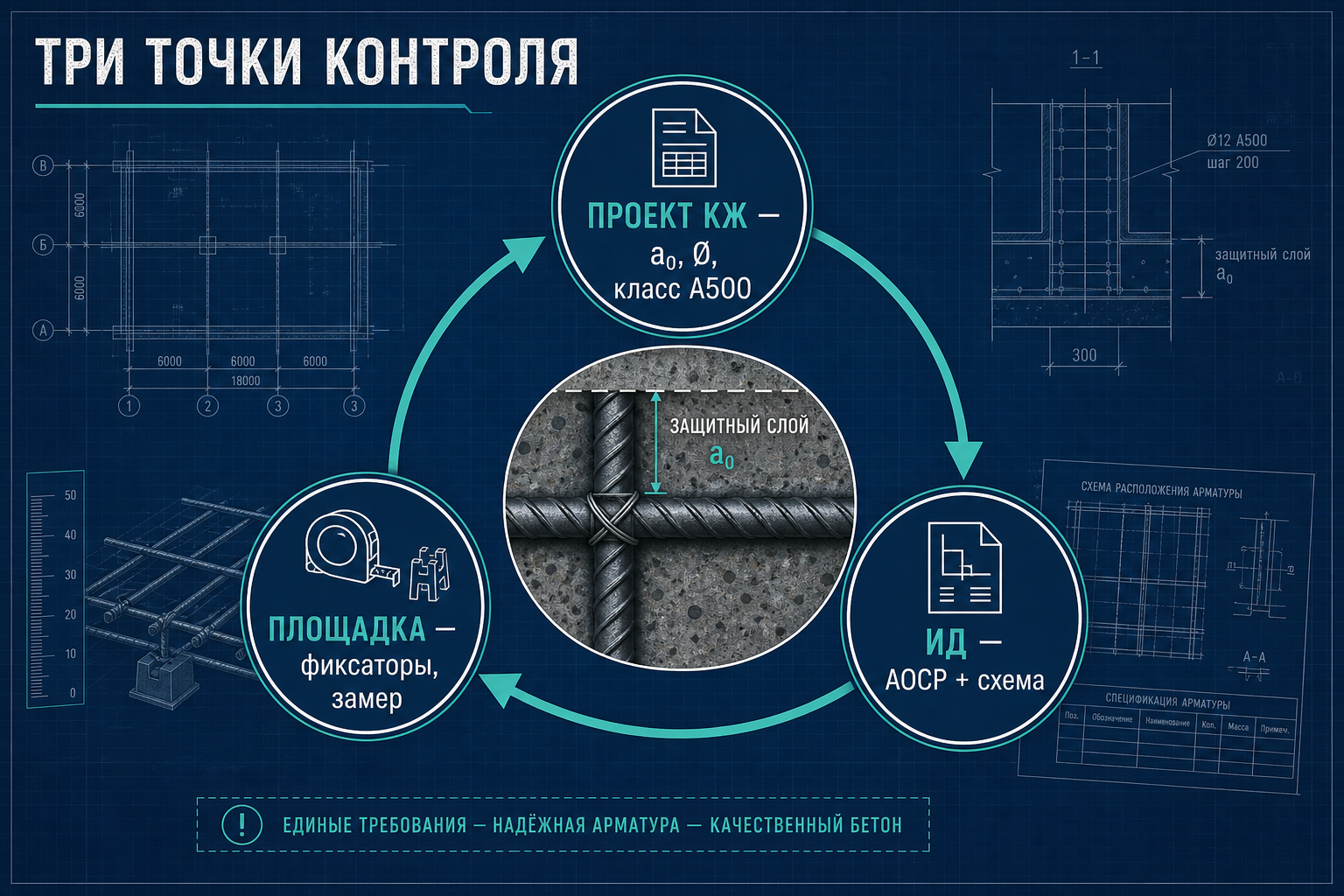

Коротко. Защитный слой — расстояние от грани конструкции до ближайшей поверхности стержня (СП 63, п. 3.5, 10.3.1–10.3.2). ПТО сверяет a₀ из КЖ с фактом (фиксаторы, шаблон, геодезия), фиксирует в АОСР на армирование и исполнительной схеме (если в перечне ИД). Минимумы — табл. 10.1 СП 63; проект может задавать больше, но не меньше нормы.
По бетонным работам: АОСР на армирование оформляется до бетонирования; исполнительная схема на армирование — по перечню заказчика (51872 не требует обязательно, но перечень решает).

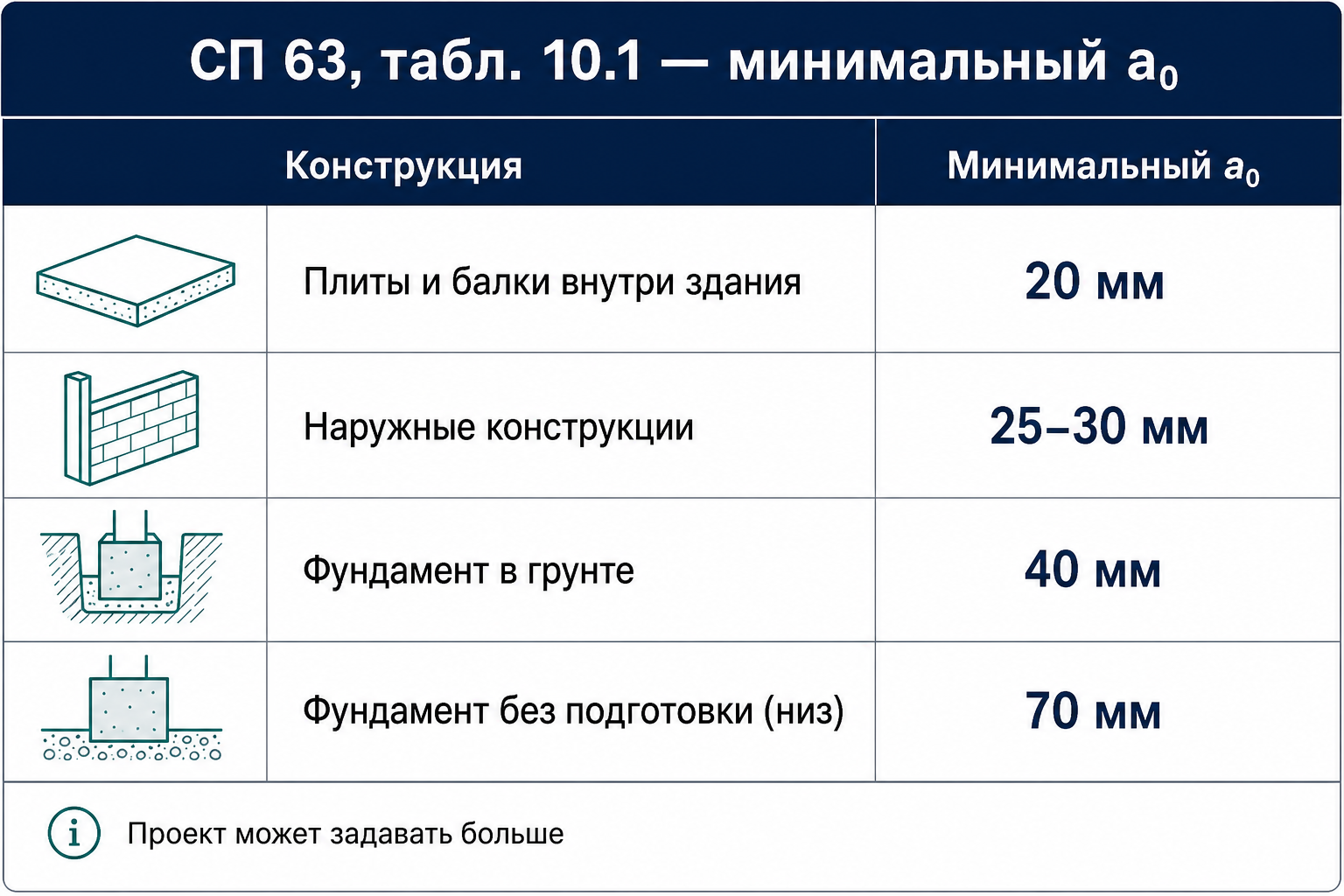

СП 63 (п. 10.3.2): толщина a₀ — из проекта с учётом СП 28 (агрессивная среда). Общие минимумы рабочей арматуры — табл. 10.1 (мм):
Условия (упрощённо для ПТО)
Минимум a₀, мм
Плиты, стены, балки — внутри здания, сухая среда
20
Наружные стены, открытые конструкции
25–30
Фундаменты в грунте
40
Монолитный фундамент без бетонной подготовки (нижняя рабочая арматура)
70
Дополнительно (п. 10.3.2): a₀ ≥ диаметра стержня и ≥ 10 мм; для конструктивной арматуры — на 5 мм меньше, чем для рабочей; сборные элементы — минус 5 мм к таблице.
ПТО не подменяет проектировщика: если в КЖ a₀ = 35 мм, контролируем 35, даже когда таблица даёт 20.
Было: инженер вручную сверяет узел КЖ с фото в мессенджере. В умном рабочем месте ПТО можно прикрепить лист КЖ и черновик АОСР — ассистент подсветит, если a₀ или класс арматуры в акте ≠ проекту, до подписи.
