Комплект исполнительной документации на внутренние инженерные сети
На сдаче 2-го этажа есть АОСР на стояки К1, но нет акта испытания канализации, гидроиспытание отопления датировано до промывки, а электрика — протокол изоляции без кабельного журнала. Заказчик возвращает весь раздел «Инженерные сети».

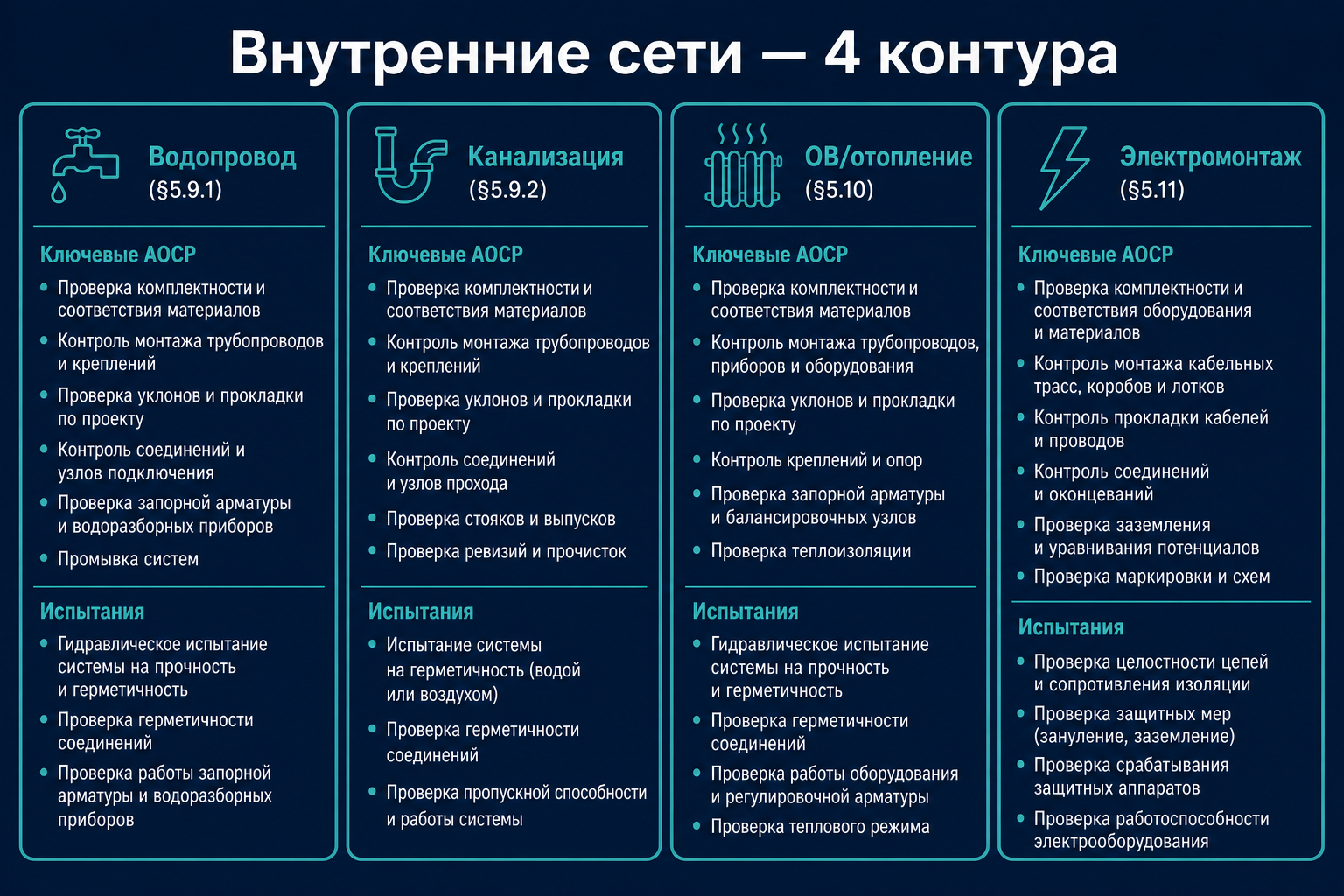

Коротко. Комплект ИД на внутренние инженерные сети ведут по 344/пр: водопровод, канализация, отопление/вентиляция, электромонтаж: ОЖР, ЖВК, АОСР на скрытые работы, комплект исполнительных чертежей, акты промывки/гидроиспытаний/приёмки, протоколы ЭМ. На законченный участок сети — акт участков сетей АОУСИТО (п. 5 344/пр), не замена АОСР.
Кому пригодится
Материал для инженеров ПТО — внутри здания: ВК, ОВ, ЭМ. Это не наружные сети, не разбор формы АОУСИТО целиком (есть отдельная статья) и не цитирование СП 30/73/76 по пунктам.
По СП 543: отдельные ИС на каждый АОСР — не обязательны; достаточно комплекта исполнительных чертежей, отражающих факт. При акте на часть системы — схема участка к акту.

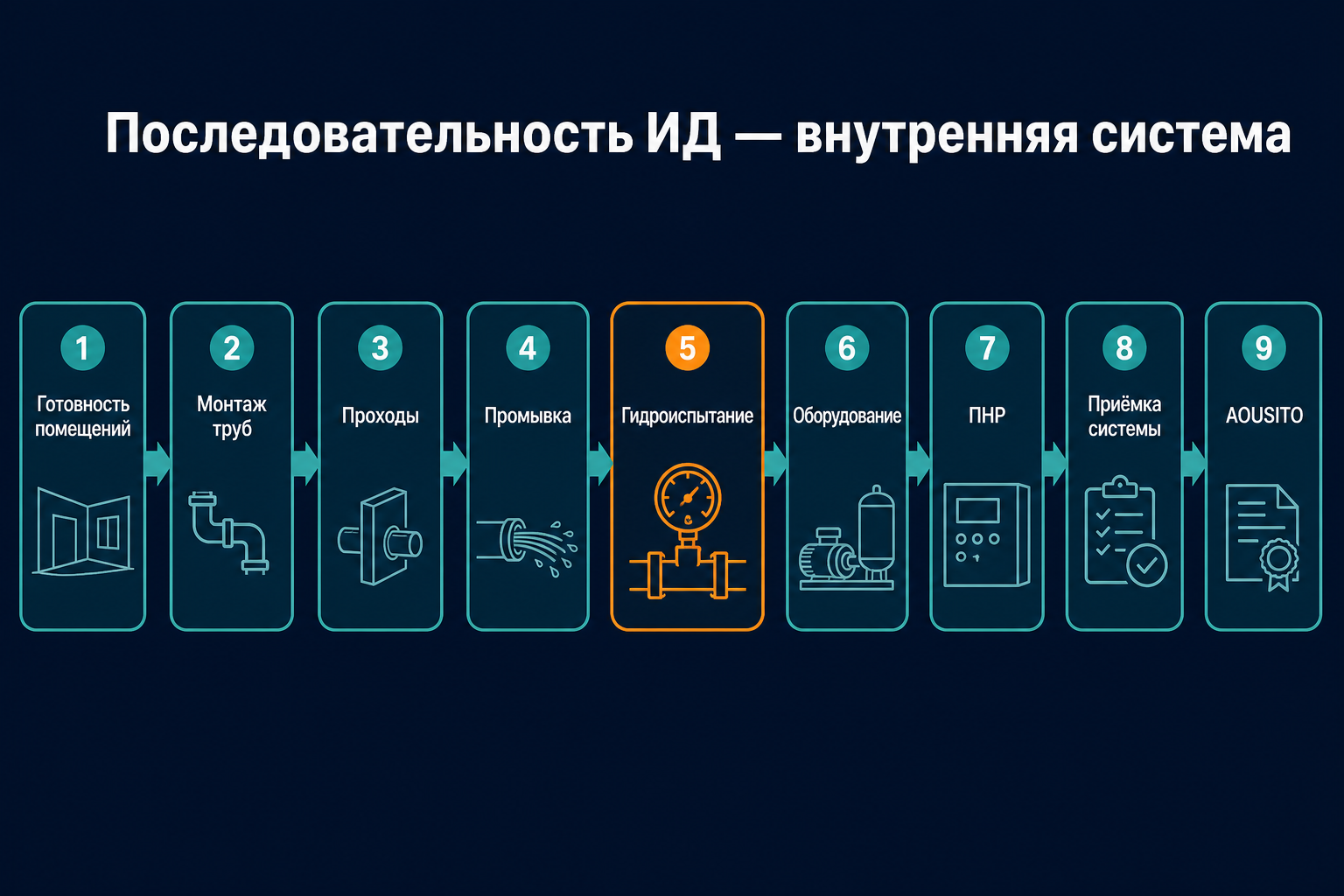

На объекте с десятками систем К1/Т1/П1 удобно вести матрицу «марка → АОСР → испытание → АОУСИТО» — умное рабочее место ПТО подсвечивает систему без акта гидроиспытания.
АОУСИТО — форма п. 5 344/пр на участок сети ИТО с эксплуатирующей организацией. Акт приёмки ГВС/ХВС — испытание/приёмка по проекту и регламенту объекта. Оба могут быть в комплекте.
