Неразрушающий контроль прочности бетона по ГОСТ 22690-2015
Инженер ПТО на объекте ищет не «архитектуру платформы», а ответы: какой метод НК выбрать для колонны B25, нужна ли привязка градуировки, куда потом подставить Rm в схему по ГОСТ 18105. ГОСТ 22690-2015 задаёт шесть механических методов определения прочности непосредственно в конструкции — и почти все они косвенные: сначала измерение, потом градуировочная зависимость, затем оценка по правилам ГОСТ 18105-2018.
Полный текст стандарта: ГОСТ 22690-2015 в базе LABGO. В метаданных карточки: 15 формул, 8 таблиц, parsing_workflow: rebuild_passed.
Связка с ГОСТ 18105
П. 8.2 ГОСТ 22690-2015: обработку и оценку соответствия фактической прочности проводят по ГОСТ 18105. НК даёт единичные значения на участках конструкции; схемы А–Г, Rm, Sm, Vm — в статье по статистическому контролю.

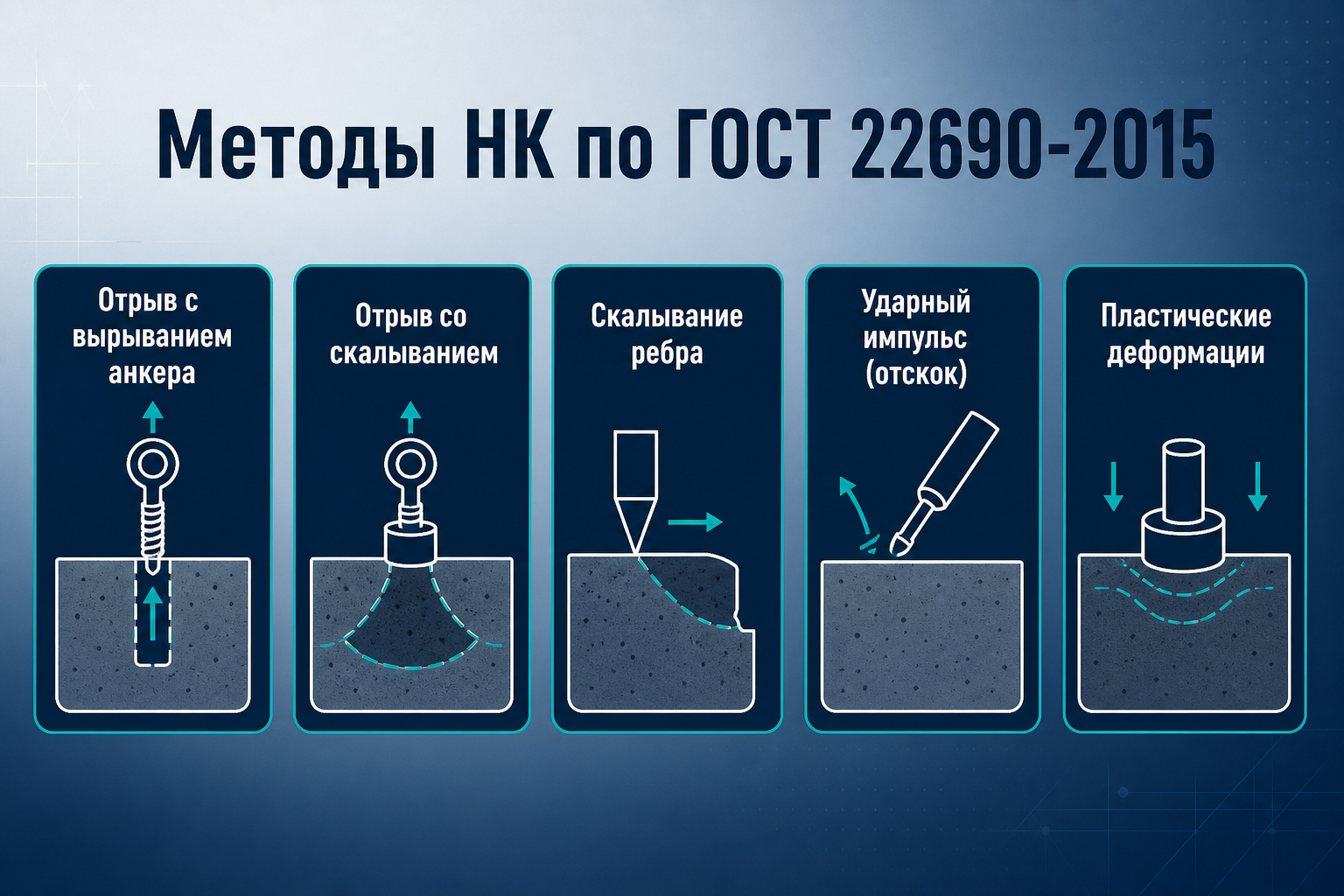

Методы неразрушающего контроля прочности бетона по ГОСТ 22690-2015
П. 4.4: в общем случае методы косвенные — прочность определяют по градуировочной зависимости, установленной экспериментально.
П. 4.5: методы отрыва со скалыванием (приложение А) и скалывания ребра (приложение Б) при стандартных схемах — прямые НК-методы: допускаются градуировки из приложений В и Г без обязательной привязки.
Таблица 1 задаёт рекомендуемые пределы прочности бетона (МПа) для каждого метода:
Метод
Предельные значения прочности, МПа
Упругий отскок и пластическая деформация
5–50
Ударный импульс
5–150
Отрыв
5–60
Скалывание ребра
10–70
Отрыв со скалыванием
5–100
П. 4.6: метод выбирают с учётом таблицы 1 и ограничений производителя прибора. Выход за диапазон допускается при научно-техническом обосновании и аттестации СИ на расширенный диапазон.
П. 4.7: для тяжёлых бетонов классов В60 и выше или при Rm > 70 МПа в монолите — учитывать ГОСТ 31914.
Типичные требования раздела 4 и раздела 6, которые лаборант и ПТО сверяют до замеров:
П. 4.8 — участок без видимых повреждений (трещины, отслоение, каверны);
П. 4.9 — возраст бетона не должен отличаться от возраста при построении градуировки более чем на 25 % (исключения — см. стандарт);
П. 4.10 — испытания при положительной температуре бетона; при минусовой — не ниже −10 °С и с учётом условий при установлении/привязке градуировки;
П. 6.1 — подготовка включает проверку приборов и градуировочную зависимость «косвенный показатель → прочность».
Градуировка — не формальность
П. 5.2: прибор, градуированный сразу в МПа, всё равно используют только после установления или привязки зависимости «показание — прочность» (п. 6.1.9, приложение Ж).

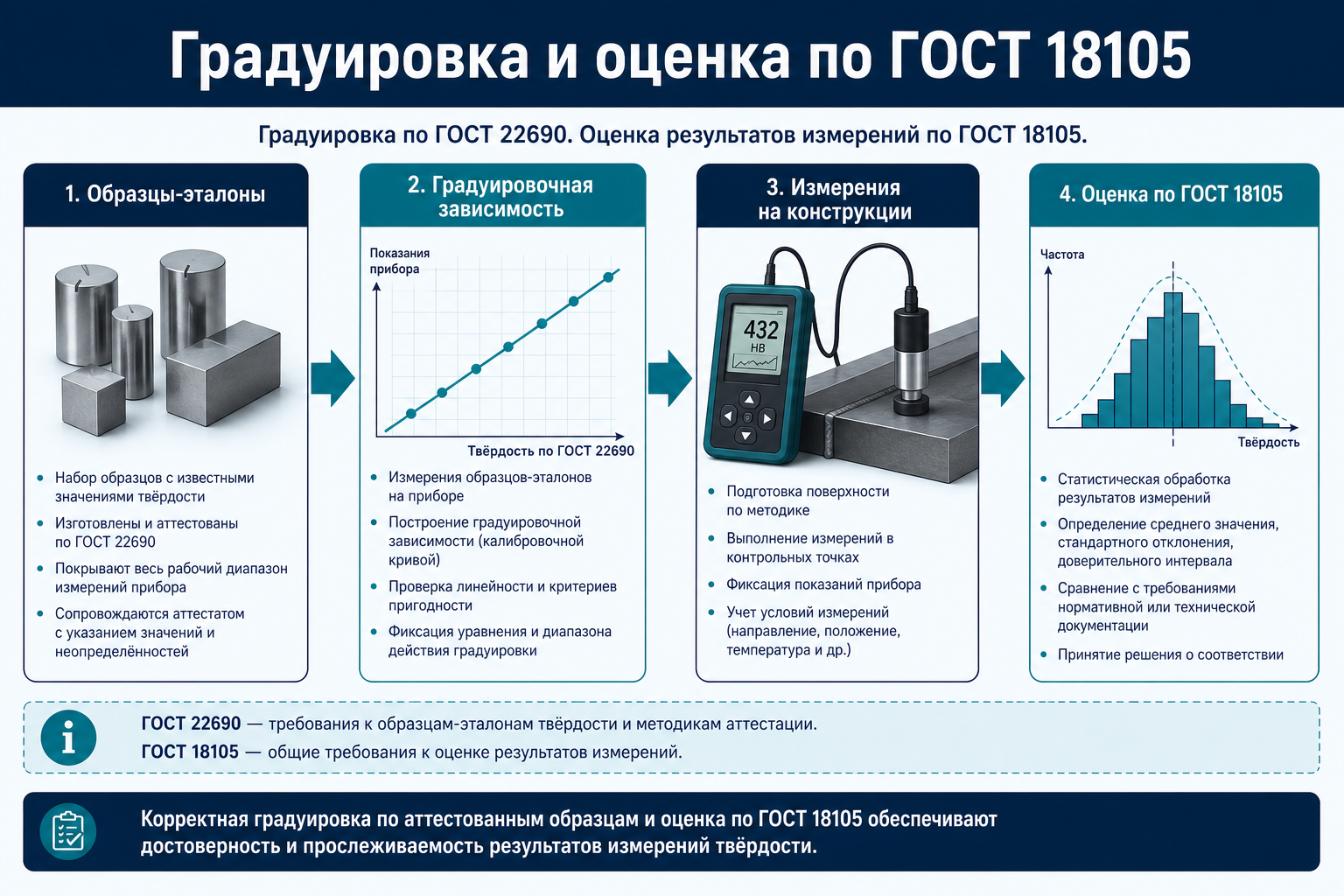

Градуировочная зависимость и оценка прочности по ГОСТ 18105
Типовая цепочка для лаборатории и ПТО:
Установить градуировку — по п. 6.1.2: серия образцов или участков с разрушающим определением прочности (ГОСТ 10180, ГОСТ 28570) и параллельными измерениями НК — пошагово, приложение Е;
При необходимости привязать зависимость на объекте — приложение Ж (методика привязки) — K_c по кернам;
Провести измерения на участках конструкции — раздел 7;
Получить единичные значения прочности по градуировке;
Обработать и оценить — п. 8.2 → ГОСТ 18105-2018 (схема контроля, Rm, приёмка).
ИИ-агент LABGO в этом сценарии помогает не перепутать метод и диапазон таблицы 1, напомнить про привязку, связать единичные значения со схемой по 18105 — но не подменяет аттестацию приборов и подпись ИЛ.
Только при действующей градуировочной зависимости для сопоставимого бетона (п. 4.9 — возраст, условия). При смене состава смеси или поставщика — новая градуировка или привязка (приложение Ж).
Прямые — отрыв со скалыванием и скалывание ребра по стандартным схемам (п. 4.5). Остальные методы в общем случае косвенные (п. 4.4) и требуют своей градуировки.
