    Привязка градуировки НК — п. 8.3.3 ГОСТ 18105

    Лаборатория привязала «универсальную» зависимость склерометра на объекте B25, получила Rm = 31,2 МПа, посчитала Bф по формуле (13) → 28,7 МПа и закрыла захватку. ПТО отклонил протокол: при привязке по п. 8.3.3 оценка только по схеме Г — Bф = 0,8·Rm = 25,0 МПа, не схема В.

    ГОСТ 18105-2018, п. 8.3.3: если НК ведут с градуировочной зависимостью, установленной для другого бетона, и привязывают её коэффициентом совпадения по ГОСТ 22690 или 17624 — контроль и оценку проводят по схеме Г.

    Полный текст: ГОСТ 18105-2018. Связанные материалы: НК по 22690, схема Г на монолите, схема В.

    Для кого эта статья

    Материал для лаборантов ИЛ, инженеров НК, начальников лаборатории и ПТО. Запросы: «привязка градуировки ГОСТ 18105», «п. 8.3.3 схема Г», «можно ли после привязки считать Bф по формуле 13», «универсальная зависимость прибора и 18105».

    Привязка ≠ построенная градуировка

    П. 8.3.1: градуировка, построенная на испытуемом бетоне объекта ( схема В ) — Sm по п. 5.3, Bф по (13)–(15). П. 8.3.3: привязка чужой зависимости — только схема Г, Bф = 0,8·Rm (16).

    Три пути раздела 8.3 — не путать🔗

    ПунктСитуацияСхемаBф
    8.3.1НК по градуировке, построенной на этом бетонеВ(13)–(15)
    8.3.3НК с привязкой зависимости для другого составаГ(16) 0,8·Rm
    8.3.4Кубы/керны с площадки при п. 8.2.4Г(16)

    П. 8.3.2 — керны 28570 без НК: Sm по 5.2, дальше схема по 8.1.5 ( часто Г через 8.3.4 ). См. отбор кернов.

    Градуировка vs привязка — п. 8.2.2 и 8.3.3🔗

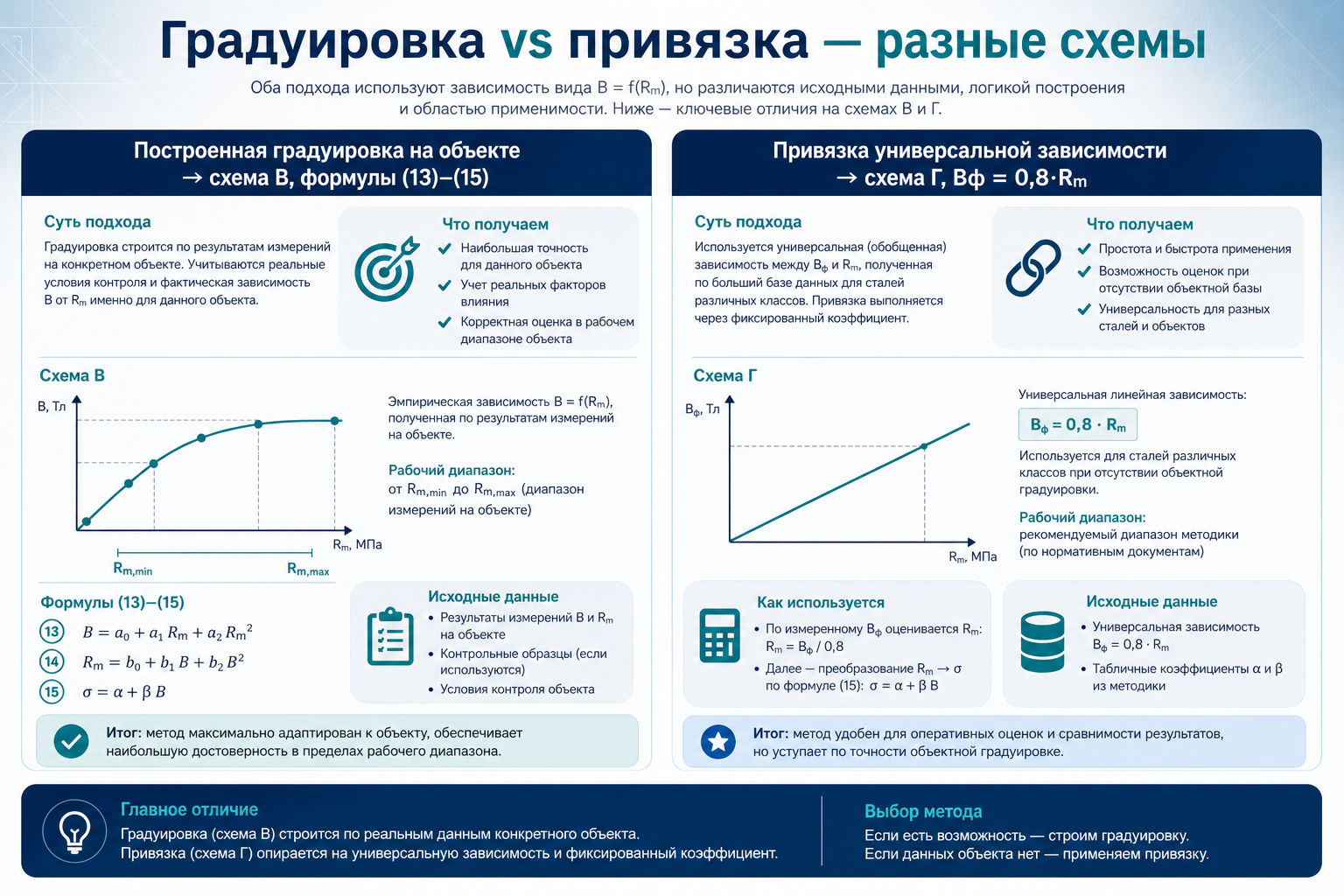

    Градуировка на объекте vs привязка — разные схемы оценки

    П. 8.2.2: косвенные методы НК ( 22690, 17624 ) — только с градуировочной зависимостью «показание — прочность».

    Два рабочих варианта на монолите:

    ВариантЧто делают18105
    Полная градуировка≥ 15–20 точек, кубы-эталоны на объекте, зависимость для этого бетона8.3.1 → схема В
    ПривязкаБерут готовую / универсальную зависимость и корректируют коэффициентом совпадения ( приложение Ж 22690 )8.3.3 → схема Г

    П. 8.1.5 прямо перечисляет привязку ( 8.3.3 ) как основание для схемы Г наряду с зонами, п. 8.2.4.

    Подробнее о методах и привязке в 22690 — K_c по кернам, приложение Ж и обзор НК. Ультразвук и п. 7.8 17624 — статья по 17624.

    Алгоритм для лаборатории — п. 8.3.3🔗

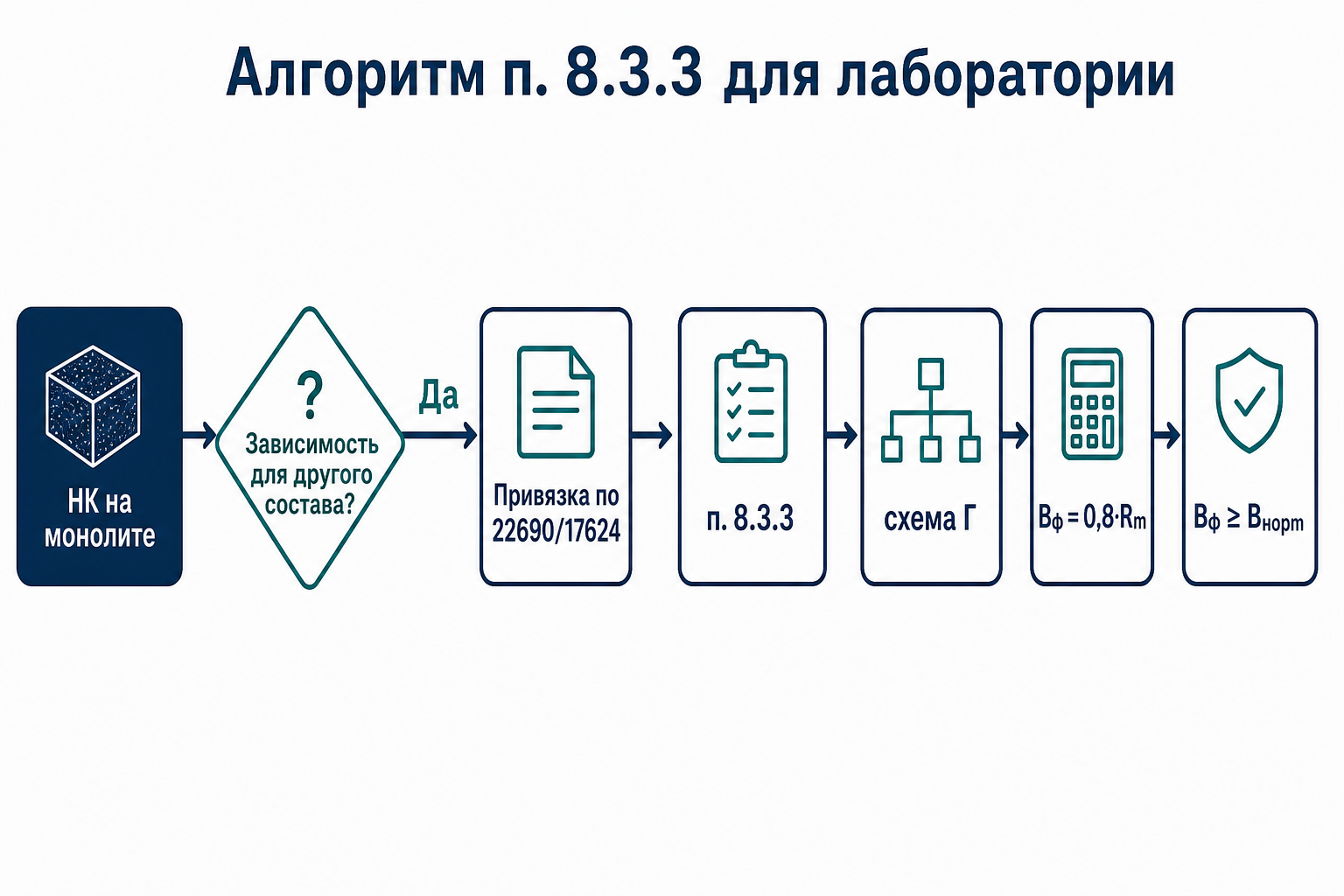

    Алгоритм привязки градуировки — п. 8.3.3

    1. Зафиксировать метод НК и источник зависимости ( построена на объекте или привязана ).
    2. Если привязка для бетона, отличающегося от испытуемого ( другой состав, поставщик, возраст градуировки ) → п. 8.3.3 → схема Г.
    3. Собрать Ri по участкам ( 8.2.5 ) → Rm ( 8.2.9 ).
    4. Проверить Vm ≤ Vг ( п. 5.5, табл. 3 ) — схема Г тоже требует однородности.
    5. Bф = 0,8 · Rm ( формула (16), 8.4.4 ).
    6. Сравнить Bф ≥ Bнорm ( 17), 8.5.2 ).
    7. Если не прошло и доступен полный НК по градуировке на объекте → п. 8.5.5 ( контроль по схеме В ). При п. 8.2.4 — В нельзя.

    Числовой пример (учебный)🔗

    Перекрытие B25, НК с привязкой универсальной зависимости склерометра ( 8.3.3 ):

    УчастокRi, МПа
    1–628,0; 29,5; 30,1; 27,8; 31,0; 29,2

    Rm = 29,3 МПа

    РасчётСхема В (ошибка)Схема Г (8.3.3)
    Bф(13) с Kт=1,09 → ≈ 26,9 МПа0,8×29,3 = 23,4 МПа
    Приёмка B25Ложное «ОК»23,4 < 25,0 — не принято

    ПТО сверяет не только цифру, но и обоснование схемы в протоколе.

    Что должно быть в протоколе🔗

    1. Указание «привязка градуировочной зависимости по п. 8.3.3 ГОСТ 18105».
    2. Ссылка на 22690 / 17624: метод привязки, коэффициент совпадения, число точек привязки.
    3. Исходная зависимость ( откуда взята — заводская, типовая, другой объект ).
    4. Ri, Rm, Vm, проверка табл. 3 Vг.
    5. Bф по (16), не (13)–(15).
    6. Bнорm для возраста испытания ( R7 или R28 ).

    Связь с 8.3.4 и кубами на площадке🔗

    П. 8.3.4 — отдельный случай: кубы у опалубки при ограниченном доступе ( 8.2.4 ) → тоже Bф как при Г, но это не привязка НК.

    ОснованиеПунктМетод
    Привязка НК8.3.322690 / 17624
    Кубы с площадки8.3.4, 8.2.4Образцы, не прибор

    См. отбор проб на монолите.

    Типичные ошибки🔗

    ОшибкаПочему неверно
    Привязка + формула (13)8.3.3 → только Г, (16)
    «Прибор градуирован заводом» = схема ВНужна зависимость для этого бетона ( 8.3.1 )
    Нет записи о привязке в протоколеПТО не верифицирует схему
    Игнор Vm > Vгп. 5.5 для схемы Г
    Rm без участков по 8.2.5Непредставительная оценка
    После отказа по Г «пересчитали на В» без новой градуировкиНужна полная зависимость ( 8.3.1 ) или 8.5.5 с обоснованием

    Чек-лист лаборанта и ПТО🔗

    1. Определить: градуировка на объекте или привязка ( 8.3.1 vs 8.3.3 ).
    2. При привязке — схема Г, Bф = 0,8·Rm.
    3. Участки — по 8.2.5 ( см. участки измерений ).
    4. Vm ≤ Vг ( табл. 3 ).
    5. Документ с Bф ( 8.5.3 ).
    6. При Bф < Bнорm — 8.5.5 или 8.5.4 ( алгоритм ПТО ).

    Цифровой инженер лаборатории LABGO🔗

    Цифровой инженер лаборатории LABGO:

    • различает построенную градуировку (8.3.1) и привязку (8.3.3) по данным протокола 22690/17624;
    • не допускает подстановку формул (13)–(15) после привязки;
    • считает Bф = 0,8·Rm и сверяет с Bнорm;
    • проверяет Vm против табл. 3 Vг;
    • напоминает о маршруте 8.5.5 ( Г→В ) и запрете В при 8.2.4.

    Заказать НК с корректной оценкой по 18105: labgo.ai/ru/labs/rfq — ГОСТ 18105, 22690.

    Частые вопросы (FAQ)🔗

    Можно ли после привязки накопить статистику и перейти на схему В?🔗

    Только после построения полной градуировочной зависимости на испытуемом бетоне ( 8.3.1 ) с достаточным n ( 8.2.6 ). Сама привязка не даёт схему В.

    Привязка на ЖБИ-заводе — то же правило?🔗

    Раздел 7 и п. 7.8 (через 17624 ) для изделий с привязкой — тоже ограничение статистики схемами А–В. См. приёмку изделий и 17624.

    Сколько точек нужно для привязки?🔗

    По 22690 ( приложение Ж ) и методике ИЛ — обычно не менее пары контрольных точек с разрушающим контролем для коэффициента совпадения. 18105 не заменяет требования 22690 к привязке.

    Bф = 0,8·Rm — всегда при привязке?🔗

    Да на монолите по 8.3.3 → 8.4.4. Исключения по другим пунктам 8.1.5 ( зоны, 8.2.4 ) — тоже схема Г, но другое основание.

    Чем отличается от схемы Г «мало данных» по п. 4.7?🔗

    4.7 — общее правило недостатка статистики. 8.3.3 — конкретный технический случай привязки НК. В протоколе указывают именно 8.3.3, если привязка была основанием.

    Лаборатории в каталоге LABGO🔗

    Связанные материалы🔗

    • НК по ГОСТ 22690 — градуировка, приложение Ж
    • ИИ-агент: построение градуировки — кластер H №57
    • Ультразвук по ГОСТ 17624 — привязка, п. 7.8
    • Схема Г на монолите — Bф, Vг, 8.5.5
    • Переход Г→В — п. 8.5.5 после отказа по привязке
    • Схема В на монолите — когда полная градуировка
    • Участки измерений — 8.2.5, Ri
    • Sm и Vm — обзор п. 5.2–5.4
    • Формула (5) и п. 8.3.1 — углублённый разбор Sm при 8.3.1
    • п. 8.3.3 и п. 8.3.4 — привязка vs кубы 8.2.4, обе ветки (16)
    • Контроль кернами — п. 8.3.2 — Sm по 5.2, Bф (14)
    • Приёмка монолита — (17), 8.5.3
    • Прочность не прошла — 8.5.4–8.5.5
    • ГОСТ 18105-2018 — полный текст

    Статья подготовлена командой LABGO.AI. Факты сверены с п. 8.1.5, 8.2.2, 8.2.5, 8.2.9, 8.3.1–8.3.4, 8.4.4, 8.5.2–8.5.5 и п. 5.5 ГОСТ 18105-2018 в базе LABGO.
