Схема Г на РБУ — начальный период производства по ГОСТ 18105
Новый РБУ отгрузил первые80 м³ B25. Лаборатория: Rm = 30,5 МПа, Rmin = 25,8 МПа — «класс подтверждён». Потребитель: «по паспорту RT = 32,0 — партия не принята». Технолог не понимает: «средняя же выше 25».

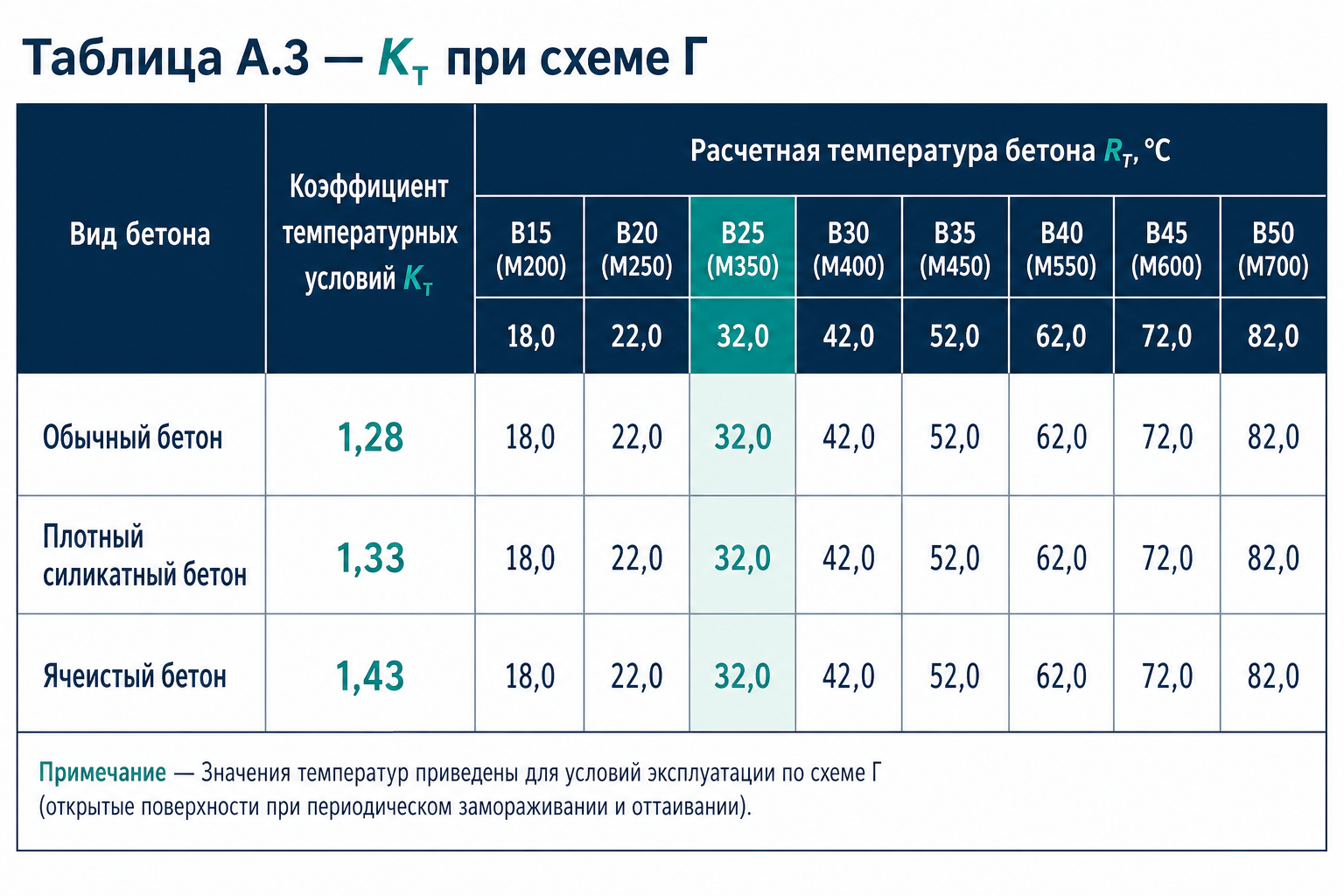

ГОСТ 18105-2018 в начальный период (п. 6.1.2) назначает схему Г: Kтне из Vm, а фиксированный — табл. А.3. Для обычного бетонаKт = 1,28 → RT = 32,0 МПа при B25. Приёмка — Rm ≥ RT (формула (11)), не «Rm > 25».

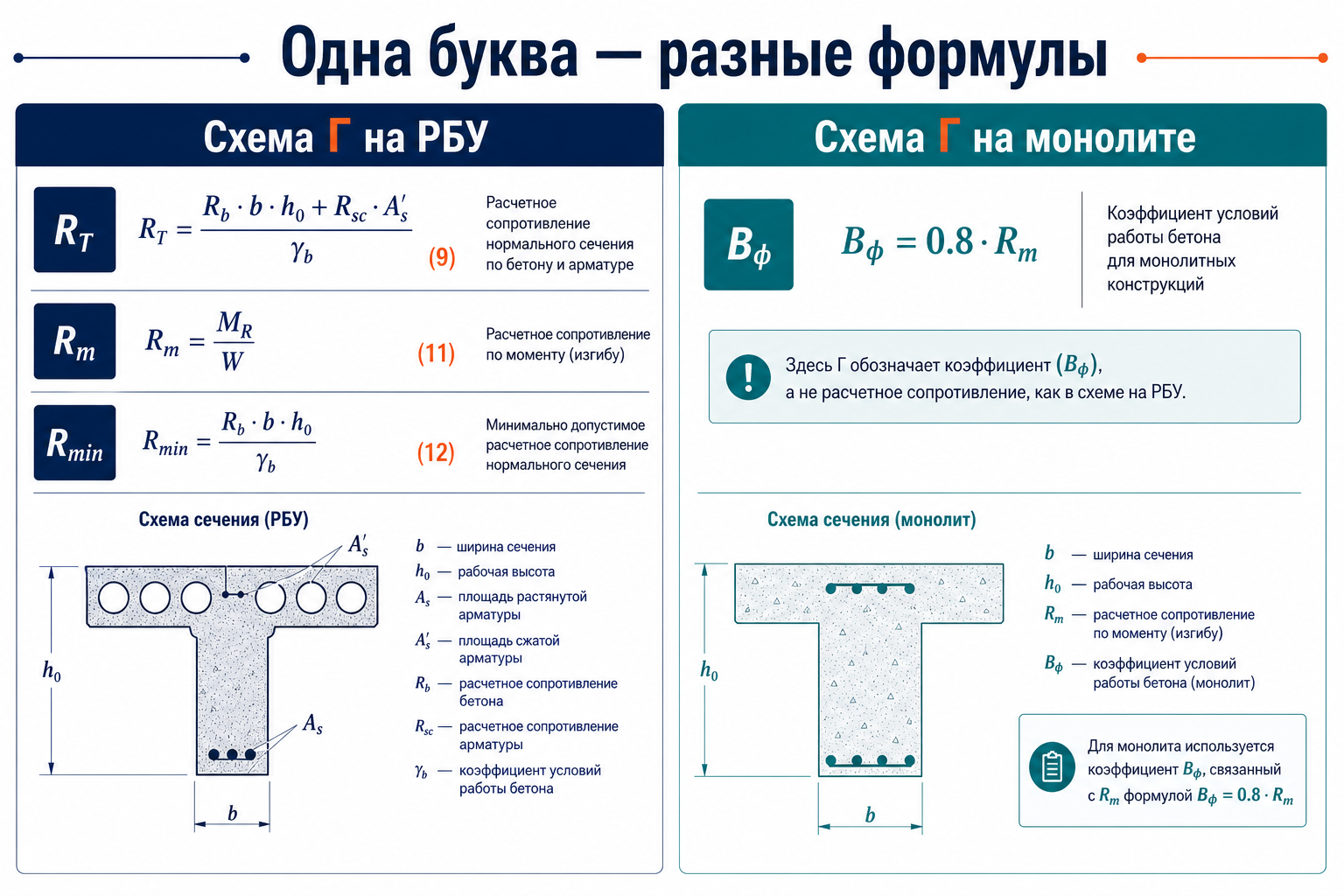

Схема Г на заводе и схема Г на монолите — одна буква, разные формулы. На РБУ — RT и (11)–(12); на конструкции — Bф = 0,8·Rm (п. 8.4.4). Путаница — частая причина споров с ПТО.
Материал для технологов РБУ, лаборантов завода, начальников ИЛ и инженеров ПТО. Запросы: «схема Г на заводе», «RT 32 для B25», «начальный период РБУ ГОСТ 18105», «таблица А.3 Kт», «когда переходить на схему Б».
Не путать с монолитом
На объектесхема Г считает Bф, не RT. Подробно — статья по монолиту. Эта статья — партии смеси (раздел 6) и изделия (раздел 7).
невозможности выполнить число испытаний для статистики однородности.
П. 4.5 (схема Г):без прямого определения характеристик однородности — не нужныV̄m или Vc для Kт.
П. 4.7: схему Г применяют, когда невозможно получить число результатов для схем А–В, в начальный период производства и в других случаях ограниченной статистики. Обязательно проверить условия п. 5.5.
П. 5.5: схему Гдопускается применять, если Vm единичных значений ≤ Vг по таблице 3. Vm — формула (7), Sm — п. 5.2.
n
3
5
8
10
15
20
≥ 30
Vг, %
4
6
7,5
8
9
10
12
Пример: в партииn = 6Ri, Vm = 9 %. Vг (интерполяция между 8 и 10) ≈ 8,5 % → Vm > Vг → схему Г применять нельзя (п. 4.8 — увеличить число испытаний или разделить партию).
На монолитетабл. 3 — тот жеп. 5.5 — см. статью по монолиту. На РБУKтне зависит от Vm, но п. 5.5блокируетсхему Г при слишком большомразбросе.
