Паспорт качества бетонной смеси — RT по ГОСТ 18105
РБУ отгрузил 120 м³ B25 . В паспорте : RT = 25,0 МПа , «класс B25 — достаточно» . ПТО пересчитал по схеме А : V̄m = 8 % → Kт = 1,09 → RT = 27,25 МПа . Rm = 26,8 МПа — партия не принята по (11) , хотя «выше 25» .
ГОСТ 18105-2018 п. 6.5.4 : RT обязан быть в документе о качестве по ГОСТ 7473 — и должен соответствовать Kт · Bнорm по действующей схеме контроля .
Полный текст: ГОСТ 18105-2018 . Связанные материалы: RT и Kт , виды нормируемой прочности , Rmin и Ri .
Для кого эта статья Материал для технологов РБУ, диспетчеров, лаборантов, начальников ИЛ и инженеров ПТО . Запросы: «паспорт качества бетонной смеси RT», «что проверить в паспорте B25», «ГОСТ 7473 требуемая прочность», «сроки сообщения результатов 18105».
Паспорт ≠ протокол испытаний Документ о качестве (7473 ) сопровождает отгрузку . Протокол ИЛ — отдельный документ с Ri , Rm , датами . ПТО сверяет оба и RT в паспорте с расчётом по 18105 .
П. 6.5.4: значения требуемой прочности RT при проверке качества бетонных смесей должны быть указаны в документе о качестве бетонной смеси заданного состава партии по ГОСТ 7473 .
18105 не дублирует форму паспорта — отсылает к 7473 . Для контроля прочности из 18105 обязательно :
Поле / смысл Норма 18105 RT П. 6.5.4 , формула (9) Класс B (Bнорm )(12) , п. 3.2 Приёмка партии Rm ≥ RT , Rmin ≥ Bнорm — (11)–(12) Виды прочности Табл. 1 , п. 4.4 — см. отдельную статью
RT ≠ Bнорm. B25 → Bнорm = 25,0 МПа ; RT обычно выше — Kт > 1 . Подробнее — RT и Kт .

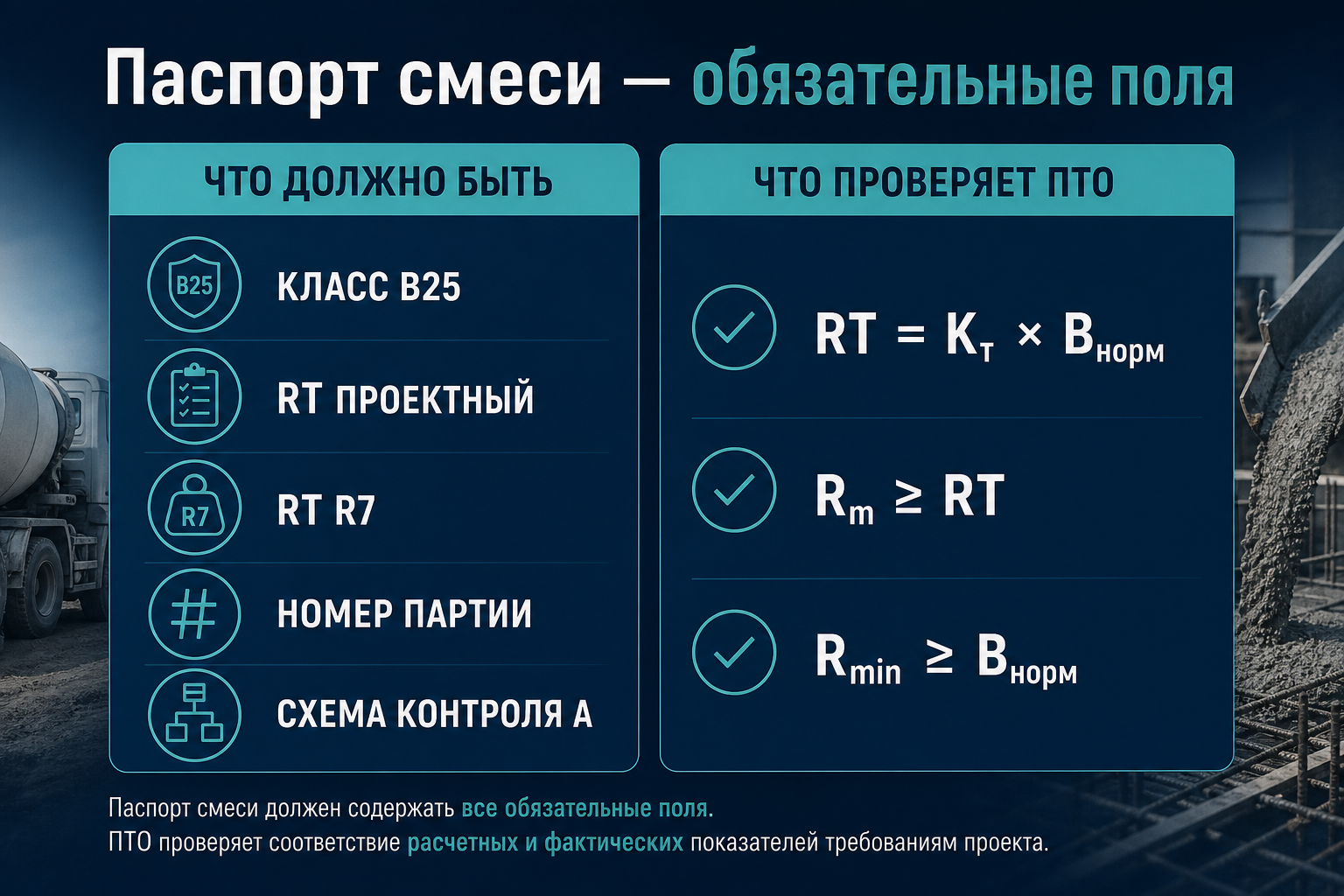

Паспорт смеси — обязательные поля
Минимум для согласования с 18105 :
№ Поле Зачем ПТО 1 Класс B (B25 , B30 …)Bнорm для (12) 2 RT в проектном возрасте Сравнение Rm ≥ RT (11) 3 RT в промежуточном возрасте (если в договоре )Контроль R7 и др. 4 Номер партии , дата , объём Связь с пробами и протоколом 5 Номинальный состав / марка РБУ П. 6.1.1 — одна партия = один состав 6 Схема контроля (А , Б , Г )Откуда Kт и RT 7 Контролируемый период (для схемы А )RT фиксирован на период — п. 6.4.2 , схема А
Желательно (разумная практика ИЛ ): V̄m или Vc , дата пересчёта RT , ссылка на программу контроля .
П. 6.1.1: партия — один номинальный состав , одни материалы , единая технология ; изготовление не менее смены и не более недели .
Ошибка в паспорте: один номер партии на два рецепта B25 без объединения по 6.1.3 → ПТО отклоняет статистику . См. объединение составов .
П. 6.5.1: приёмку ведут по проектному возрасту и по промежуточному , если он установлен для продукции .
П. 6.5.2:
Rm ≥ RT — (11)
Rmin ≥ Bнорm — (12)
В паспорте часто указывают только класс и RT на момент отгрузки . Факт Rm , Rmin приходят позже — по п. 6.5.3 . ПТО не путает : отгрузка ≠ автоматическое подтверждение R28 .
B25 , схема А , V̄m = 8 % → RT = 27,25 МПа .
Проба Ri , МПа1 28,1 2 26,4 3 27,0 4 24,5
Rm = 26,5 МПа , Rmin = 24,5 МПа .
Условие Результат Rm ≥ RT 26,5 < 27,25 — нет Rmin ≥ Bнорm 24,5 < 25,0 — нет
Вердикт: партия не принята — даже если в паспорте на отгрузке стояло «B25» без актуального RT .

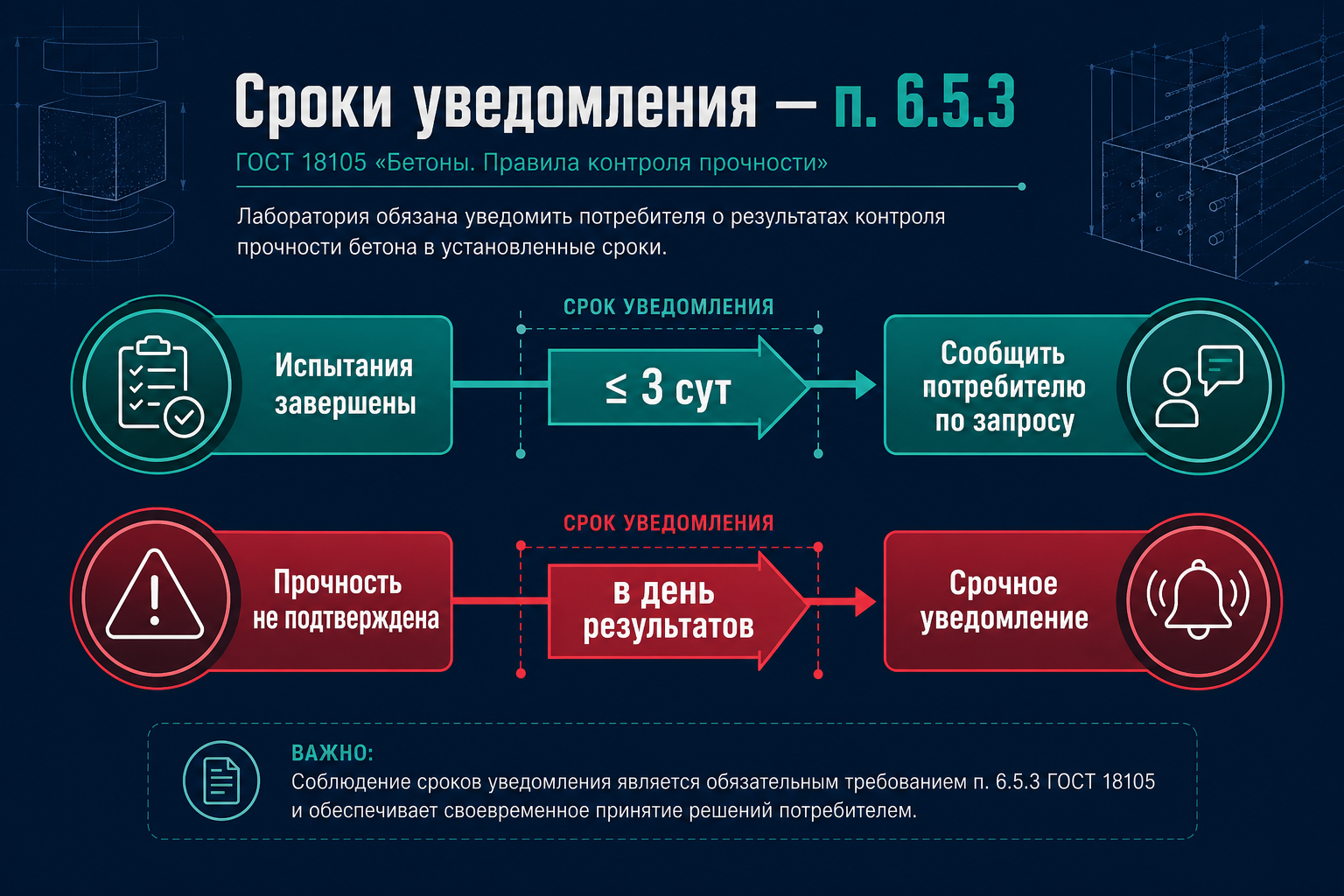

Сроки уведомления потребителя — п. 6.5.3
П. 6.5.3:
1) Результаты прочности в проектном и иных нормируемых возрастах из договора — сообщить потребителю по его требованию не позднее 3 сут. после испытаний .
2) При неподтверждении нормируемой прочности — сообщить в день получения результатов .
Ситуация Срок R28 готов , заказчик запросил ≤ 3 сут. Rm < RT или Rmin < Bнорm В день результата Только отгрузка без запроса Паспорт на бетоновозе ; R28 — отдельно по договору
ПТО фиксирует дату отгрузки и дату получения результата — для претензий и остановки работ на объекте .
Алгоритм на объекте :
Класс B в паспорте = проект конструкций .RT в паспорте = Kт · Bнорm по схеме из программы контроля РБУ (табл. А.1 , (10) или А.3 ).Есть ли в договоре R7 и RT(R7) в паспорте — табл. 1 .После протокола — (11) и (12) по каждому возрасту .При расхождении RT — запрос к РБУ , не «пересчёт на глаз » лаборанта объекта .
RT = 25,0 для B25 без Kт — типичная ошибка паспорта . ПТО вправе не принимать документ до исправления .
Паспорт — « выход » программы контроля :
Элемент программы Отражение в паспорте Схема А/Б/Г Указать схему и период RT V̄m , Vc Дата и значение при пересчёте Объединение 6.1.3 Пометка «контроль по объединённым составам» Переход Г→Б→А Новый RT после смены схемы — переход
Устаревший RT в паспорте при новом V̄m — основание для отказа ПТО , если Rm не проходит пересчитанный RT .
Ошибка Почему неверно RT = Bнорm «для простоты» (9) , Kт > 1 RT не обновили после смены V̄m П. 6.4.2 , 6.5.4 Нет RT(R7) при договоре на R7 Табл. 1 , п. 4.4 Партия > 1 недели или два состава П. 6.1.1 Сообщили о браке на 4-й день П. 6.5.3 — в день результата Путаница паспорт 7473 и 13015 (изделия) П. 7.5.4 — другой документ
RT = Kт · Bнорm по актуальной схеме и V̄m/Vc .Вписать RT в паспорт 7473 до отгрузки (6.5.4 ).Указать все виды прочности из договора (табл. 1 ).Номер партии = один состав , ≤ 1 недели (6.1.1 ).После испытаний — уведомление по 6.5.3 (3 сут. **/ ** день при браке ).При неприёмке — протокол + связь с пробами 6.2.1 (≥ 2 пробы на партию ) — отбор проб
Цифровой инженер лаборатории LABGO :
формирует RT для паспорта из V̄m/Vc и табл. А.1–А.3 ;проверяет (11)–(12) после ввода Ri и напоминает о сроках 6.5.3 ;сверяет паспорт с договором (R7 , R28 ) и программой контроля ;фиксирует расхождение RT паспорт ↔ расчёт для ПТО ;не подставляет RT = Bнорm без Kт .
Заказать аудит программы контроля и паспортов: labgo.ai/ru/labs/rfq — ГОСТ 18105 , 7473 .
Да по п. 6.5.4 18105 в документе о качестве 7473 . Без RT ПТО не может проверить (11) .
По запросу заказчика — не позднее 3 сут. после испытаний (6.5.3 ). При неприёмке — в день результата .
Да — сверка с 18105 . Паспорт должен соответствовать методике РБУ ; расхождение — претензия к производителю смеси .
Смесь — 7473 , п. 6.5.4 . Изделие — 13015 , п. 7.5.4 (отпускная , передаточная , RT ).
Партия не принята (6.5.2 , (12) ). Уведомление — в день результата (6.5.3 ).
Требуемая RT — RT = Kт · Bнорm , формула (9) Минимальное Ri — (11)–(12) Виды нормируемой прочности — RT(R7) и RT(R28) Контролируемый период — п. 6.4.2 , календарь RT Схема А — V̄m , ≥ 30 Ri Схема Б — пересчёт RT по Vc Схема Г на РБУ — табл. А.3 Расхождение паспорт vs протокол №84 — кластер J
Документ контроля монолита — п. 8.5.3 , Bф в протоколе ИЛ , не паспорт 7473 Объединение составов — партия и паспорт Испытание кубов — источник Ri Отбор проб на РБУ — п. 6.2.1 , ≥ 2 пробы Приёмка изделий ЖБИ — раздел 7 , 13015 п. 6.5.4 и п. 7.5.4 — 7473 vs 13015 — сравнение полей по 18105 п. 6.5.3 и п. 7.5.3 — уведомление — сравнение сроков РБУ и ЖБИ ИИ-агент: проверка паспорта для ПТО — кластер H №62
Статистический контроль: обзор ГОСТ 18105-2018 — полный текст
Статья подготовлена командой LABGO.AI. Факты сверены с п. 6.1.1, 6.2.1, 6.5.1–6.5.4 ГОСТ 18105-2018 и ссылкой на ГОСТ 7473 в базе LABGO.
