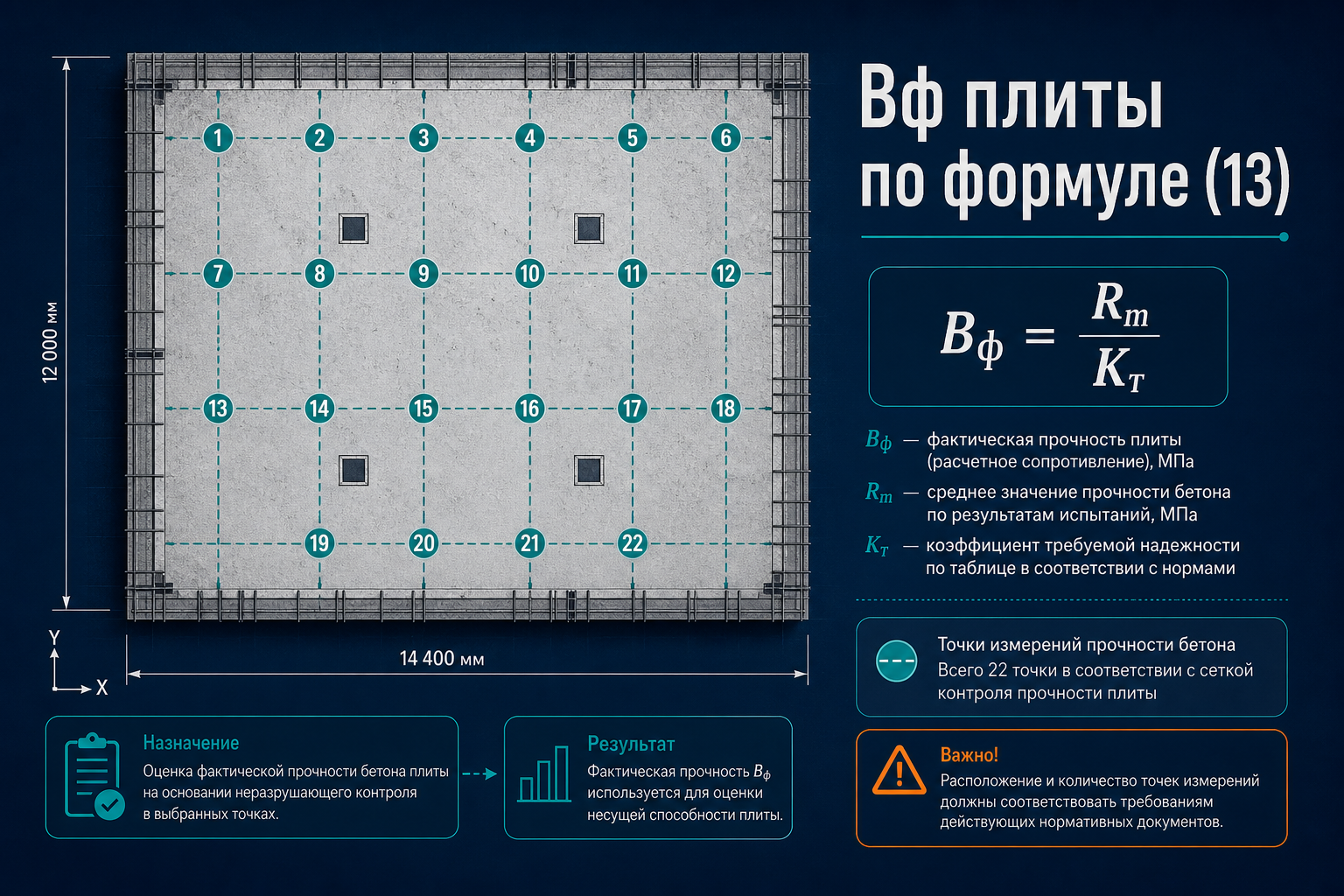

    Bф плиты по формуле (13) — ГОСТ 18105

    Плита перекрытия 420 м², B25, 22 точки НК: Rm = 31,8 МПа. Лаборатория записала Bф = 0,8 × 31,8 = 25,4 МПа — «прошло». ПТО отклонил: на плите с построенной градуировкой и n = 22 действует схема В, не схема Г (16). При n ≥ 20 Bф считают формулой (13) с Kт из табл. А.1, а не умножением на 0,8.

    ГОСТ 18105-2018 задаёт для плоских конструкций ( перекрытие, стена, фундаментная плита ) минимум 20 участков и отдельную формулу Bф при схеме В. Путаница между (13), (14) и (16) на плите — типичная причина возврата протокола.

    Полный текст: ГОСТ 18105-2018. Связанные материалы: формула (14) на балке, формула (15) на колонне, участки измерений.

    Для кого эта статья

    Материал для лаборантов НК, начальников ИЛ и инженеров ПТО. Запросы: «Bф перекрытия ГОСТ 18105», «формула 13 для плиты», «таблица А.1 Kт», «сколько точек на плите 400 м²», «чем (13) отличается от (14) на перекрытии».

    Формула (13) — только при n ≥ 20

    П. 8.4.1 и формула (13) применяются при контроле по схеме В и числе участков n ≥ 20. При 6 ≤ n ≤ 15 на отдельной зоне — (14); при основании для схемы Г — (16). См. схему В.

    Сколько точек на плите — п. 8.2.5 и 8.2.6🔗

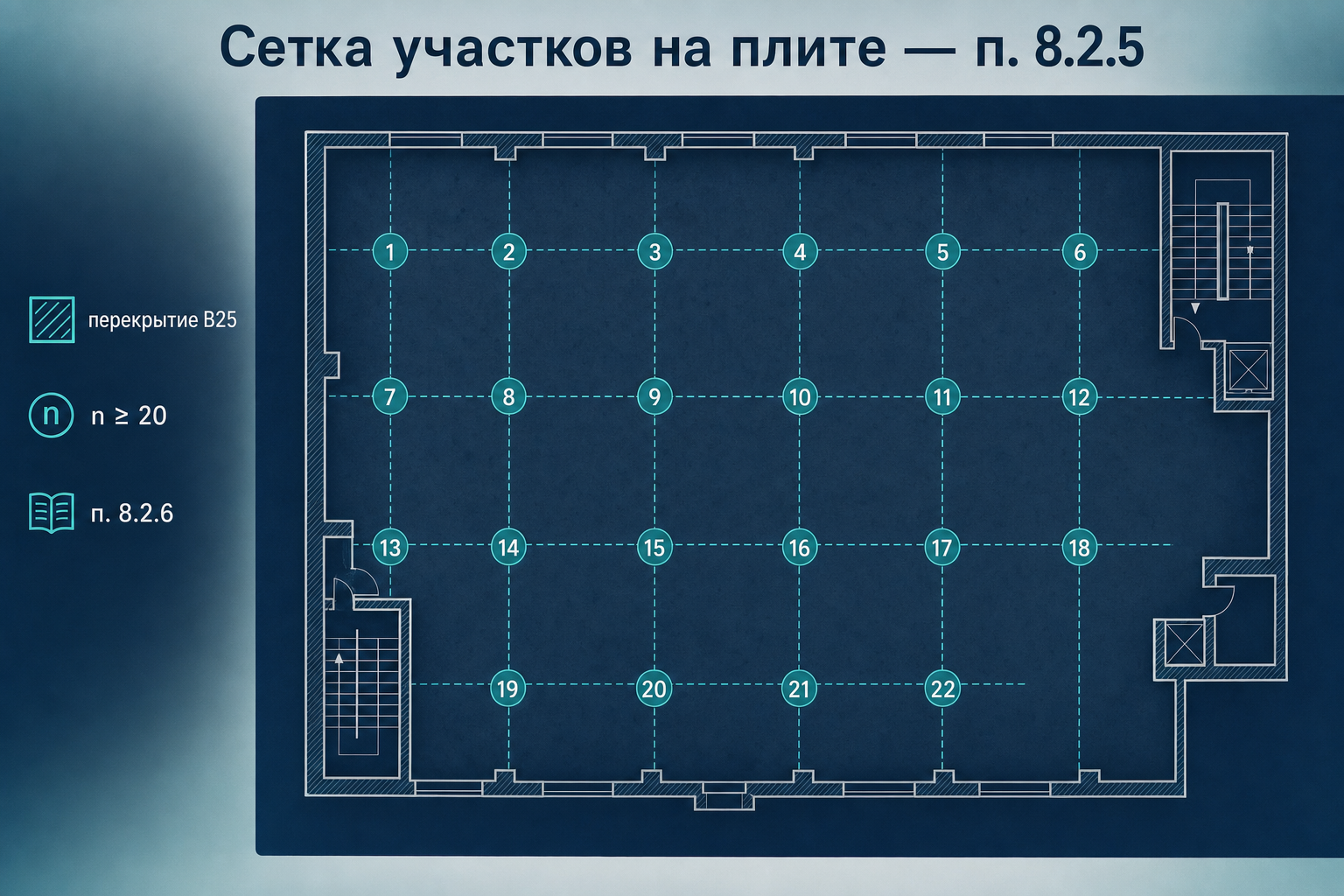

    Сетка участков на плите — п. 8.2.5

    П. 8.2.5 для плоской конструкции ( стена, перекрытие, фундаментная плита ):

    • не менее одного участка на 20 м² площади;
    • не менее шести участков на конструкцию и захватку.

    П. 8.2.6: для плоской конструкции или группы при схеме В общее число участков для расчёта однородности — не менее 20.

    Площадь плитыМинимум по 8.2.5Для формулы (13) (8.2.6)
    80 м²max(6; ⌈80/20⌉) = 6добрать до 20
    200 м²max(6; 10) = 10добрать до 20
    420 м²max(6; 21) = 2121 — достаточно
    600 м²3030 — достаточно

    Следствие: на небольшой плите 80–120 м² формально хватает 6–8 точек по 8.2.5, но для (13) нужно добрать до 20 или перейти на схему Г / формулу (14) на зоне.

    Когда формула (13), а не (14) или (16)🔗

    УсловиеФормулаПункт
    Схема В, n ≥ 20 на плите или группеBф = Rm / Kт (13)8.4.1
    Прямой НК или разрушающий, 6 ≤ n ≤ 15 на зонеBф = Rm − k_s · Sm (14)8.4.2
    Вертикальная колонна, НК, 6 ≤ n ≤ 10, разброс ≤ 8 %Bф = Rm − t_β · S₂ / √n (15)8.4.3
    Схема ГBф = 0,8 · Rm (16)8.4.4

    На плите с 22 участками и градуировкой на объекте — (13), не (16). Формула (15) на перекрытии не применяется ( только вертикальные конструкции ) — статья по колоннам.

    Таблица А.1 — Kт по Vm🔗

    Таблица А.1 — коэффициент Kт

    П. 8.4.1: Bф = Rm / Kт, Kт — таблица А.1 по Vm ( формула (7) ).

    Для обычного бетона ( не силикатный, не ячеистый ):

    Vm, %Kт
    ≤ 61,07
    81,09
    101,14
    121,23
    141,33
    151,38
    ≥ 17Область недопустимых значений

    Примечание к табл. А.1: для промежуточных Vm — линейная интерполяция.

    Vm считают после Sm по п. 5.3 ( НК по градуировке ) или п. 5.2 ( керны ). Подробнее — Sm и Vm.

    При Vm ≥ 17 % контроль по схеме В не допускается — п. 4.8, действия по стабилизации технологии. См. однородность Vm.

    Учебный пример — плита 420 м², n = 22🔗

    Иллюстрация, не подстановка в акт.

    22 участка НК, Rm = 31,8 МПа, Sm = 2,54 МПа ( п. 5.3 ).

    ШагРасчётРезультат
    Vm(7): 100 × Sm / Rm7,99 % ≈ 8 %
    Kттабл. А.1 при Vm = 8 %1,09
    Bф31,8 / 1,0929,2 МПа
    ПриёмкаBф ≥ Bнорm (17)29,2 ≥ 25,0 — да

    Если лаборант посчитал Bф = 0,8 × 31,8 = 25,4 — формула неверна при схеме В и n = 22.

    При том же Rm, но Vm = 12 % → Kт = 1,23 → Bф = 25,9 МПа — ещё проходит, но запас сужается. Высокий Vm на плите — сигнал для ПТО проверить градуировку и однородность укладки.

    Группа конструкций — 20 точек суммарно🔗

    П. 8.2.6: для группы конструкций при схеме В — тоже ≥ 20 участков суммарно.

    Практика: три плиты этажа по 8 точек = 24 Ri в группе ( 8.1.3 ) — можно считать Bф группы по (13). Каждая плита отдельно при n = 8 — (13) не применяется, нужны (14) на зоне, схема Г или добор точек.

    Объект оценкиnФормула
    Одна плита 100 м²8(14) или Г (16)
    Одна плита 420 м²22(13)
    Группа 3 плит, 24 точки≥ 20(13) на группу

    Локализация слабой зоны — п. 8.1.6🔗

    П. 8.1.6: если прочность отдельного участка отличается от Rm более чем на 15 % — выделяют отдельную зону и считают Bф для неё отдельно.

    На плите с (13) слабый участок нельзя «утопить» в среднем 22 точек. ПТО проверяет координаты Ri и отдельный Bф зоны. См. локализацию зон.

    Приёмка и документ — п. 8.5.2 и 8.5.3🔗

    П. 8.5.2:

    Bф ≥ Bнорm (17)

    П. 8.5.3: Bф каждой конструкции или группы — в документе контроля. В протоколе указывают:

    • n участков;
    • Rm, Sm, Vm;
    • Kт из табл. А.1;
    • формулу (13) и итоговый Bф.

    Протокол только с Rm без Bф не закрывает приёмку плиты.

    Типичные ошибки🔗

    ОшибкаПочему неверноПункт
    Bф = 0,8·Rm при n = 22 и схеме В(16) — только схема Г8.4.4
    (13) при n = 8 на плитеНужно ≥ 208.4.1, 8.2.6
    Kт = 1,0 «для B25»Kт зависит от Vm, не от классатабл. А.1
    Vm не считали — Kт «с потолка»Обязательная цепочка Sm → Vm → Kт5.3, (7)
    20 точек в одном углу плитыНе представительно — риск 8.1.68.2.5
    Слабую зону усреднили с плитой8.1.6 — отдельный Bф8.1.6

    Чек-лист лаборанта🔗

    1. Площадь плиты → минимум участков 8.2.5 и проверка n ≥ 20 для (13).
    2. Ri → Rm (1) ( 8.2.9 ).
    3. Sm по 5.3 ( НК ) → Vm (7).
    4. Kт из табл. А.1 ( интерполяция при нужде ).
    5. Bф = Rm / Kт → сравнение с (17).
    6. Проверить участки > 15 % от Rm — локализация 8.1.6.
    7. Записать Bф и формулу в документ ( 8.5.3 ).

    Цифровой инженер лаборатории LABGO🔗

    На плитах перекрытия ошибка часто в том, что лаборант делит Rm на «1,09 по привычке» без расчёта Vm или подставляет 0,8·Rm как на колонне по схеме Г.

    Цифровой инженер лаборатории LABGO:

    • сверяет n с 8.2.6 перед выбором (13);
    • считает Vm и берёт Kт из табл. А.1 с интерполяцией;
    • блокирует (16) при схеме В и n ≥ 20;
    • предупреждает при Vm в недопустимой области ( ≥ 17 % );
    • напоминает о локализации зон 8.1.6 и документе 8.5.3.

    Он не подписывает протокол и не заменяет начальника ИЛ — убирает «среднее делим на Kт без Vm» и «0,8 от Rm на двадцати точках».

    FAQ🔗

    Можно ли формулу (13) на колонне или балке?🔗

    Только если набрано ≥ 20 участков в группе по 8.2.6. На одной колонне ( 6 точек ) — (14) или (15). На одной балке — (14). См. колонны и балки.

    Плита 60 м² — как считать Bф?🔗

    По 8.2.5 — 6 точек. Для (13) нужно 20 — добрать точки, объединить с группой 8.1.3 или применить схему Г / (14) на зоне при обосновании.

    Чем (13) отличается от (14) на той же плите?🔗

    (13) делит Rm на Kт(Vm) при n ≥ 20. (14) вычитает k_s·Sm при 6 ≤ n ≤ 15. При малом разбросе (13) часто даёт выше Bф, чем (16).

    Нужен ли Kт из паспорта РБУ?🔗

    Нет. На монолите Kт для (13) берут из табл. А.1 по Vm текущего контроля плиты, не из RT смеси ( раздел 6 ).

    Vm = 16 % — можно ли (13)?🔗

    Да, если значение в допустимой области табл. А.1 ( < 17 % для обычного бетона ). Kт будет высоким — Bф снизится. При Vm ≥ 17 % — область недопустимых значений, п. 4.8.
