    Какую формулу Bф применить на монолите

    Протокол ИЛ: «плита этажа 4, n = 8, Rm = 31,8 МПа, Bф = 29,2 МПа по формуле (13)». ПТО отклонил: на плите с восемью участками формула (13) не применяется — нужна (14) при 6 ≤ n ≤ 15 или набор ≥ 20 точек по 8.2.6.

    ГОСТ 18105-2018 даёт четыре формулы Bф для монолита (13)–(16). Ошибка выбора ломает приёмку (17) раньше, чем спор о средней прочности.

    Полный текст: ГОСТ 18105-2018. Связанные материалы: схема В, участки n=6 и n=20, приёмка Bф ≥ Bнорm.

    Для кого эта статья

    Материал для лаборантов НК, инженеров ПТО и начальников ИЛ. Запросы: «какую формулу Bф ГОСТ 18105», «чем (13) отличается от (14)», «когда (15) на колонне», «n=8 какая формула», «можно ли (13) на стене».

    Сначала схема, потом формула

    Формулы (13)–(15) — только схема В (п. 8.1.5). Схема Г — всегда (16): Bф = 0,8·Rm (8.4.4). Подробно о схеме Г — отдельная статья, не дублируем здесь.

    Шаг 0 — схема В или Г🔗

    ОснованиеСхемаФормула Bф
    Градуировка на объекте 8.3.1, достаточное nВ(13), (14) или (15)
    Привязка 8.3.3, зона 4.7, 8.2.4 (кубы)Г(16)
    Vm > Vг по табл. 3Г(16)

    См. привязку НК, ограниченный доступ.

    Алгоритм выбора при схеме В🔗

    Порог n и выбор формулы Bф

    ШагВопросДа →Нет →
    1n ≥ 20 на плите, группе или плоской конструкции (8.2.6)?(13)шаг 2
    2Вертикальная конструкция (колонна, пилон), НК, 6 ≤ n ≤ 10, отклонение участков ≤ 8 %?(15)шаг 3
    36 ≤ n ≤ 15 на конструкции или зоне?(14)схема Г или добор участков
    4n < 6 по 8.2.5?добор точек или Г (8.1.5)—

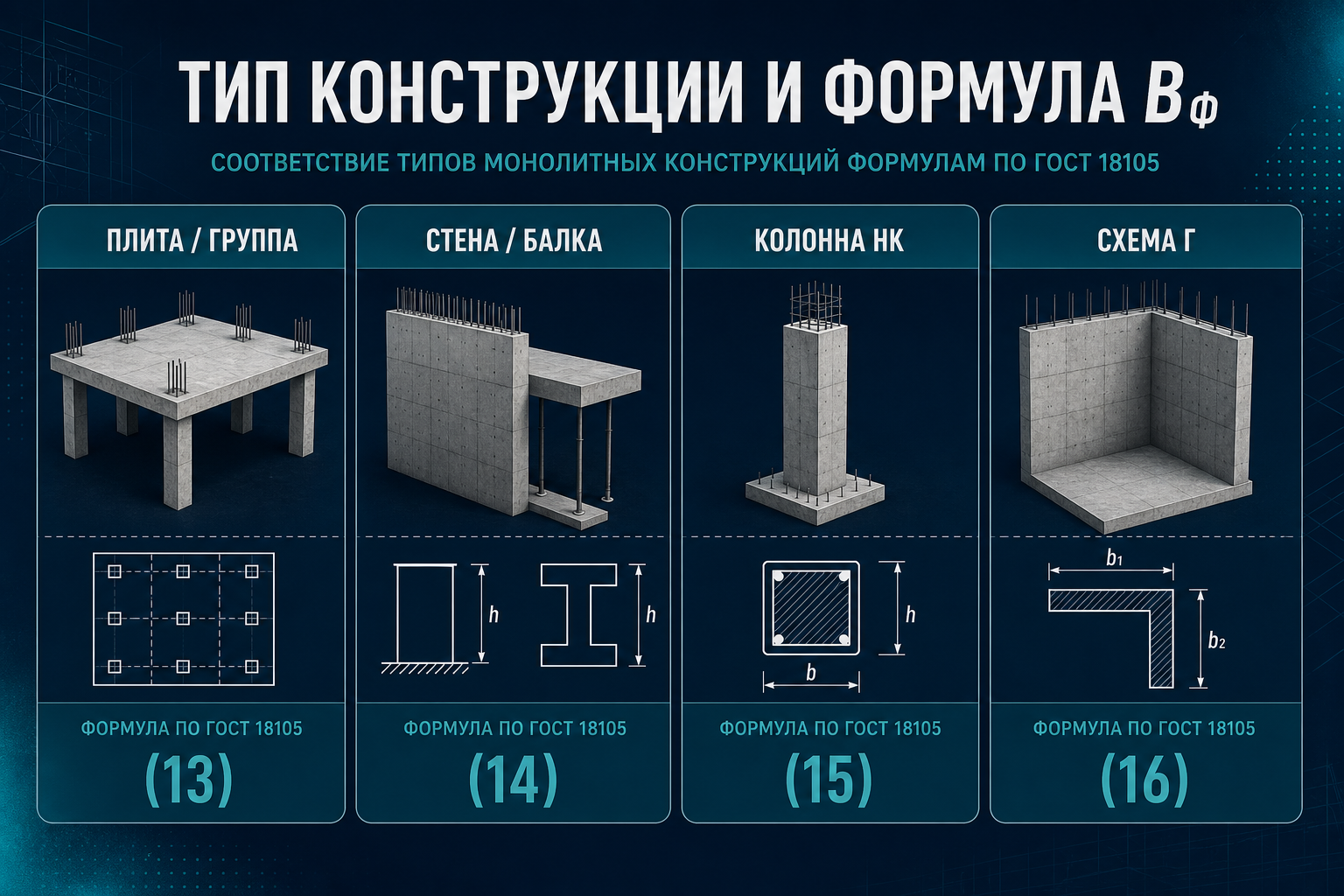

    Тип конструкции и формула Bф

    Формула (13) — п. 8.4.1🔗

    Условия все одновременно:

    • схема В;
    • n ≥ 20 участков (8.2.6) на группе, плите, стене или перекрытии;
    • НК по градуировке 8.3.1.

    Bф = Rm / Kт (13), Kт — таблица А.1 по Vm (7).

    Типичные объекты: перекрытие ≥ 400 м², группа этажа с суммарными 20+ точками. См. Bф плиты (13).

    Формула (14) — п. 8.4.2🔗

    Условия:

    • схема В;
    • 6 ≤ n ≤ 15 единичных Ri;
    • прямой НК или разрушающий метод (керны 28570);
    • монолитная конструкция или отдельная зона 8.1.6.

    Bф = Rm − k_s · Sm (14)

    nk_s (табл. 4)
    62,00
    101,86
    151,80

    Sm: по 5.2 (керны) или 5.3 (НК 8.3.1). См. балки (14), стены (14), Sm при НК.

    Формула (15) — п. 8.4.3🔗

    Условия все одновременно:

    • схема В;
    • вертикальная конструкция (колонна, пилон);
    • только НК (неразрушающий контроль);
    • 6 ≤ n ≤ 10;
    • прочность каждого участка отклоняется от Rm не более чем на 8 %.

    Bф = Rm − t_β · S₂ / √n (15)

    nt_β (табл. 5)
    62,57
    82,36
    102,26

    S₂ — по (6), из протокола градуировки. См. Bф колонны (15).

    Если 8 % не выполнено или n = 11–15 на колонне — (14), не (15).

    Формула (16) — п. 8.4.4 (схема Г)🔗

    Bф = 0,8 · Rm (16) — только при схеме Г. Не подставлять при схеме В и достаточном n.

    Сводная таблица — быстрый выбор🔗

    КонструкцияnМетодСхемаФормула
    Плита / группа≥ 20НКВ(13)
    Плита6–15НК / керныВ(14)
    Стена, балка6–15НК / керныВ(14)
    Колонна6–10НК, ≤ 8 %В(15)
    Колонна6–15НК без 8 % или керныВ(14)
    ЛюбаялюбоелюбойГ(16)
    Плита8НКВ(14), не (13)

    Числовое сравнение — учебная иллюстрация🔗

    Исходные ( не подставлять в акт ): B25, Bнорm = 25,0 МПа, Rm = 30,5 МПа, Sm = 1,45 МПа, S₂ = 2,10 МПа, Vm = 4,8 % → Kт = 1,07.

    ФормулаУсловиеBф, МПа(17)
    (16) схема Гошибочно на В24,4Не прошло
    (14), n = 8, k_s = 1,91стена 8 точек27,7Прошло
    (15), n = 6, t_β = 2,57колонна НК28,3Прошло
    (13), Kт = 1,07плита n = 2228,5Прошло

    Вывод: одна и та же Rm даёт разный Bф — формула должна соответствовать n, типу и схеме.

    Типичные ошибки🔗

    ОшибкаПоследствиеПроверка
    (13) при n = 6–15Завышенный или неверный Bф8.2.6, 8.4.1
    (15) на балке или стенеНеверная формула8.4.3 — только вертикальные
    (15) без проверки 8 %Недопустимое применениеУсловие 8.4.3
    (16) при схеме В и n ≥ 20Занижение Bф, ложный отказ8.4.4 vs 8.4.1
    (14) с Sm по (2) при НК 8.3.1Завышение Bф5.3, формула (5)
    Одна формула на всю группу без границСмешение Ri8.1.3, 8.1.7

    Чеклист для ПТО🔗

    1. Зафиксировать схему В или Г (8.1.5).
    2. Посчитать n участков и сверить с 8.2.5–8.2.6.
    3. Определить тип конструкции (плита, стена, колонна, балка).
    4. Выбрать (13), (14) или (15) по таблице выше.
    5. Рассчитать Bф, сверить с Bнорm (17).
    6. Внести Bф в документ контроля (8.5.3).

    FAQ🔗

    Можно ли (13) на стене с 22 точками?🔗

    Да, если схема В, n ≥ 20 по 8.2.6 и НК по 8.3.1. На стене с 6–12 точками чаще (14). См. стены (14).

    Колонна: (14) или (15)?🔗

    (15) — если НК, 6 ≤ n ≤ 10 и все участки в пределах 8 % от Rm. Иначе — (14).

    Что если n = 16–19 на плите?🔗

    Для (13) нужно ≥ 20. При 16–19 — добор участков или (14) не применима (верхняя граница 15). Практика: добрать до 20 или перейти на обоснованную схему Г (8.1.5).

    Керны на колонне — (14) или (15)?🔗

    (14). Формула (15) — только для неразрушающего контроля (8.4.3).

    После отказа по (16) можно пересчитать по (13)?🔗

    Только по п. 8.5.5 — новый контроль схемой В с достаточным n и градуировкой 8.3.1. См. переход Г → В.

    Связанные материалы🔗

    • Таблица А.1 Kт — углублённый разбор Kт для (13)
    • Bф плиты — формула (13) — n ≥ 20, Kт А.1
    • Таблица 4 k_s — углублённый разбор (14), n = 6–15
    • Bф балки — формула (14) — табл. 4, k_s
    • Bф стены — формула (14) — 6–15 участков
    • Таблица 5 tβ — углублённый разбор (15), 8 %
    • Bф колонны — формула (15) — табл. 5, 8 %
    • Схема Г — формула (16) — 0,8·Rm
    • Участки 6 и 20 — 8.2.5–8.2.6
    • Sm при НК — для (14) и Vm
    • Приёмка (17) — Bф ≥ Bнорm
    • Документ контроля Bф — п. 8.5.3 — оформление протокола после расчёта
    • Документ контроля — 8.5.3 — что писать в протоколе после расчёта Bф
    • ГОСТ 18105-2018 — полный текст

    Лаборатории в каталоге LABGO по этому ГОСТу

    Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к .

    Сейчас в базе нет опубликованных лабораторий с явной привязкой прайса к этому ГОСТу. Загляните в общий каталог лабораторий.

    Цифровой инженер лаборатории LABGO по типу конструкции, числу участков и схеме контроля выбирает корректную формулу Bф, сверяет n с 8.2.6 и передаёт результат в документ приёмки — без подмены (13) на (14) и без 0,8·Rm при схеме В.

    Статья подготовлена командой LABGO.AI. Факты сверены с п. 8.1.3–8.1.7, 8.2.5–8.2.6, 8.3.1–8.3.4, 8.4.1–8.4.4, 8.5.2–8.5.3 ГОСТ 18105-2018 в базе LABGO.
