LABGO.AI
LABGO.AILABGO.AILABGO.AI
Блог
Войти
Таблица 4 и коэффициент k_s: формула (14) для Bф по ГОСТ 18105
К списку статей
Таблица 4k_sФормула (14)ГОСТ 18105BфЛабораторияПТОНКLABGO

Таблица 4 и коэффициент k_s: формула (14) для Bф по ГОСТ 18105

Практический разбор для лаборанта и ПТО: п. 8.4.2, таблица 4 k_s при n = 6–15, связь со Sm по п. 5.2, отличие от α таблицы 2 и tβ таблицы 5, расчёт Bф на балке, стене и колонне без условия 8 %.

Евгений СтроцкийИнженер ПТО, эксперт по ГОСТ 1810524 января 2026 г.16 мин чтения

Поделиться статьей

Статья оказалась полезной? Поделитесь с коллегами

Готовы начать испытания?

Получите профессиональные результаты уже сегодня

Рекомендуемые статьи

Другие статьи, которые могут вас заинтересовать

Какую формулу Bф применить на монолите: (13), (14), (15) или (16) по ГОСТ 18105
Статья
Формула (13)Формула (14)

Какую формулу Bф применить на монолите: (13), (14), (15) или (16) по ГОСТ 18105

Практический алгоритм для лаборанта и ПТО: п. 8.4.1–8.4.4, выбор формулы Bф по схеме В или Г, числу участков n, типу конструкции и методу контроля — без подмены (13) на (14) и без 0,8·Rm без основания.

20 янв. 2026 г.
18 мин
Bф плиты перекрытия по формуле (13): n ≥ 20, Kт и таблица А.1 ГОСТ 18105
Статья
Формула 13Перекрытие

Bф плиты перекрытия по формуле (13): n ≥ 20, Kт и таблица А.1 ГОСТ 18105

Практический разбор для лаборанта НК и ПТО: когда на плоской конструкции применяют формулу (13) вместо (14) и (16), как набрать 20 участков по п. 8.2.6, взять Kт из таблицы А.1 по Vm и принять Bф ≥ Bнорm.

9 янв. 2026 г.
16 мин
Bф балки и ригеля по формуле (14): таблица 4, k_s и п. 8.4.2 ГОСТ 18105
Статья
Формула 14Балки

Bф балки и ригеля по формуле (14): таблица 4, k_s и п. 8.4.2 ГОСТ 18105

Практический разбор для лаборанта НК и ПТО: когда на горизонтальной линейной конструкции применяют формулу (14) вместо (13) и (15), сколько участков по п. 8.2.5, как взять k_s из таблицы 4 и Sm по п. 5.2.

7 янв. 2026 г.
16 мин

Получайте новые статьи на email

Экспертные материалы о НК и лабораторных исследованиях

Без спама, только полезные материалы

О компании

  • Экспертные статьи
  • О LABGO.AI
  • Обучение
  • Контакты
  • Вакансии
  • FAQ

Для лабораторий

  • ИИ Агент для лабы
  • Авто-создание заказа из E-mail
  • Контекст для ИИ
  • Строительные лаборатории
  • Медицинские лаборатории
  • Пищевые лаборатории
  • Экологические лаборатории
  • Фармацевтические лаборатории
  • Химические лаборатории
  • Все отрасли
  • Тарифы
  • Начать бесплатно

Для ПТО

  • ИИ для инженера ПТО
  • НТД для ПТО
  • Регистрация для ПТО

Для заказчиков испытаний

  • ИИ для заказчиков
  • Регистрация заказчика
  • Каталог испытаний
  • Подбор лабораторий
  • Лаборатории

Контакты

  • @hi@labgo.ai
LABGO.AI — ИИ для лабораторий

LABGO.AI — ИИ Агент для автоматизации строительных лабораторий. Протоколы за 10 минут вместо 3 часов. Расчеты по ГОСТ с точностью 95%.

10 мин

© 2026 LABGO.AI™. Все права защищены.

Политика конфиденциальностиПользовательское соглашениеПолитика обработки данных
Главная
Реестр
ИИ
Войти

    Таблица 4 — коэффициент k_s для формулы (14)

    Стена S-3, n = 8, Rm = 30,4 МПа, Sm = 1,52 МПа. Лаборант подставил α = 2,84 из таблицы 2 → Bф = 26,1 МПа. ПТО вернул протокол: для формулы (14) при 6 ≤ n ≤ 15 берут k_s из таблицы 4 — 1,91 при n = 8 → Bф = 27,5 МПа.

    ГОСТ 18105-2018 содержит три таблицы коэффициентов для разных формул — α, k_s, t_β. Подмена k_s на α или t_β — одна из самых частых ошибок в Excel‑шаблоне лаборатории.

    Полный текст: ГОСТ 18105-2018. Связанные материалы: Bф балки — (14), Bф стены — (14), выбор формулы Bф.

    Для кого эта статья

    Материал для лаборантов НК, инженеров ПТО и начальников ИЛ. Запросы: «таблица 4 ГОСТ 18105 k_s», «коэффициент ks формула 14», «чем k_s отличается от alpha», «Bф при n = 6», «k_s на стене и балке».

    k_s — только формула (14)

    Таблица 4 применяется только при п. 8.4.2 ( прямой НК или разрушающий метод, 6 ≤ n ≤ 15 ). На колонне при выполненном условии 8 % — (15) с t_β табл. 5, не k_s.

    Когда применяют формулу (14) и таблицу 4🔗

    П. 8.4.2 — все условия одновременно:

    УсловиеПункт
    Схема В ( градуировка 8.3.1 или керны 8.3.2 )8.1.5
    Прямой неразрушающий или разрушающий метод8.4.2
    6 ≤ n ≤ 15 единичных Ri8.2.5, 8.4.2
    Не выполнено условие (15) на колонне ( 8 % ) или n > 10 для (15)8.4.3

    Типичные объекты: балка, ригель, стена, колонна без (15), зона с 6–15 точками. См. алгоритм выбора.

    Формула (14)🔗

    П. 8.4.2:

    Bф = Rm − k_s · Sm

    СимволИсточник
    RmФормула (1), п. 5.1
    k_sТаблица 4 по n
    SmП. 5.2 — формулы (2) или (3) из разброса Ri
    nЧисло единичных Ri на конструкции или зоне

    В (14) используют Sm разброса Ri, не S₂ градуировки. S₂ — только для (15) на колонне. См. Sm при НК.

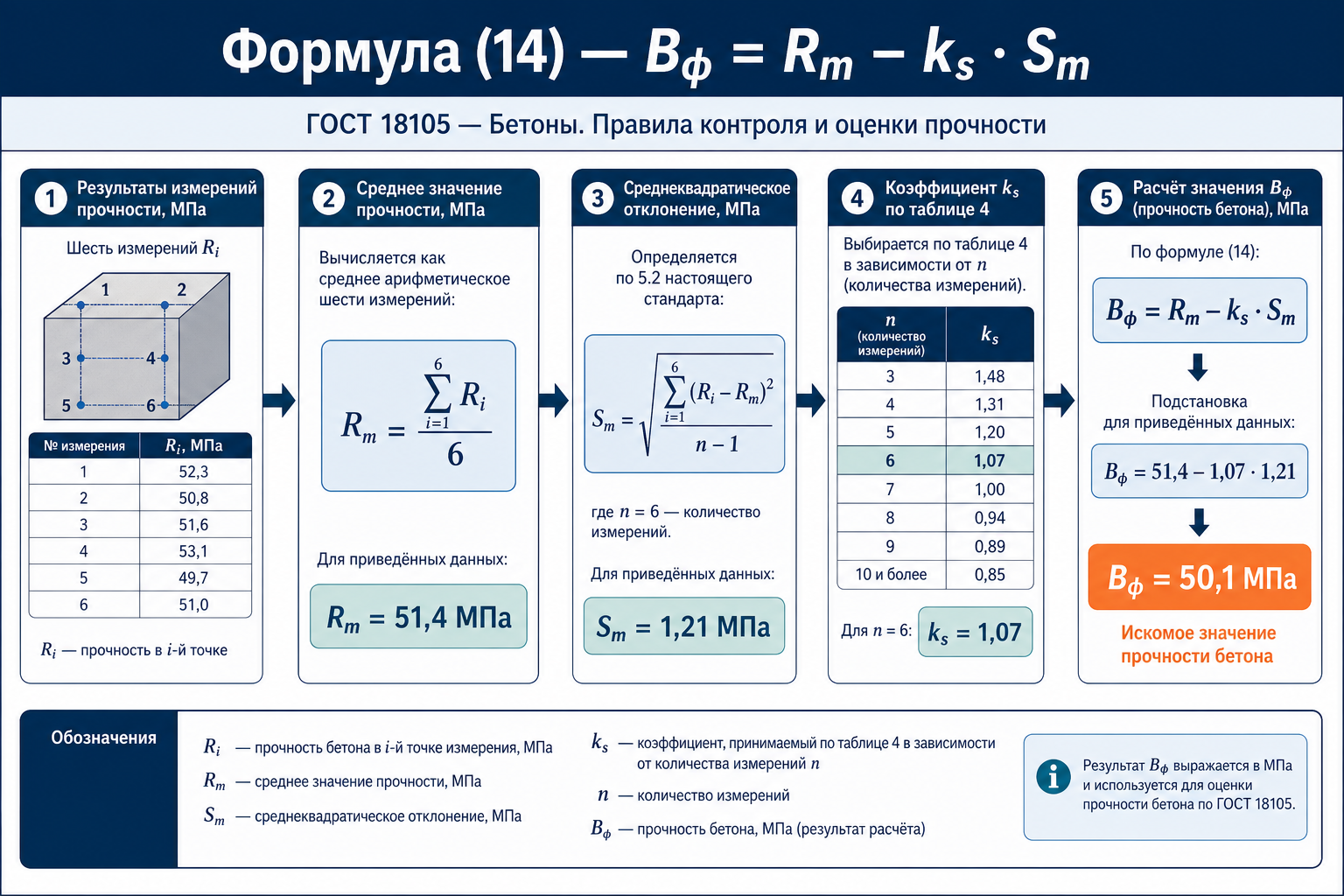

    Формула (14) — цепочка расчёта Bф

    Таблица 4 — коэффициент k_s🔗

    nk_s
    62,00
    71,94
    81,91
    91,88
    101,86
    111,84
    121,83
    131,82
    141,81
    151,80

    При росте n коэффициент k_s снижается — при большем числе точек запас в формуле меньше, Bф выше при том же Rm и Sm.

    При n < 6 формула (14) не применяется — другие ветки ( (13), (16), локализация 8.1.6 ). При n > 15 на одной конструкции — тоже не (14) ( нужна группа с n ≥ 20 для (13) или разбиение на зоны ).

    Не путать α, k_s и t_β🔗

    Таблицы 2, 4 и 5 — разные формулы

    ТаблицаКоэффициентФормулаДиапазон n
    2αSm = Wm / α (3)2 ≤ n ≤ 8
    4k_sBф = Rm − k_s · Sm (14)6 ≤ n ≤ 15
    5t_βBф = Rm − t_β · S₂ / √n (15)6 ≤ n ≤ 10, колонна, 8 %

    См. таблица 2 α, таблица 5 tβ.

    Sm для таблицы 4 — из п. 5.2🔗

    Для формулы (14) Sm считают по разбросу Ri на объекте:

    Sm = √[ Σ(Ri − Rm)² / (n − 1) ] — формула (2)

    При 2 ≤ n ≤ 8 допускается упрощение:

    Sm = Wm / α — формула (3), α из табл. 2

    При n ≥ 9 для (14) — только (2), не (3).

    При НК по 8.3.1 дополнительно считают Sm по (5) для Vm, но в (14) подставляют Sm по 5.2 из Ri, не (5) и не S₂.

    Числовой пример — учебная иллюстрация🔗

    Исходные: балка Б-7, Bнорm = 25,0 МПа, n = 7, Rm = 31,0 МПа, Sm = 1,48 МПа, k_s = 1,94.

    Bф = 31,0 − 1,94 × 1,48 = 31,0 − 2,87 ≈ 28,1 МПа

    28,1 ≥ 25,0 — приёмка (17) пройдена.

    Ошибка в расчётеПодстановкаBф, МПа
    α вместо k_s31,0 − 2,70 × 1,4827,0
    t_β вместо k_s31,0 − 2,45 × 1,4827,4
    S₂ вместо Sm31,0 − 1,94 × 1,9527,2
    Корректно (14)31,0 − 1,94 × 1,4828,1

    Подмена коэффициента или Sm на S₂ занижает Bф и создаёт риск ложного отклонения захватки.

    Влияние n на k_s и вердикт🔗

    При фиксированных Rm = 30,0 МПа и Sm = 1,50 МПа:

    nk_sBф, МПа
    62,0027,0
    81,9127,1
    101,8627,2
    151,8027,3

    Добор точек с 6 до 10–15 на длинной балке или стене может изменить Bф на 0,2–0,3 МПа — критично у границы Bнорm.

    Что указать в протоколе — п. 8.5.3🔗

    При расчёте по (14) в документе контроля фиксируют:

    • n и k_s из табл. 4;
    • Sm и формулу (2) или (3);
    • таблицу Ri и Rm;
    • формулу (14) и итоговый Bф.

    См. документ контроля 8.5.3.

    Типичные ошибки🔗

    ОшибкаПоследствие
    α табл. 2 вместо k_s табл. 4Занижение Bф
    t_β табл. 5 на балке или стенеНеверная формула
    S₂ вместо SmЗанижение Bф
    (14) при n = 5Недопустимо — n ≥ 6
    (14) на колонне при 8 % и n ≤ 10Нужна (15), не (14)
    Интерполяция k_s между строкамиЗапрещено — дискретная таблица

    Чек-лист лаборанта🔗

    1. Схема В, 6 ≤ n ≤ 15.
    2. Проверить: не подходит ли (15) на колонне.
    3. Rm по (1), Sm по 5.2.
    4. k_s из табл. 4 по фактическому n.
    5. Bф по (14) → сравнение с Bнорm (17).
    6. Записать в протокол ( 8.5.3 ).

    FAQ🔗

    Можно ли интерполировать k_s между n = 9 и n = 10?🔗

    Нет. Таблица 4 задаёт дискретные значения для n = 6, 7, …, 15. Берут строку по фактическому n.

    Чем (14) отличается от (15) на колонне?🔗

    (14) использует Sm разброса Ri и k_s табл. 4. (15) — S₂ градуировки, t_β табл. 5, только при отклонении каждого участка ≤ 8 % и n ≤ 10.

    Нужен ли k_s при формуле (13)?🔗

    Нет. (13) — Bф = Rm / Kт при n ≥ 20, Kт из табл. А.1, не k_s.

    Одинаков ли k_s для НК и кернов?🔗

    Да. Таблица 4 одна для п. 8.4.2 независимо от метода — НК или керны 28570.

    Связанные материалы🔗

    • Bф балки — полный разбор (14) — 8.2.5, приёмка, типичные ошибки
    • Bф стены — формула (14) — 6–15 участков
    • Таблица 2 α — для Sm, не для Bф
    • Таблица 5 tβ — формула (15), не k_s
    • Выбор формулы Bф — когда (14)
    • Формула (6) S₂ — S₂ ≠ Sm, не путать с (14)
    • Sm при НК — Sm для Vm, не S₂ для (14)
    • Контроль кернами — (14) с Sm по 5.2
    • Документ контроля — что писать в протоколе
    • ГОСТ 18105-2018 — полный текст

    Лаборатории в каталоге LABGO по этому ГОСТу

    Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к .

    Сейчас в базе нет опубликованных лабораторий с явной привязкой прайса к этому ГОСТу. Загляните в общий каталог лабораторий.

    Цифровой инженер лаборатории LABGO проверяет n, подставляет k_s из табл. 4 и Sm из п. 5.2, считает Bф по (14) и готовит строку протокола — без подмены α, t_β или S₂.

    Статья подготовлена командой LABGO.AI. Факты сверены с п. 5.1–5.3, 8.1.5–8.1.6, 8.2.5–8.2.6, 8.3.1–8.3.2, 8.4.2–8.4.3, 8.5.2–8.5.3 ГОСТ 18105-2018 в базе LABGO.
